2023, Vol. 43文章信息
- 罗丹, 周忠发, 陈全, 张露, 吴岚, 伍堂银
- LUO Dan, ZHOU Zhongfa, CHEN Quan, ZHANG Lu, WU Lan, WU Tangyin
- 喀斯特地区碳储量对土地利用模式的响应——以南北盘江流域为例
- Responses of carbon storage to land use pattern in karst area: A case study of Nanbei Panjiang River Basin
- 生态学报. 2023, 43(9): 3500-3516
- Acta Ecologica Sinica. 2023, 43(9): 3500-3516
- http://dx.doi.org/10.5846/stxb202208192384
-
文章历史
- 收稿日期: 2022-08-19
- 采用日期: 2023-03-23
2. 贵州省喀斯特山地生态环境国家重点实验室培育基地, 贵阳 550001;
3. 国家喀斯特石漠化防治工程技术研究中心, 贵阳 550001
2. State Key Laboratory Incubation Base for Karst Mountain Ecology Environment of Guizhou Province, Guiyang 550001, China;
3. State Engineering Technology Institute for Karst Desertification Control, Guiyang 550001, China
大气CO2浓度升高影响全球气候变化, 由此导致的环境问题, 将给人类的生存和发展带来巨大威胁和挑战[1]。减少碳源、增加碳汇是实现人类社会可持续发展亟待解决的难题, 引起社会的广泛关注。陆地生态系统具有强大的碳汇功能, 在全球气候变化和碳循环中起着举足轻重的作用[2]。土地利用变化是影响陆地生态系统碳储量变化的主要驱动因素之一[3—5], 作用于各生态系统的植被生物量碳库和土壤碳库, 进而影响区域的碳储量及整个生态系统碳循环过程[6]。然而土地利用变化具有高度不确定性, 因此开展生态系统碳储量对土地利用变化响应的定量化分析, 成为科学认识人类活动对生态系统服务作用机制务必解决的核心问题之一[7], 也是区域实现生态系统科学管理和可持续发展的前提[8], 对于缓解全球变暖具有重要意义。
近年来, 国内外学者针对土地利用变化对不同生态系统碳汇功能的影响和耦合关系展开了积极的探究。国际上, Bhan Manan等量化了全球热带地区植被覆盖度和生物碳储量的经验关系[9]；Decena等探讨热带泥炭地土地利用转换对碳储量和泥炭性质的影响[10]。在国内, 有学者关注到我国西北干旱区土地利用转换的类型和面积不同, 对生态系统固碳功能存在显著差异[11]。以往研究证明土地利用变化对生态系统碳储量具有重要影响, 且陆地生态系统的碳汇功能存在显著的空间异质性。朴世龙等学者认为我国碳汇主要分布在中国南部[12], 喀斯特作为中国南方的主要地貌类型之一, 蕴藏着巨大的碳汇潜力[13—14]。张珍明等采用网格法测得喀斯特小流域不同土地利用类型的土壤有机碳储量和分布特征[15]；胡芳等通过样地调查估算了广西喀斯特地区不同林龄森林生态系统的碳储量[16]。以上研究通过样方法和实验法充分证明了喀斯特地区生态系统具有强大的固碳能力, 但是在大尺度背景下开展生态系统碳储量时空演变规律和趋势的研究较少。目前, 模拟预测未来土地格局对生态系统碳储量的影响逐渐成为该领域的研究热点, 为估算碳汇潜力提供了数据支撑, 但是部分中大尺度研究未重视区域内部的异质性和深究导致差异的原因, 及其对未来生态系统碳储量造成的影响。
南北盘江流域是珠江的上游, 位于中国南方喀斯特地区, 生态系统脆弱, 石漠化面积高达1.46×106hm2, 是珠江流域石漠化分布最广、问题最严重的区域[17], 人类不合理的开发活动, 加剧了人地矛盾。南北盘江流域是珠江的重要生态屏障, 其固碳能力直接影响珠江流域的生态安全。自2000年始, 该地区开展了“珠江上游南北盘江石灰岩地区水土保持综合治理试点工程”(以下简称“珠治工程”)、石漠化综合治理专项工程等生态修复措施[18], 实现了石漠化由增到减的转型[19], 显著提高了土地的碳汇能力[20]；土地格局也发生了较大改变, 生态系统碳汇功能的不确定性增加。
流域是一个多功能的综合生态系统, 从流域尺度分析并解决环境问题是切实可行的有效途径[21]。因此本文选择南北盘江流域2000年、2005年、2010年、2015年、2020年5期土地利用数据, 利用InVEST模型评估研究区碳储量的大尺度时空演变特征, 探讨土地利用变化对生态系统碳储量的影响, 对于有效评估我国喀斯特地区生态系统碳汇潜力, 制定温室气体减排政策具有重要参考价值和意义。喀斯特地形起伏大, 发育众多微地貌, 内部差异显著, 本文使用FLUS-Markov模型根据热点分区预测自然发展模式、生态保护模式和经济建设模式下的土地格局和固碳潜力, 针对分区特点提出针对性的发展建议, 以期通过分区治理提高喀斯特山区生态系统碳储量, 为实现区域可持续发展和其他喀斯特地区优化生态系统管理提供科学依据。
1 研究方法与数据来源 1.1 研究区概况南北盘江流域发源于云南省曲靖市乌蒙山余脉马雄山, 地处珠江流域西江水系上游(102°—106°E, 23°—26°N), 其生态系统变化直接影响珠江中下游的生态环境安全。南盘江流至贵州省望谟县双江口纳入北盘江, 注入红水河, 途经云南、贵州、广西三省, 流域全长1363km, 面积83449km2(图 1)。该流域位于亚热带季风气候区, 年均温16.6℃, 年降雨量1182.4mm, 雨热同期的气候特征增强了对地表的侵蚀。南北盘江流域地势西北高、东南低, 喀斯特地貌占流域面积的70.36%[22], 是世界上最为典型的喀斯特景观, 岩溶发育强烈, 地表破碎, 奠定了生态系统脆弱敏感的地质背景。由于人口压力引起的毁林开荒、过度放牧等加剧了流域内石漠化的发生。21世纪初, 珠江流域实施了退耕还林还草等生态治理工程, 石漠化面积缩减, 土地利用变化显著。
|

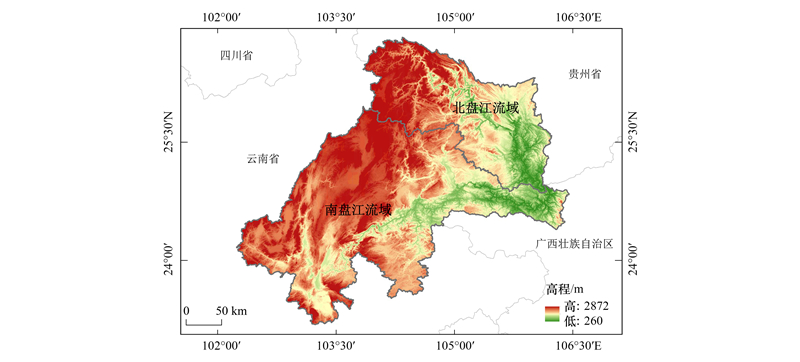

| 图 1 南北盘江流域位置示意图 Fig. 1 Map of Nanbei Panjiang River Basin location |
InVEST模型(Integrated Valuation of Ecosystem Services and Trade-offs)即“生态系统服务功能与权衡交易综合评价模型”, 具有简单、高效、适应性广的特点, 在生态系统服务功能和价值评估中得到广泛应用[23—25]。InVEST模型的碳储量模块将生态系统碳储量划分为4个基本碳库: 地上生物量碳库、地下生物量碳库、土壤碳库和死亡有机质碳库。计算公式为:
|
(1) |
式中Ctotal为总碳储量, Cabove为地上植被碳储量, Cbelow为地下植被碳储量, Cdead为死亡有机质碳储量, Csoil为土壤碳储量。
1.2.2 热点分析(Getis-Ord Gi*)热点分析是一种局部空间自相关分析方法, 可以计算出具有统计显著性高(低)值的空间聚类, 反应碳储量在空间上的聚集情况。研究区生态系统碳储量中的热点表示具有高值的数据点被类似的高值点包围, 而冷点则表示具有低值的数据点被类似的低值点所包围[26]。相关公式如下所示[27]：
|
(2) |
|
(3) |
|
(4) |
式中, Gi*是栅格i的集聚指数, xj是栅格j的碳储量, wij是栅格i和j之间的空间权重, n为栅格总数, x为所有栅格碳储量的平均数, Z为归一化的集聚指数, 可表示空间集聚特征。参考赵筱青等人的研究[27], 改进碳储量冷热点分区标准(表 1)。
| 一级分区 First-level zone |
热点区 Hot spot |
弱显著区 Weakly significant area |
冷点区 Cold spot |
|||||||
| 二级分区 Secondary zoning |
极显著热点区 Very significant hot spot |
显著热点区 Significant hot spot |
热点区 Hot spot |
不显著区 Unsignificant area |
冷点区 Cold spot |
显著冷点区 Significant cold spot |
极显著冷点区 Very significant cold spot |
|||
| Z(G*)值域Rang | ≥2.58 | [1.96, 2.58) | [1.65, 1.96) | (-1.65, 1.65) | (-1.96, -1.65] | (-2.58, -1.96] | ≤2.58 | |||
| Z(G*)：归一化集聚指数 | ||||||||||
使用FLUS-Markov模型, 模拟未来不同模式下土地利用格局。
(1) 模型原理
FLUS模型主要由人工神经网络(ANN)和元胞自动机(CA)组成。ANN模型由输入层、输出层、隐藏层构成三层神经网络结构, 模仿人类大脑学习, 计算出高精度转换规则和参数值[28]。CA具有强大的空间模拟能力。FLUS模型综合ANN与CA的优势, 基于轮盘赌选择的自适应惯性竞争机制, 利用训练数据集迭代最小化网络输出和期望输出上的误差函数[29], 可以拟合影响土地利用变化的自然、社会经济因素的复杂非线性空间关系, 而优于传统的回归分析模型[30]。公式如下[31]：
|
(5) |
式中, TPp, kt是指在t时, p元胞由原土地利用类型转换为k地类的总体转换概率；Pp, k、Ωp, kt和Ikt分别表示适应性概率、邻域因子参数和自适应惯性系数；SCc→k表示地类c转为地类k的转换成本。
Markov模型是一种概率统计模型, 基于马尔科夫性质的离散时间随机过程, 可根据事件某一时期状态, 预测未来的状态[32]。因其在预测长时间尺度上的优势, 在预测未来土地利用中得到广泛使用。马尔科夫链根据两期土地利用数据计算土地利用转移概率和矩阵, 预测未来土地利用数量。该模型公式如下所示[33]：
|
(6) |
式中, St为t时刻土地利用状态；S(t+1)为t+1时刻土地利用状态；Pij为土地利用转移矩阵, 表示土地利用类型相互转换的概率。
(2) 模式设置
为探究南北盘江流域未来不同土地利用模式对区域碳储量的影响, 本文设置三种发展模式：
自然发展模式(Natural Development Pattern, NDP)。该模式根据2000—2020年土地利用发展趋势和转移速率, 不限制地类转换, 首先利用Markov模型运算获得2040年各土地利用类型的栅格数量, 再输入FLUS模型模拟其土地利用格局, 是其他模式的参考标准。
生态保护模式(Ecological Protection Pattern, EPP)。根据《绿色珠江建设战略规划》的要求, 响应生态文明建设, 优先保护生态环境, 严格限制地类的转化, 高碳密度地类不能转为较低碳密度地类。基于2000—2020年土地利用转移概率矩阵将林地、草地、灌丛向建设用地转换的概率分别降低50%, 耕地向林地、灌丛、草地转换的概率分别增加50%。
经济建设模式(Economic Construction Pattern, ECP)。依据《南盘江流域综合规划》、《北盘江流域综合规划》的目标, 促进地区经济社会可持续发展, 对城市扩张不加限制, 基于2000—2020年土地利用转移概率矩阵将林地、灌丛、草地、耕地转为建设用地的概率分别增加30%、40%、50%、50%, 将未利用地转为建设用地的概率增加100%。
各发展模式成本矩阵如表 2所示。
| 模式设置 Mode settings |
NDP | EPP | ECP | |||||||||||||||||||||||
| 耕地 | 林地 | 草地 | 灌丛 | 湿地 | 水体 | 建设用地 | 未利用地 | 耕地 | 林地 | 草地 | 灌丛 | 湿地 | 水体 | 建设用地 | 未利用地 | 耕地 | 林地 | 草地 | 灌丛 | 湿地 | 水体 | 建设用地 | 未利用地 | |||
| 耕地 Cropland | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | ||
| 林地 Forest | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | ||
| 草地 Grassland | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | ||
| 灌丛 Shrubland | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | ||
| 湿地 Wetland | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | ||
| 水体 Water | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | ||
| 建设用地 Construction land | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | ||
| 未利用地 Unused land | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| NDP：自然发展模式 Natural Development Pattern；EPP：生态保护模式 Ecological Protection Pattern；ECP：经济建设模式 Economic Construction Pattern | ||||||||||||||||||||||||||
(3) 精度检验
将研究区2000年、2010年、2020年土地利用和驱动因子数据根据碳储量冷热点分为热点区、弱显著区、冷点区, 分别以2000年土地利用为基期数据, 将自然驱动因子(DEM、坡度、年均温、年降雨量)和社会经济驱动因子(道路网、GDP、人口密度)归一化处理带入ANN模型, 与土地利用类型拟合获得研究区的适宜性概率。水资源安全是流域发展的重要保障, 2000—2020年研究区水体没有明显变化, 结合《珠江流域综合规划(2012-2030年)》要求, 故将水体作为限制性因素, 限制湖泊等水体转为其他地类, 并经过多次调试邻域因子参数提高模拟精度(表 3)；运用Markov模型以2000年、2010年两期数据获得2000—2010年转移矩阵和2020年的目标栅格数, 再以2010年为初始年, 运用FLUS模型模拟2020年土地利用格局。利用Kappa系数和总体精度验证2020年模拟结果和实际土地利用的精度, 根据张学儒[34]等提出的标准可知, 本文Kappa系数均高于0.80, 总体精度在0.90以上, 模拟效果较好(表 4)。
| 土地利用类型 Land use type |
耕地 Cropland |
林地 Forest |
草地 Grassland |
灌丛 Shrubland |
湿地 Wetland |
水体 Water |
建设用地 Construction land |
未利用地 Unused land |
| 邻域权重 Neighborhood weight | 0.3 | 0.9 | 0.5 | 0.9 | 0.7 | 0.8 | 1 | 0.8 |
| 分区 Partition | Kappa系数 Kappa coefficient | 总体精度 Overall accuracy |
| 热点区 Hot spot | 0.89 | 0.94 |
| 弱显著区 Weakly significant area | 0.94 | 0.96 |
| 冷点区 Cold spot | 0.88 | 0.92 |
本研究所使用的南北盘江流域2000年、2005年、2010年、2015年、2020年土地利用数据来源于地球大数据科学工程数据共享服务系统(https://data.casearth.cn/), 空间分辨率为30m, 对数据进一步修正, 精度优于85%。根据研究需要将地类重分类为耕地、林地、草地、灌丛、湿地、水体、建设用地、未利用地8类土地利用类型。土地利用受自然和社会经济因素多重驱动影响, 选取自然因素地形、气候和社会经济因素道路网、GDP、人口密度等9种主要驱动因子(表 5)。道路网数据利用ArcGIS 10.2欧氏距离分析并做归一化处理, 将分辨率统一为30m, 地理坐标均为CGCS_2000。
| 数据类型 Data type |
数据名称 The name of the data |
数据来源 The source of the data |
|
| 自然因素 | 地形因素 | DEM | 地理空间数据云(http://www.gscloud.cn) |
| Physical factor | 坡度 | 基于DEM提取 | |
| 气候因素 | 年均温 | 资源环境科学与数据研究中心(http://www.resdc.cn/) | |
| 年降水量 | |||
| 社会经济因素 | 社会因素 | ||
| Socioeconomic factor | 人口密度 | ||
| 经济因素 | |||
| 到铁路的距离 | |||
| 到高速的距离 | |||
| 到公路的距离 | |||
| GDP |
本研究植被碳密度和土壤碳密度来源于国家生态科学数据中心资源共享服务平台(http://www.cnern.org.cn/), 参考《2010年中国陆地生态系统碳密度数据集》[35]。基于碳密度的空间异质性, 本文筛选出研究区及周边共695个样本数据, 按照土地利用类型, 将样本碳密度平均值作为最终的碳密度。由于水体、建设用地、未利用地及植被死亡有机质对碳储量的贡献较少[36], 故忽略不计, 默认为0(表 6)。
| 土地利用类型 Land use type |
植被地上碳密度 Aboveground carbon density of vegetation |
植被地下碳密度 Subsurface carbon density of vegetation |
死亡有机物碳密度 Carbon density of dead organic matter |
土壤碳密度 Soil carbon density |
| 耕地 Cropland | 0.00 | 0.00 | 0.00 | 104.20 |
| 林地 Forest | 50.61 | 12.13 | 0.00 | 112.06 |
| 草地 Grassland | 0.95 | 9.00 | 0.00 | 119.61 |
| 灌丛 Shrubland | 15.01 | 9.41 | 0.00 | 89.93 |
| 湿地 Wetland | 0.65 | 0.26 | 0.00 | 190.64 |
| 水体 Water | 0.00 | 0.00 | 0.00 | 0.00 |
| 建设用地 Construction land | 0.00 | 0.00 | 0.00 | 0.00 |
| 未利用地 Unused land | 0.00 | 0.00 | 0.00 | 0.00 |
通过与喀斯特生态系统碳储量的现有研究对比分析, 本文主要土地利用类型的碳密度值均在已有研究范围内, 因此具有较高的精度和可靠性, 可用于研究区碳储量估算(表 7)。
| 土地利用类型 Land use type |
研究区 Research area |
方法 Method |
碳密度 Carbon density(t/hm2) |
来源 Source |
| 耕地 Cropland | 南北盘江 | 模型法 | 104.20 | 本研究 |
| 贵州 | 样方法 | 112.26—115.31 | [37] | |
| 滇黔桂 | 文献法 | 110.87 | [38] | |
| 林地 Forest | 南北盘江 | 模型法 | 174.80 | 本研究 |
| 贵州 | 样方法 | 190.53 | [37] | |
| 广西 | 样方法 | 179.08 | [39] | |
| 广西 | 样方法 | 140.45 | [16] | |
| 草地Grassland | 南北盘江 | 模型法 | 129.56 | 本研究 |
| 贵州 | 样方法 | 105.30 | [40] | |
| 西南地区 | 样方法 | 113.09 | [41] | |
| 广西 | 样方法 | 133.84 | [39] | |
| 灌丛 Shrubland | 南北盘江 | 模型法 | 114.35 | 本研究 |
| 云南 | 样方法 | 106.14 | [42] | |
| 贵州 | 样方法 | 88.34 | [43] | |
| 广西 | 样方法 | 160.79 | [39] |
2000—2020年, 南北盘江流域土地利用类型以林地为主, 占流域总面积的52%以上。其次为耕地(24%以上)和草地(14%以上), 其他土地利用类型所占比例均小于10%。20年间, “珠治工程”、“西部大开发”等生态工程促进了流域内土地利用类型的转换。林地、灌丛、湿地、水体、建设用地、未利用地的面积持续增加。由于城市扩张, 建设用地增加最多(1046.32km2), 增幅达94.46%, 主要由耕地、草地、林地转入。其次为林地和灌丛, 分别增加312.71km2、230.84km2, 林地主要由耕地、草地、灌丛转入, 灌丛主要由耕地和林地转入。耕地和草地的面积持续减少, 耕地减少最多(1276.93km2), 主要转出为林地和建设用地；草地减少374.85km2, 主要转为耕地、建设用地和林地(图 2)。
|

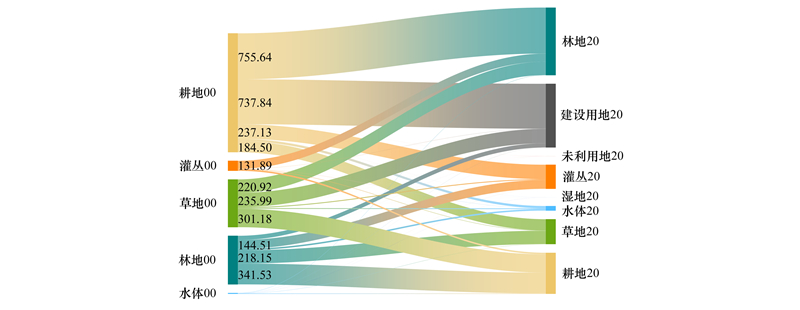

| 图 2 2000—2020年南北盘江流域土地利用转移矩阵/km2 Fig. 2 Transfer matrix of land use in Nanbei Panjiang River Basin from 2000 to 2020 |
南北盘江流域2000—2020年的碳储量由11831.01×105t降至11740.65×105t, 总下降幅度为90.36×105t。2000—2005年碳储量减少较快, 平均速度达到6.32×105t/a；2015—2020年减少较慢, 平均速度为3.15×105t/a。在各碳库中, 土壤碳库对总碳储量贡献最大, 占总碳储量的75.93%, 地上碳库次之(18.64%), 地下碳库贡献最少(5.43%)。在时间变化上, 2000—2020年土壤碳储量逐渐减少, 降幅为107.99×105t C。2000—2005年下降速度最快(6.13×105t/a), 主要因为建设用地扩张, 地面硬化, 降低土壤固碳能力, 导致总碳储量减少。地上碳储量持续增加, 增幅为16.47×105t C, 其中2005—2010增幅最大(6.84×105t)；地下碳储量表现出“先减少后增加”的趋势, 2000—2005年减少0.77×105t C, 2005—2020年呈现递增趋势, 2015年后趋于稳定, 累计增加1.93×105t C。地上和地下碳库受到退耕还林还草工程的影响, 植被覆盖度提高, 固碳能力增强(图 3)。
|

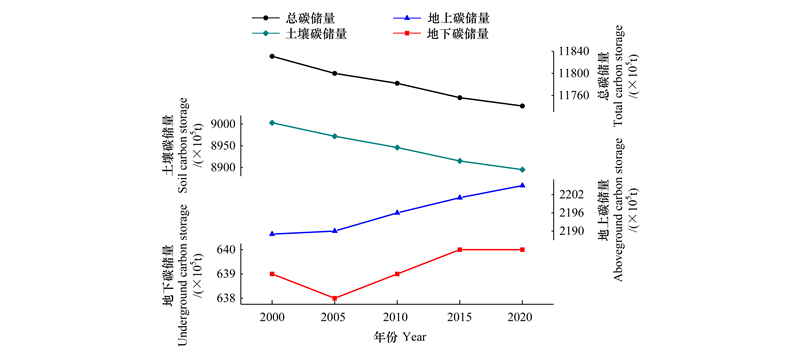

| 图 3 2000—2020南北盘江流域各碳库碳储量变化 Fig. 3 Carbon storage change of carbon pools in Nanbei Panjiang River Basin from 2000 to 2020 |
土地利用类型的固碳能力存在显著差异。数量上, 2000—2020年, 林地的固碳量逐年增加, 占总碳储量的60%以上, 固碳能力突出, 是流域内最大的碳库；其次为耕地, 碳储量虽然呈现下降趋势, 但占比仍达18%左右；草地、灌丛、湿地碳储量依次降低。湿地的土壤碳密度最大, 但是面积较小, 碳汇功能不具优势(图 4)。从图 5可知, 土地利用变化对碳储量具有重要影响, 其影响程度根据地类的转移方向、转移面积、碳密度差值等存在差异。2000—2020年, 耕地、草地转为建设用地导致固碳量减少107.46×105t, 占总损失量的61.20%, 表明建设用地是碳储量流失的主要地类, 由林地、草地等高碳密度的地类转为建设用地等较低碳密度的地类将会造成碳损失。流域20年来, 耕地转为林地和灌丛增加了66.00×105t C, 占碳汇增量的77.42%, 说明由低碳密度的地类向高碳密度的生态用地转换, 有利于增强生态系统碳汇功能(图 5)。
|

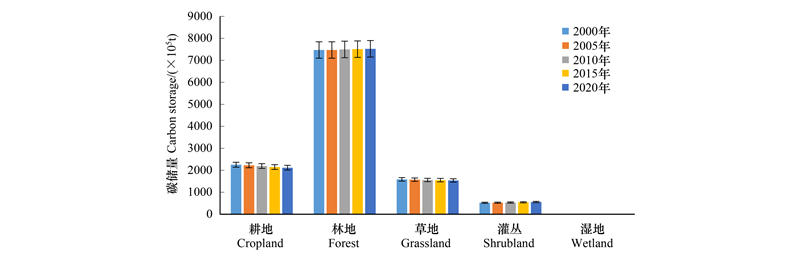

| 图 4 2000—2020年南北盘江流域各土地利用类型碳储量变化 Fig. 4 Carbon storage change of land use types in Nanbei Panjiang River Basin from 2000 to 2020 |
|
| 图 5 2000—2020年南北盘江流域土地利用转化引起的碳储量变化 Fig. 5 Carbon storage changes caused by land use conversion in Nanbei Panjiang River Basin from 2000 to 2020 |
空间上, 南北盘江流域的碳储量呈现自西向东递增的分布格局。在西部的云南地区主要分布的地类是草地和建设用地, 固碳能力较弱；东部的广西地区拥有大面积的林地和灌丛, 碳汇功能较强。2000—2020年间碳储量变化较为复杂, 由于流域多山地, 地类破碎狭小, 所以碳储量变化的区域分布较散乱, 部分地区表现出显著变化。本文将碳储量变化小于-30t/hm2视为下降, 处于-30t/hm2至30t/hm2之间设为基本不变, 大于30t/hm2视为增加。2000—2020年, 南盘江西部由于城市扩张, 耕地开发为建设用地, 碳储量显著下降；南盘江东部和北盘江因退耕还林还草工程实施效果较好, 大量坡耕地转换为林地和灌丛, 碳储量显著增加, 由于生态工程效益的滞后性, 2010—2020年的变化比2000—2010年更加明显(图 6)。
|

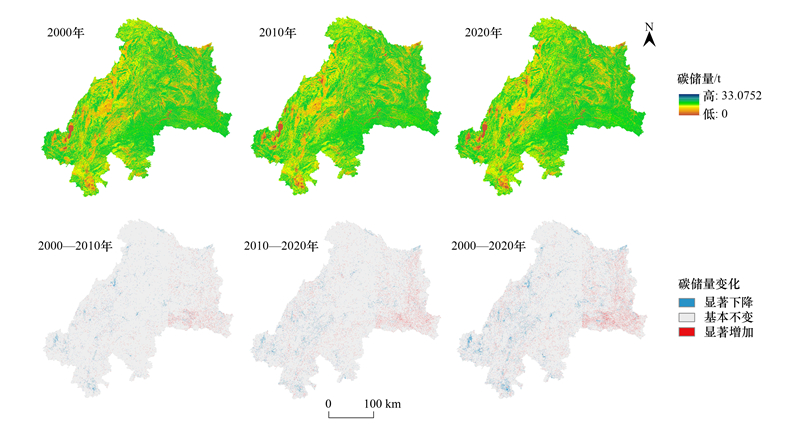

| 图 6 2000—2020年南北盘江流域碳储量及变化量空间分布 Fig. 6 Spatial distribution of carbon storage and variation in Nanbei Panjiang River Basin from 2000 to 2020 |
2000—2020年, 南北盘江流域生态系统碳储量的冷热点区范围均不同程度缩小。热点区主要分布在广西境内的西林县、隆林各族自治县、田林县, 贵州境内的册亨县和望谟县, 云南境内的师宗县、广南县、丘北县；该区域开展“珠治工程”等生态修复措施, 重点治理水土流失和石漠化, 改造坡耕地, 实施退耕还林还草[18], 主要地类林地和灌丛面积增加, 对于修复南北盘江流域生态系统碳汇功能起到了积极的作用。冷点区集中分布在云南的中西部, 该区域建设用地较多, 占冷点区总面积的4.60%, 碳汇功能较弱。北部的贵州由于多山地, 地形破碎, 热点区和冷点区分布较为零散, 整体表现为弱显著。2000—2020年流域内碳储量冷热点基本保持“西低东高”的分布格局, 按照因地制宜、分区治理的原则, 为探讨不同地区适宜的发展模式, 根据子流域和碳储量在空间上的聚集情况将研究区大致划分为北部弱显著区、东南部热点区、西南部冷点区, 分别模拟估算碳储量对未来土地利用模式的响应(图 7)。
|

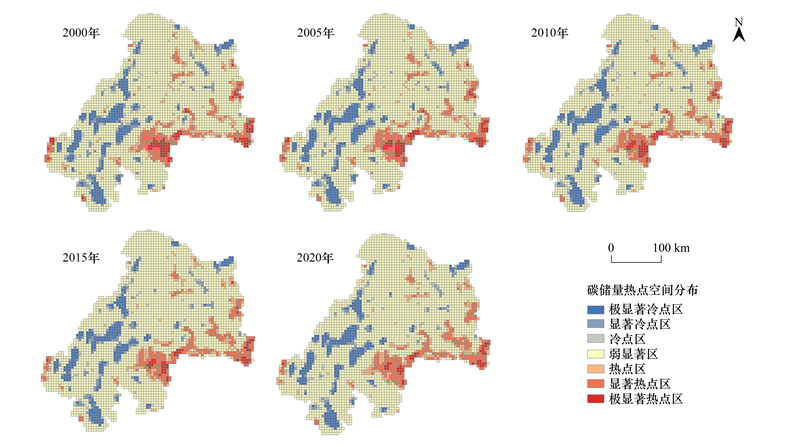

| 图 7 2000—2020年南北盘江流域碳储量热点空间分布 Fig. 7 Hotspot analysis of carbon storage in Nanbei Panjiang River Basin from 2000 to 2020 |
2020—2040年不同模式下热点区的碳储量均较高, 呈现增加趋势。在空间上, 自然发展和生态保护模式碳储量变化较为复杂, 中部地区主要地类为林地和灌丛, 且大量耕地转为灌丛、灌丛转为林地使碳储量显著增加；西南和东北局部地区耕地、草地转为建设用地, 林地转为灌丛致使碳储量显著下降。经济建设模式下, 中部地区碳储量显著增加, 而西南部的丘北县建设用地扩张, 碳储量显著降低(图 8)。在数量上, 据估算2040年热点区NDP、EPP、ECP的碳储量分别为3691.01×105t、3704.24×105t、3693.03×105t, EPP增加最多(29.11×105t C), 其次为ECP(17.90×105t C)、NDP(15.88×105t C)。主要原因是林地和灌丛面积增加, EPP扩增最为明显, 碳储量分别提高了67.74×105t、23.93×105t。ECP建设用地规模最大, 主要由耕地转入, 碳储量损失较少(图 9)。2040年热点区在NDP、EPP、ECP下平均碳密度相近, 分别为155.49t/hm2、156.05t/hm2、155.58t/hm2, 均明显高于2020年南北盘江流域的平均碳密度143.59t/hm2, 表明热点区的固碳能力显著高于流域的平均水平。
|
| 图 8 热点区不同模式下土地利用、碳储量及碳储量变化空间分布 Fig. 8 Spatial distribution of land use, carbon storage and carbon storage change under different patterns in hotspots NDP：自然发展模式；EPP：生态保护模式；ECP：经济建设模式 |
|

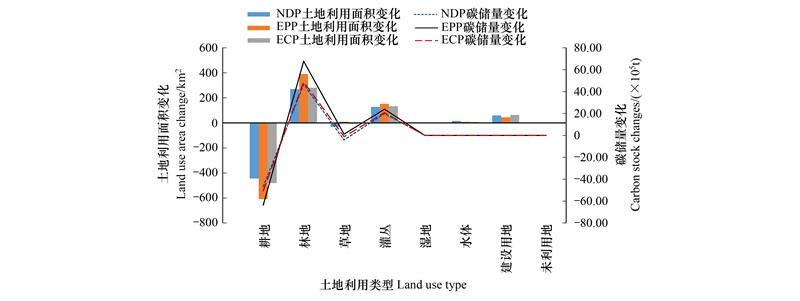

| 图 9 2020—2040年热点区不同模式下土地利用面积和碳储量变化 Fig. 9 Changes in land use area and carbon storage under different patterns in the hotspots from 2020 to 2040 |
2020—2040年不同模式下弱显著区碳储量呈现显著差异。从空间变化来看, 自然发展和经济建设模式下弱显著区的边缘地区宣威市、兴义市、安顺市、钟山区等的耕地、草地大量转为建设用地, 碳储量显著下降；北部地区草地转为林地、灌丛, 碳储量显著增加。生态保护模式限制建设用地扩张, 碳储量显著下降区域明显减小；北部地区退耕还林还草, 碳储量显著增加(图 10)。从数量变化来看, 经济建设模式下大量耕地、草地转为建设用地导致碳储量损失剧烈, 累计减少40.48×105t C, 平均速度高达2.02×105t/a。自然发展模式下生态系统碳储量损失较少(26.51×105t C)。生态保护模式下林地、草地、灌丛面积增加, 固碳量增加6.02×105t(图 11)。自然发展、生态保护和经济建设模式下弱显著区的平均碳密度分别为143.99t/hm2、145.12t/hm2、143.50t/hm2, 与2020年南北盘江流域平均碳密度相近, 表明弱显著区的固碳能力达到研究区平均水平。
|

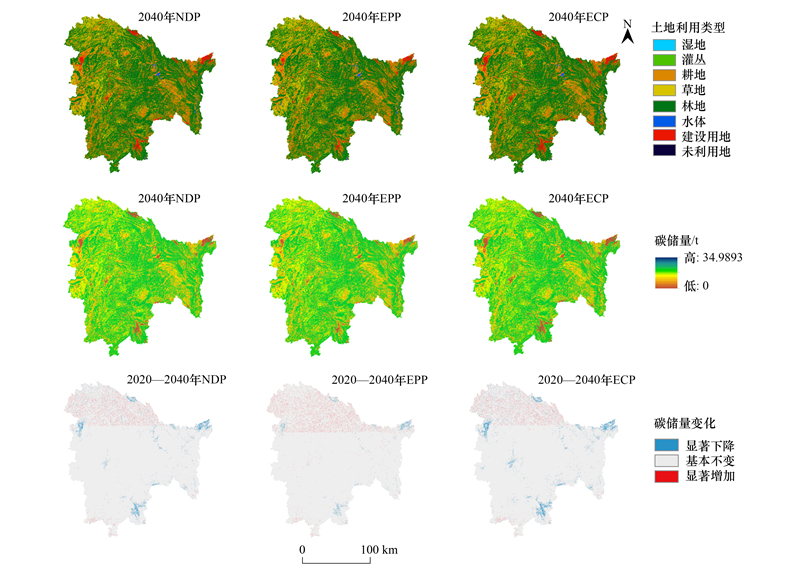

| 图 10 弱显著区不同模式下土地利用、碳储量及碳储量变化空间分布 Fig. 10 Spatial distribution of land use, carbon storage and carbon storage change under different patterns in weakly significant area |
|
| 图 11 2020—2040年弱显著区不同模式下土地利用面积和碳储量变化 Fig. 11 Changes in land use area and carbon storage under different patterns in weakly significant regions from 2020 to 2040 |
2020—2040年不同模式下冷点区碳汇差距较大。在空间上, 2020年冷点区建设用地较多, 自然发展和经济建设模式下, 大面积耕地、草地转出为建设用地, 建设用地分别增加607.32km2、900.72km2, 导致在云南的曲靖市、蒙自县、玉溪市等地碳储量显著下降, 显著下降区域分别占总面积的8.01%、8.82%；中部地区耕地转为草地、草地转为灌丛使碳储量显著增加, 显著增加区域分别占总面积的5.94%、5.81%。生态保护模式下, 城市化缓慢, 5.51%的地区碳储量显著下降, 6.95%显著增加(图 12)。在数量上, 自然发展和经济建设模式下生态用地急剧缩减, 碳储量累计减少85.44×105t、117.72×105t, 平均速度为4.27×105t/a、5.89×105t/a。生态保护模式下林地得到保护, 碳储量增加27.66×105t(图 13)。自然发展、生态保护和经济建设模式下冷点区的平均碳密度分别为130.27t/hm2、134.13t/hm2、129.22t/hm2, 明显低于2020年南北盘江流域的平均碳密度, 表明冷点区的固碳能力较差。
|

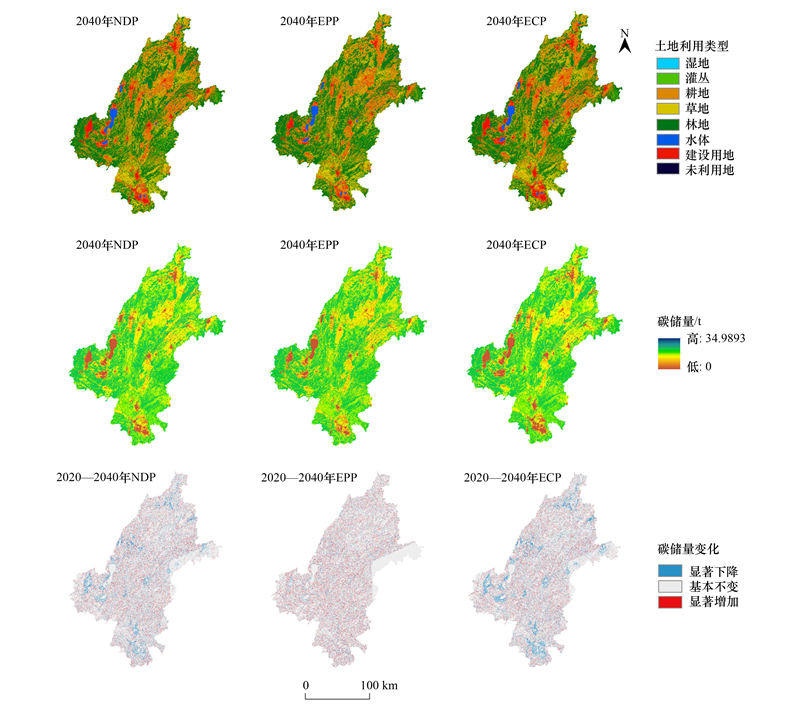

| 图 12 冷点区不同模式下土地利用、碳储量及碳储量变化空间分布 Fig. 12 Spatial distribution of land use, carbon storage and carbon storage change under different patterns in cold spot area |
|

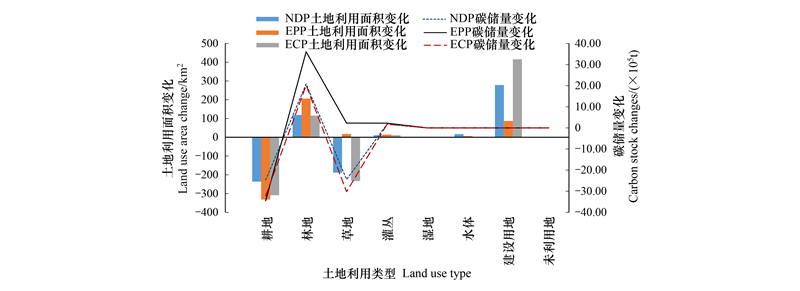

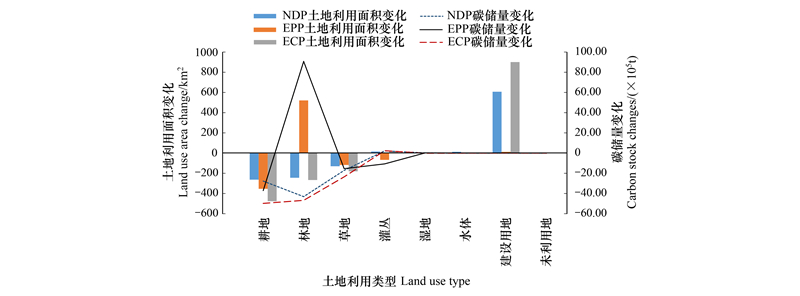

| 图 13 2020—2040年冷点区不同模式下土地利用面积和碳储量变化 Fig. 13 The changes of land use area and carbon storage under different patterns in cold spot area from 2020 to 2040 |
本文结合InVEST和FLUS-Markov模型, 探明2000—2020年南北盘江流域土地利用变化与生态系统碳储量的时空演变特征和耦合关系, 并根据热点分区预测2040年不同模式下的土地利用格局, 分析热点区、弱显著区、冷点区碳储量的响应特征。主要结论如下：
(1) 2000—2020年, 南北盘江流域土地利用发生明显变化。林地、建设用地、灌丛和水体的面积不断扩大, 耕地、草地的面积持续减少, 总趋势为高碳密度的地类转为较低碳密度的地类, 致使生态系统碳储量呈减少态势, 由11831.01×105t C降至11740.65×105t C, 累计损失90.36×105t C。
(2) 2000—2020年, 研究区碳储量在空间上呈“西低东高”的分布格局。热点区集中分布在东部和东南部的广西、云南境内, 冷点区主要分布在西部和西南部的云南境内, 弱显著区分布在北部的贵州境内, 主要原因是东部的优势地类为碳汇功能较强的林地和灌丛, 西部和北部的优势地类为碳汇功能较弱的建设用地和草地。
(3) 各热点分区在不同模式下固碳能力差异显著。2040年热点区在NDP、EPP、ECP下碳储量分别增加15.88×105t、29.11×105t、17.90×105t, 固碳能力高于研究区平均水平, NDP与ECP的差距较小；弱显著区2040年不同模式下的平均碳密度与2020年研究区平均碳密度相近, NDP与ECP下分别损失26.51×105t C、40.48×105t C, NDP下损失量仅为ECP的65.50%, 而EPP下碳储量增加6.02×105t；冷点区在NDP、ECP下碳储量损失剧烈, 分别为85.44×105t、117.72×105t, 但在EPP下碳增加速率为1.38×105t/a, 高于弱显著区(0.30×105t/a), 碳汇潜力较大。综上, EPP能有效保护生态用地, 减缓建设用地扩张速度, 在弱显著区和冷点区生态效益显著；ECP下城市化发展迅速, 导致弱显著区和冷点区生态系统固碳能力明显下降。
3.2 讨论运用InVEST模型估算生态系统碳储量是目前比较常用、可靠的方法, 其评价结果精度的关键指标参数是碳密度。由于生态系统碳储量与气温、降水有显著性关系[44—45], 并且为避免不同数据来源导致的误差, 研究选取了《2010s年中国陆地生态系统碳密度数据集》[35]中研究区附近同纬度的碳密度数据, 估算结果能较准确反映2000—2040年南北盘江流域碳储量的时空演变特征。本文主要探讨土地利用变化对生态系统碳储量的影响, 所以将碳密度视为固定值带入InVEST模型中估算碳储量。但是碳密度会因植被、土壤类型等多种因素的影响而变化[46—47], 将碳密度视为固定值, 对估算结果会有一定影响。曹军等认为森林碳储量与林龄有关, 幼林龄固碳能力随时间增大, 中龄林固碳能力最强[48]。南北盘江流域由于石漠化治理, 人工林中大多为幼中龄林, 用目前的碳密度预测2040年的碳储量则可能低估了林地的固碳潜力。为了提高生态系统碳储量评估的精度, 在今后的研究中将根据野外调查数据, 把土地利用类型更加细化, 充分考虑不同植被类型和年龄结构对碳密度的影响。本研究表明土地利用变化对碳储量有显著影响, 生态保护对于恢复生态系统碳汇功能具有重要作用, 与张明阳基于RBFN的研究结果一致[49]。张远东等研究发现人工恢复的云杉枯落物蓄积量显著高于同龄的自然恢复植被和针阔混交林, 说明可通过人工种植优势树种提高生态系统碳储量[50]。不同树种的生长周期和蓄积量差异较大, 经济林树种可选择人工云杉, 而生态林恢复则可考虑桦木林[51], 在保护生态时也可兼顾经济效益。
土地利用变化受自然、人文等因素的综合影响[52—53], 本文用FLUS-Markov模型模拟未来土地利用时充分考虑量化了主要驱动因子, 模拟效果较好。本文依托喀斯特地区空间异质性强的生态特征, 分区模拟多模式下土地利用变化, 更好地反应了不同发展策略对碳储量的影响。热点区虽然在生态保护模式下生态系统固碳能力最突出, 但是一定程度上会阻碍区域经济发展；而经济建设模式能兼顾生态效益和经济效益, 所以热点区可在巩固生态治理工程的基础上, 促进碳汇增收, 合理开发, 推动地区生态与经济协调发展。弱显著区固碳能力较好, 地区可参考自然发展模式, 减缓建设用地扩张速度, 提高植被覆盖度。冷点区在自然发展和经济建设模式下碳储量损失剧烈, 未来发展可参考生态保护模式, 加强对坡耕地的改造, 增加碳汇；同时合理规划建设用地, 减少碳源；冷点区在生态保护模式下林地面积大幅度增加, 应提高林业管理水平, 防止林地退化。本文研究结果可为区域合理规划土地利用和提升生态系统服务能力提供科学依据。
