土壤是湿地生态系统的重要环境要素之一,是湿地发生物理化学转换的中介,其对湿地中氮磷等营养物质具有蓄积作用^[1-2]。氮磷是湿地植物生长不可缺少的重要营养元素,湿地土壤中氮磷含量直接影响着湿地生态系统的生产力,湿地土壤的氮、磷吸收及汇聚能力可有效地减缓附近水域的富营养化^[3-4]。因此研究氮磷营养物质在湿地土壤中的分布特征,是理解湿地生态系统环境生态净化功能的重要基础。

土壤反射光谱特征和土壤理化性质存在密切关系,这为研究土壤属性提供了遥感技术应用途径^[5-6]。大量研究进行了基于土壤反射光谱特征来区分土壤类型,以及反演土壤有机质、水分、氮素、重金属含量等^[7-9]。高光谱遥感凭借其较高的光谱分辨率,有利于定量获取土壤的生化组分,从而适用于基于土壤的反射光谱估算土壤中全氮和全磷营养物质的含量^[10-11]。

由于典型的水文、植被条件、独特的成土母质等,湿地土壤呈现出区别于一般的陆地土壤和水体沉积物的理化性质和生态功能^[12-13]。基于高光谱特性的湿地土壤全氮和全磷含量反演研究还鲜见报道。本文以中国高纬度地区面积最大的滨海芦苇湿地为研究区,尝试采用不同建模方法(再抽样多元逐步回归模型bootstrap SMLR和再抽样偏最小二乘回归模型bootstrap PLSR)、不同光谱变换技术(包络线去除CR、光谱一阶微分FD和光谱倒数的对数LR)、基于实测高光谱数据的模拟技术(模拟了Hyperion高光谱数据和TM多光谱数据),分别建立湿地土壤全氮和全磷含量的估算模型。对比估算精度,探讨高光谱遥感技术对湿地土壤营养元素组分的估算能力和适用性。

1 研究区概况

盘锦湿地位于亚洲最大的暖温带滨海湿地辽河三角洲的核心地带,辽河下游入海口处,其在调节气候、环境净化、蓄水防洪、补给地下水、减轻海岸线侵蚀、保护生物多样性等方面发挥着重要的作用。盘锦湿地地貌类型以冲积平原和潮滩为主,地势低洼平坦、北高南低,坡度在2°以内,平均海拔4 m。盘锦湿地区域为暖温带季风气候区,年平均气温为8.5℃,年平均降水量为650 mm。湿地天然植被以芦苇(Phragmites australis)和翅碱蓬(Suaeda salsa)为主。近年来随着该地区无机氮、石油类、重金属等陆源污染物排放量的增加,对盘锦湿地的生态环境造成了负面影响^[14]。

2 数据来源和预处理 2.1 土壤采集与制备

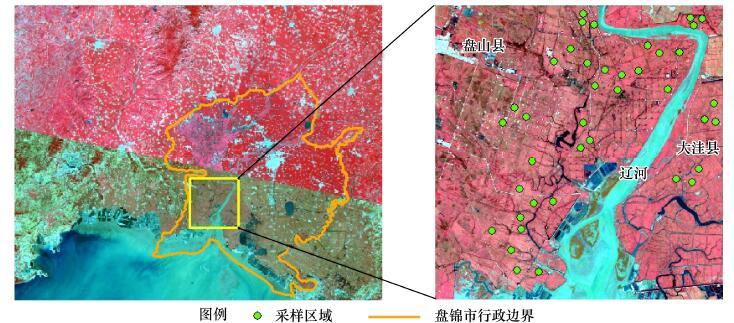

野外实验于2014年8月进行。根据研究区土壤类型和植被群落分布特征,设定了具有代表性的40个采样区域。在每个采样区域,采用五点采样法进行土壤样本采集。将采集的土壤样品带回实验室后进行风干脱水,去除较大的植物残体、石砾和其他杂物,磨碎后过筛,编号后装袋以备土壤全氮、全磷和光谱测量。测量完成后,随机选取了115个土壤表层(0—10cm)样本。

2.2 土壤光谱测量

研究使用了ASD FieldSpec Pro FR野外光谱辐射仪在实验室内进行土壤光谱测量,波段范围为350—2500 nm,其中350—1000 nm光谱分辨率为3 nm,光谱采样间隔为1.4 nm,1000—2500 nm光谱分辨率为10 nm,光谱采样间隔为2 nm。土壤光谱测量在能控制光照条件的实验室进行,光源为卤素灯,光源入射角为60°。土壤样本置于直径10 cm、深1.5 cm的器皿内,表面自然推平。传感器探头置于垂直距土壤样本表面10 cm处,视场角为25°。每个土壤样本光谱测量10次,取其平均值作为该样本的光谱反射率数据。测量获取的土壤样本在350—400 nm和2451—2500 nm波段噪声较大,将其剔除。对400—2450 nm波段土壤光谱,采用小波法进行滤波去噪。

2.3 土壤全氮和全磷测量

土壤全氮测量采用硒粉-硫酸铜-硫酸消化法,即凯氏定氮法;全磷测量采用酸溶-钼锑抗比色法。

3 研究方法 3.1 高光谱数据Hyperion和多光谱数据TM模拟

EO-1与Landsat-7的卫星轨道基本相同,过赤道的时间只相差1min。本文基于实验室光谱数据,模拟了Hyperion高光谱数据和TM多光谱数据,进而对比了这两种数据估算湿地土壤全氮和全磷含量的能力。

基于ENVI 5.1软件自带的TM光谱响应函数,利用ENVI 5.1软件的光谱采样功能将ASD测量获取的高光谱反射率重采样,获得模拟的TM多光谱反射率。

搭载在EO-1平台上的Hyperion高光谱传感器,提供了242个波段数据,波长覆盖范围为356—2577 nm,光谱分辨率为10 nm。由于无法获取Hyperion的光谱响应函数,本文基于Hyperion的中心波长与半值波宽,采用高斯函数模拟了Hyperion的光谱响应函数。随后,使用ENVI 5.1软件的光谱采样功能,将实验获取的高光谱反射率重采样,获得模拟的Hyperion高光谱反射率。

3.2 基于bootstrap的SMLR和PLSR模型

本文采用bootstrap技术结合回归建模方法(包括多元逐步回归模型SMLR和偏最小二乘回归模型PLSR),分别构建了盘锦湿地土壤全氮和全磷含量估算模型。

bootstrap技术是一种基于再抽样和数据模拟的统计推断方法。当样本具有非线性性质和总体分布特征难以确定时,采用bootstrap技术可以有效提高模型的估算精度^[15]。本研究建模均在MATLAB平台上编程计算完成,具体建模步骤包括：基于原始样本数据采用回归建模方法构建估算模型;在原数据集中随机抽取样本点,记录其值后再放回原数据集,如此重复n次,从而得到bootstrap样本;基于bootstrap样本,采用回归建模方法,建立估算模型;重复上述步骤,得到估算模型回归参数数据组,构建基于bootstrap样本的回归参数数据集;计算基于bootstrap样本的回归参数与初始回归参数差值的绝对值,取绝对值的90%分位点作为拒绝域的临界值;比较初始回归参数的绝对值与临界值,判断其是否通过显著性检验;将经过显著性检验的自变量在原数据集上重新构建估算模型,重复上述步骤,直到所有变量均通过显著性检验。

3.3 光谱变换技术

本文使用了包括包络线去除(CR)、光谱一阶微分(FD)、光谱倒数的对数(LR)的3种光谱变换技术,分别基于CR、FD、LR和原光谱(R)数据并结合回归建模方法,建立湿地土壤全氮和全磷含量估算模型。

CR、FD、LR是高光谱遥感较常采用的光谱变换技术。CR光谱变换技术可以突出光谱曲线的吸收和反射特征^[16]。FD通过分解重叠混合光谱进行分解以便识别,扩大了光谱特征的差异^[17]。LR技术不仅增强了可见光范围的光谱差异,而且还降低了由光照条件变化引起的多重变化因素的影响。

3.4 数据分析

将115个土壤样本数据随机分成2组,第1组70个样本用来建立模型,第2组45个样本用于验证模型。本文选取决定系数(determination coefficient,R²)和均方根误差(root mean square error,RMSE)作为评价指标。当R²值趋近于1,并且RMSE值趋近于0时,反映了模型预测精度较高,估算值与实测值吻合程度较好。

4 结果与分析 4.1 研究区湿地土壤氮磷含量特征

盘锦湿地位于辽河下游入海口处,由入海辽河河流携带的泥沙,在潮流和海流作用下,不断于潮间带絮凝、沉积,出露海面后,再在芦苇等湿地植被和微生物作用下形成了湿地土壤^[14]。盘锦湿地土壤中氮素含量受到植被覆盖、植物残体输入量、微生物活性等的影响,土壤中大部分是有机态氮,约占全氮的82%—96%,芦苇群落土壤中有机态氮的矿化速率较高,从而转变为能被植被所吸收利用的非有机态氮。盘锦湿地土壤中磷素的自然输入主要为地表径流、动植物归还于土壤的残体和大气沉降。随着海水不断冲刷芦苇群落土壤,海水中的磷酸盐等盐分被截留在土壤中并不断累积,造成芦苇群落土壤中全磷含量的变化。表 1为研究区湿地表层土壤样本全氮和全磷含量的基本统计结果。

4.2 湿地土壤光谱特征

图 2为经实验测量获取的湿地土壤平均反射光谱曲线。图 2显示,在400—2450 nm波段范围内,湿地土壤光谱曲线变化总体较为平缓,总体呈上升趋势。在可见光波段反射率值较低,549—558 nm之间存在反射率轻微下降的凹谷。从曲线斜率变化趋势来看,457—562 nm之间曲线形状微向下凹,562—790nm波段范围内反射率迅速上升。在近红外波段,790—800nm波段之间出现反射率变化的微上凸,800—1356nm波段范围内反射率平缓上升。在1408 nm存在明显的水分吸收谷,1408—1840 nm反射率逐渐平缓增加。以1920 nm为中心波段出现反射光谱曲线中最为明显的水分吸收谷特征。1920—2040 nm土壤的光谱曲线随波长增加迅速上升。2040—2207 nm呈反射率递减趋势。2207 nm处存在弱的水分吸收谷。2230—2450 nm波段湿地土壤光谱反射率逐渐减小,在2311和2349 nm为中心波段出现弱的反射率变化的凹谷。

图 2分别为采用CR、FD和LR光谱变换技术后的光谱反射率曲线。对比显示,各光谱曲线反射率变化明显,光谱特征差异性变化,特别在拐点位置处。经CR和FD变换后的光谱曲线,随着波长的增加反射率不再呈近似单一变化,而是其值上下显著波动,出现若干特征吸收带。

4.3 基于PLSR和SMLR的湿地土壤全氮和全磷含量估算精度对比

对比表 2和表 3,基于bootstrap的SMLR和PLSR各项估算结果总体来看,PLSR建模方法对湿地土壤全氮和全磷含量的估算精度较高。对于湿地土壤全氮含量的估算,最高估算精度产生于CR光谱变换技术结合bootstrap PLSR建模,最低估算精度产生于LR结合bootstrap SMLR建模。对于湿地土壤全磷含量的估算,最高估算精度产生于R结合bootstrap PLSR建模,最低估算精度产生于LR结合bootstrap SMLR建模。

已有研究显示,SMLR建模方法经常在传递预测模型到其它数据集中存在困难^[18]。PLSR建模方法通过将光谱数据分解为非共线潜在变量,从而减小了多重共线性问题的影响。而且,PLSR建模方法选取最优数量的潜在变量,排除了过多冗余的解释变量,因此减小了过度拟合的问题^[19]。在本研究中,除了使用FD估算土壤全氮含量以及CR估算全磷含量(检验样本)以外,bootstrap PLSR建模方法的估算精度均高于bootstrap SMLR。因此,bootstrap PLSR建模方法适用于研究区湿地土壤全氮和全磷含量的高光谱遥感估算。

4.4 不同光谱变换技术估算湿地土壤全氮和全磷含量精度对比

对比不同光谱变换技术估算湿地土壤全氮含量的精度。表 2是采用基于bootstrap的SMLR建模方法的估算精度,CR光谱变换技术的估算精度最高。其后,估算精度(检验样本)从高到低依次为FD、R和LR。表 3是采用基于bootstrap的PLSR建模方法的估算精度,CR技术的估算精度最高。其后,估算精度(检验样本)从高到低依次为LR、R和FD。因此,CR光谱变换技术结合bootstrap PLSR建模方法,适用于研究区湿地土壤全氮含量的高光谱遥感估算。

对比不同光谱变换技术估算湿地土壤全磷含量的精度。表 2显示,FD光谱变换技术的建模精度最高,CR技术的检验精度最高。其后,估算精度(检验样本)从高到低依次为LR和R。表 3显示,FD技术的建模精度最高,R的检验精度最高。其后,估算精度(检验样本)从高到低依次为CR和LR。因此,R结合bootstrap PLSR建模方法,适用于研究区湿地土壤全磷含量的高光谱遥感估算。

一些研究表明,CR、FD和LR光谱变换技术,可以用来增强光谱数据与土壤养分含量之间的相关关系,而且其估算精度常常超过了使用原反射率光谱的预测精度^[20-22]。在本研究中,对湿地土壤全氮含量的估算,采用bootstrap SMLR建模方法时,CR和FD技术的估算精度较R光谱有了较为明显的提高,而采用bootstrap PLSR建模方法时,CR和LR技术较R光谱的估算精度也出现了一定幅度的改进。在对湿地土壤全磷含量的估算中,采用bootstrap SMLR建模方法时,CR和FD技术的估算精度比R光谱有了提高,但采用bootstrap PLSR建模方法时,基于R光谱数据的检验样本估算精度达到了最高。因此,CR、FD和LR光谱变换技术的应用对于土壤养分含量估算精度的提高,还需要研究其适用性的条件参量。当R光谱数据的估算精度不能满足应用需要时,可以考虑采用CR、FD和LR等光谱变换技术。

表 2显示,采用bootstrap SMLR建模方法时,不同光谱变换技术应用于湿地土壤全氮和全磷含量估算过程中,入选波段大部分位于短波红外(SWIR)波谱范围。一些研究表明,SWIR相比于可见光和近红外波段,其主要优势包括：大气窗口SWIR波谱范围的总透过率超过90%、地物反射信号较强、较易诊断的地物特征等^[11]。因此,SWIR波段的入选有利于提高湿地土壤全氮和全磷含量的估算精度。

4.5 模拟高光谱数据Hyperion和多光谱数据TM的估算精度对比

表 4和表 5分别显示了基于bootstrap SMLR和PLSR的模拟光谱数据估算湿地土壤全氮和全磷含量的精度对比。图 3为基于检验样本数据,采用bootstrap PLSR建模方法,湿地土壤全氮和全磷含量的估算结果与实测值的比较。采用bootstrap SMLR和bootstrap PLSR的建模方法中,模拟高光谱数据Hyperion的土壤全氮和全磷含量估算精度均高于多光谱数据TM,模拟Hyperion的估算精度更接近于实测光谱的估算精度。而且,PLSR建模方法的估算精度高于对应SMLR的估算精度,进一步证实了bootstrap PLSR建模方法对研究区湿地土壤全氮和全磷含量估算的适用性。类似于实测光谱数据的估算结果,在建模样本和检验样本中,模拟Hyperion和TM对湿地土壤全氮含量的估算精度普遍高于对应土壤全磷含量的估算精度。

基于bootstrap SMLR建模方法的模拟光谱数据估算湿地土壤全氮和全磷含量,从入选的波段来看(表 4),模拟光谱数据(包括高光谱数据Hyperion和多光谱数据TM)入选波段与原光谱数据入选波段非常接近。对湿地土壤全氮含量的估算,模拟Hyperion和TM光谱数据的入选波段,均包括可见光、近红外和SWIR波段。相比之下,对湿地土壤全磷含量的估算,模拟TM光谱数据的入选波段增加了红光和SWIR-1波段。

高光谱数据可以非常细致地反映地物的波谱特征,为湿地土壤生化组分研究提供了连续的细分光谱数据。高光谱数据Hyperion和多光谱数据TM相比较,光谱分辨率有了较大的提高。在可见光、近红外和SWIR光谱范围,TM设置了6个波段,而Hyperion具有198个有效波段。光谱分辨率的提高,特别是近红外和SWIR波谱范围内光谱分辨率的提高,有利于Hyperion应用于反演湿地土壤全氮和全磷含量时精度的提高。另外,Hyperion相比于TM,具有更高的信噪比(SNR)和辐射分辨率,Hyperion的SNR和辐射分辨率值分别为190和16 bit,而TM为50和8 bit。因此,Hyperion较TM包含的信息量更大,其对湿地土壤全氮和全磷组分的估算能力也较强。

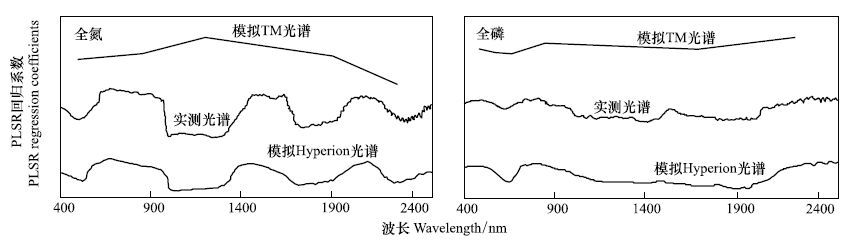

图 4显示了基于实测光谱、模拟Hyperion和TM光谱反射率数据,PLSR建模时对应的回归系数。为了较为直观地对比各回归系数曲线,图 4中采用了利于对比曲线形状的堆叠方式,因此没有标注Y轴坐标。回归系数表示了自变量对因变量的影响程度。其值越大,表示自变量对因变量的影响越大。图 4表明,对湿地土壤全氮或全磷含量的估算中,基于3种光谱数据的各回归系数曲线变化趋势较为相似,模拟Hyperion光谱与实测光谱的回归系数曲线相似性更高。这是由于模拟Hyperion数据具有更高的光谱分辨率。

5 结论

本文的主要研究结论包括：

(1) 对研究区湿地土壤全氮和全磷含量的估算,相比于bootstrap SMLR建模方法,bootstrap PLSR建模方法的估算精度较高。对盘锦湿地土壤全氮含量的估算,最高估算精度产生于CR光谱变换技术结合bootstrap PLSR建模;对湿地土壤全磷含量的估算,最高估算精度产生于原光谱数据(R)结合bootstrap PLSR建模。因此,bootstrap PLSR建模方法适用于本文研究主题的高光谱遥感估算。

(2) 在本研究中,对湿地土壤全磷含量的估算中,基于bootstrap PLSR的R光谱数据的检验样本估算精度达到了最高。除此之外,对比于CR、FD和LR光谱变换技术,R光谱的对应估算精度并不是最高的。因此,一些光谱变换技术可以用来提高对湿地土壤养分含量的估算精度,但其适用条件还需要进一步研究。

(3) 模拟高光谱数据Hyperion对湿地土壤全氮和全磷含量的估算精度均高于模拟多光谱数据TM,模拟Hyperion的估算精度更接近于实测光谱的估算精度,从而证明了高光谱数据对湿地土壤全氮和全磷组分的较强估算能力。

湿地土壤的组分变化和土壤源的可持续性对于湿地生态系统具有重要的影响作用。因此,了解湿地土壤生化特性(包括土壤全氮、全磷含量以及它们与其它生态特性的关系)的空间分布和变化,对湿地生态系统评估、恢复和管理具有重要的意义。
