2024, Vol. 44文章信息
- 何邦科, 朱文泉, 史培军, 张慧, 刘若杨, 杨欣怡, 赵涔良
- HE Bangke, ZHU Wenquan, SHI Peijun, ZHANG Hui, LIU Ruoyang, YANG Xinyi, ZHAO Cenliang
- 复杂地形区植被覆盖度遥感精细估算方法——以青藏高原山地区为例
- A fine-scale remote sensing estimation method for fractional vegetation cover in complex terrain areas: a case study in the Qinghai-Tibet Plateau mountainous regions
- 生态学报. 2024, 44(20): 9039-9052
- Acta Ecologica Sinica. 2024, 44(20): 9039-9052
- http://dx.doi.org/10.20103/j.stxb.202403260625
-
文章历史
- 收稿日期: 2024-03-26
- 网络出版日期: 2024-07-26
2. 北京师范大学地理科学学部 北京市陆表遥感数据产品工程技术研究中心, 北京 100875;
3. 北京师范大学应急管理部 教育部减灾与应急管理研究院, 北京 100875;
4. 北京师范大学地理科学学部, 北京 100875
2. Beijing Engineering Research Center for Global Land Remote Sensing Products, Faculty of Geographical Science, Beijing Normal University, Beijing 100875, China;
3. Academy of Disaster Reduction and Emergency Management, Ministry of Emergency Management & Ministry of Education, Beijing Normal University, Beijing 100875, China;
4. Faculty of Geographical Science, Beijing Normal University, Beijing 100875, China
植被覆盖度(Fractional Vegetation Cover, FVC)通常被定义为绿色植被冠层在地面的垂直投影面积占统计区总面积的百分比[1], 是指示生态环境变化和刻画地表植被覆盖的一个重要参数。FVC是生态监测的重要指标, 其在生态环境评估、土壤侵蚀风险评估和干旱监测等方面均有着广泛应用[2—4], 同时也是许多陆表模型(如天气预测模型、水文模型、区域和全球气候模型)中的重要参数[5—7]。
遥感由于其大范围的数据获取和连续观测能力, 已成为区域尺度FVC估算的重要途径, 但在复杂地形区的FVC估算精度则极为有限。这一方面是因为遥感地表反射率数据受地形影响较大[8—9], 而且地形的影响随着遥感影像空间分辨率的提高而逐渐增强[10]。地形起伏会改变地物接收到的太阳辐射, 同时也会引起观测几何的改变, 这导致在遥感影像中, 同一地物在不同的坡度和坡向具有不同的反射率值, 通常在阳坡上具有较高的反射率值, 而在阴坡上反射率值较低。另一方面, 山地区的植被随山体海拔而发生变化, 即植被的山体垂直地带性分布[11], 当遥感传感器从天顶方向对地观测时, 二维平面的遥感像元包含了立体山体上分布的多种植被类型信息, 从而导致遥感像元内部具有较强的异质性和复杂性。因此, 若要提高复杂地形区的植被FVC遥感估算精度, 必须充分考虑地形所导致的太阳辐射变化及遥感像元内部较强的异质性和复杂性。
为了克服复杂地形区地形所导致的太阳辐射变化影响, 目前已经发展了一系列的地形校正方法来消除反射率数据的地形效应, 主要包括3类[12]：(1)经验统计模型, 如Teillet-回归[13]；(2)物理模型, 如余弦校正模型[13]、太阳-冠层-传感器(Sun-Canopy-Sensor, SCS)校正模型[14]；(3)半经验模型, 如C校正模型[13]和SCS+C校正模型[15]。经验统计模型在地表覆盖类型复杂的区域普适性较差[15]。物理模型中的余弦校正模型在浓密植被覆盖区域校正效果较差[9], 尽管SCS校正模型提升了在浓密植被覆盖区域的校正效果, 但是在局部太阳天顶角较大时候, 存在着明显的过校正问题[9]。半经验模型在物理模型的基础上引入了经验性的调节系数C, 能够部分改善过校正问题。但是经验系数C需要根据场景确定, 单一场景确定的经验系数在大场景的地形校正中也会存在一定程度的过校正问题, 尤其是在地形、植被或光照条件与原始场景显著不同的区域[9, 12]。可见, 在地形效应和地表异质性明显的山区, 现有地形校正方法不仅难以消除遥感数据的地形效应, 反而容易因为过校正造成新的误差, 从而增加FVC估算的不确定性。因此, 将地形校正结果作为FVC估算的输入数据这一思路可能不太可行, 需考虑其它思路来消除或减弱地形效应对FVC估算的影响, 如直接融入地形因子和观测几何信息。
现有的FVC遥感估算方法主要包括经验回归法、混合像元分解法和机器学习法[16]。经验回归法建立采样点的地表实测FVC与遥感植被指数的经验关系, 从而估算整个研究区的FVC[2, 17]。经验回归法实施简单, 在局部区域内估算精度较高, 只适用于特定区域与特定植被类型。混合像元分解法假设像元由一个或者多个端元组成, 并且各端元对传感器所观测到的信息均有贡献[18]。像元二分模型是混合像元分解法中最简单的模型, 其假设像元仅有植被和土壤两部分组成, 像元信号也仅由这2个组分线性组成[19—20]。在像元二分法中, 植被端元和土壤端元的NDVI值是最重要的模型参数, 直接决定了FVC的估算精度[21]。现有研究通常通过分析研究区NDVI影像的累积直方图, 将达到5%和95%累积频率对应的NDVI值分别确定为土壤和植被端元的NDVI值[22—23]。机器学习法通过对样本数据集进行学习, 可以直接建立遥感地表反射率数据与FVC的定量关系, 进而实现FVC的准确估算[2, 24]。经验回归法和像元二分模型主要适用于特定植被类型的FVC估算, 在植被类型复杂的区域内估算精度不高。机器学习法主要利用遥感反射率数据来估算FVC, 但是复杂地形引起的太阳辐射变化会造成遥感反射率的地形效应, 从而增加FVC估算的误差。其中, 地形特征(如高程、坡度和坡向)和观测几何信息(如太阳高度角和太阳方位角)是影响复杂地形区地物太阳辐射接受量的关键因素。尽管存在这些挑战, 机器学习法凭借其强大的学习能力和泛化能力, 在复杂地形区的FVC估算中仍然具有较大的应用潜力。
为了提高复杂地形区的FVC遥感估算精度, 本研究聚焦于机器学习方法, 通过融入地形特征和观测几何信息, 发展一种综合地表反射率、地形特征和观测几何信息的复杂地形区FVC遥感精细估算方法(A Fine-scale FVC Estimation Method for Complex Terrain Area by Integrating Surface Reflectance, Terrain Features, and View Geometry, SRTVG)。SRTVG方法旨在减弱地形引起的辐射差异, 从而提升FVC估算精度。本研究以青藏高原祁连山区、黄河源区和横断山区为测试区, 利用Sentinel-2影像对新方法进行应用, 以评估新方法的估算精度和应用能力。
1 研究区和数据 1.1 研究区概况选择青藏高原祁连山区、黄河源区和横断山区为研究区, 用以构建和测试新发展的SRTVG方法。这三个区域地形起伏大(图 1), 并且植被类型具有明显的山体垂直地带性分布特征(表 1)。
|
| 图 1 研究区位置示意图 Fig. 1 Schematic diagram of the study area location 绿色圆点代表无人机影像的分布位置 |
| 研究区 Research areas |
地形 Terrain |
植被 Vegetation |
参考文献 Receferces |
| 祁连山区 Qilian Mountains region |
地形起伏较大, 海拔一般为2100—5000 m, 地势由西北向东南逐渐降低 | 从低海拔到高海拔依次分布荒漠草原带、干性灌丛草原带、山地森林草原带、亚高山灌丛草甸带和高山寒漠草甸带 | [25] |
| 黄河源区 Yellow River source region |
西南、东北和北部地区以山地地貌为主, 中部地区地势较为平坦, 海拔一般为4000—5100 m | 植被主要分布在东南和西南地区, 北部相对稀疏, 以高寒草甸、高寒沼泽草甸和高寒草原为主 | [26] |
| 横断山区 Hengduan Mountains region |
地势北高南低, 山川密集, 南北纵贯, 岭谷高差2000—3000 m | 山体自下而上依次为干旱小叶灌丛带、半干旱灌丛与半湿润针叶林带、云杉林带、冷杉林带、杜鹃矮林带、高寒灌丛、草甸带、流石滩植被带和终年冰雪带 | [27—28] |
获取了2019—2021年5—10月青藏高原地区2100张无人机航拍照片, 用于获取FVC地面真值。无人机数据来源于国家青藏高原科学数据中心(https://www.tpdc.ac.cn)和研究团队在第二次青藏高原综合科学考察研究项目中的航拍数据。无人机照片包含红、绿、蓝3个波段, 空间分辨率为1—5 cm。无人机影像主要分布在祁连山区、黄河源区和横断山区及其附近(图 1), 涵盖了青藏高原主要植被类型(如草地和森林)在不同地表景观(如山地和高原)和不同生长时期下的植被覆盖状况。利用Agisoft Photoscan软件对具有一定重叠率的无人机航拍照片进行拼接处理, 共生成103幅正射影像, 地面覆盖总面积约20 km2。正射影像消除了地形变化导致的视角和比例失真, 使得影像中的每个点都能精确地从垂直方向进行投影, 有效地消除了地形对无人机影像的影响, 能够真实、准确地反映地表植被的覆盖情况。
1.2.2 遥感地表反射率数据及预处理从Google Earth Engine平台获取了与无人机影像相同时间和地点的Sentinel-2影像, 用于构建和测试本研究新发展的SRTVG方法。Sentinel-2数据包含13个光谱波段(表 2), 像元的空间分辨率范围从10 m到60 m, 时间分辨率约为5 d[29]。排除了对FVC估算无用的气溶胶、水蒸气和卷云波段。对于其他波段, 采用了双线性内插法将空间分辨率为10 m的波段重采样到20 m, 以保证在同一空间尺度下利用各波段开展研究。每幅Sentinel-2影像都提供了整幅影像区域的平均观测几何信息, 包括太阳高度角和太阳方位角。这些数据可以直接从影像的元数据中获取, 并作为SRTVG方法的重要输入特征。
| 波段序号 Band number |
波段名称 Band name |
中心波长 Central wavelength/nm |
波段宽度 Bandwidth/nm |
空间分辨率 Spatial resolution/m |
|
| B1 | 气溶胶 | Aerosols | 443 | 20 | 60 |
| B2 | 蓝 | Blue | 490 | 65 | 10 |
| B3 | 绿 | Green | 560 | 35 | 10 |
| B4 | 红 | Red | 665 | 30 | 10 |
| B5 | 红边1 | RE1 | 705 | 15 | 20 |
| B6 | 红边2 | RE2 | 740 | 15 | 20 |
| B7 | 红边3 | RE3 | 785 | 20 | 20 |
| B8 | 近红外 | NIR | 842 | 115 | 10 |
| B8A | 红边4 | RE4 | 865 | 20 | 20 |
| B9 | 水蒸气 | Water Vapor | 945 | 20 | 60 |
| B10 | 卷云 | Cirrus | 1380 | 30 | 60 |
| B11 | 短波红外1 | SWIR1 | 1610 | 90 | 20 |
| B12 | 短波红外2 | SWIR2 | 2190 | 180 | 20 |
获取了航天飞机雷达地形测量任务(Shuttle Radar Topography Mission, SRTM)生产的30 m数字高程模型(Digital Elevation Model, DEM)数据, 用于构建新发展的SRTVG方法。为了与重采样后的Sentinel-2影像的空间分辨率保持一致, 本研究采用双线性内插法将DEM数据重采样至20 m。然后, 利用ArcGIS软件从SRTM DEM数据计算每个Sentinel-2像元的坡度和坡向信息, 并将高程、坡度和坡向作为SRTVG方法的重要输入特征。
1.2.4 现有FVC遥感数据产品获取了国际上主流的FVC遥感产品, 用于对比本研究发展的SRTVG方法。现有的FVC遥感产品包括Global Land Surface Satellite(GLASS)FVC数据产品(500 m)、Group on Earth Observations Version 3(GEOV3)FVC数据产品(300 m)和基于多角度植被指数(Multi-angle Vegetation Index, MultiVI)生成的MultiVI FVC数据产品(30 m)。从这三种数据产品中裁剪出了2019—2020年青藏高原3个研究区的FVC数据, 并将它们统一到同一坐标系下。GLASS FVC产品、GEOV3 FVC产品和MultiVI FVC产品可分别从国家地球系统科学数据中心(http://gre.geodata.cn/)、Copernicus全球陆地服务中心(https://land.copernicus.eu/global/products/fcover)和国家青藏高原科学数据中心(https://data.tpdc.ac.cn/)获取。
2 研究方法 2.1 Sentinel-2影像像元的FVC真值提取方法利用同期获取的无人机正射影像来计算Sentinel-2影像像元的FVC真值。无人机可见光正射影像的空间分辨率为1—5 cm, 并且不受地形起伏影响, 能够精细地反映地表的植被覆盖情况, 可以为Sentinel-2影像像元提供准确的FVC真值数据[30]。利用过绿指数(Excess Green Index, ExG)在高空间分辨率的无人机影像中将地物划分为植被和非植被[31], 并基于分类结果计算Sentinel-2像元中植被所占的比例, 即可获取Sentinel-2像元的FVC真值数据。具体来说, 首先利用无人机影像中的红、绿、蓝波段计算ExG, 并通过目视对比法确定最佳分割阈值[32], 将ExG影像二值化为植被与非植被(图 2)。然后将与Sentinel-2影像像元范围完全一致的网格叠加至ExG影像上, 统计每个网格范围内植被所占比例, 即可获取Sentinel-2影像像元的FVC真值。
|
| 图 2 基于无人机可见光影像的FVC提取过程 Fig. 2 FVC extraction process based on UAV visible light imagery ExG：过绿指数Excess green index；FVC：植被覆盖度Fractional vegetation cover；UAV：无人机Unmanned aerial vehicle |
利用Sentinel-2影像像元的FVC真值、Sentinel-2影像像元的地表反射率、地形因子和观测几何信息为SRTVG方法构建训练数据集和测试数据集, 其中, 地形因子为利用SRTM DEM数据获取的高程、坡度和坡向, 观测几何信息为Sentinel-2影像的太阳高度角和太阳方位角。为了提升样本数据集的质量, 本研究利用在一定区域内NDVI与FVC通常呈线性关系的特征[33], 在Sentinel-2像元的NDVI与FVC真值的散点图中(图 3), 排除那些点密度低于5%或高于95%的异常数据点。共获得了64507个样本数据, 并将这些样本数据按照7 ∶ 3的比例随机划分为训练集和测试集, 训练数据集和测试数据集分别用于训练和测试SRTVG方法。
|
| 图 3 NDVI与FVC地面测量值的点密度图 Fig. 3 Dot density map of NDVI and ground-measured FVC values 图中灰色的点为点密度低于5%或高于95%的异常数据点; NDVI：归一化差异植被指数Normalized difference vegetation index |
随机森林回归(Random Forest Regression, RFR)是一种基于集成学习的回归算法, 它通过整合多个决策树的预测结果来提高模型的性能和鲁棒性。RFR模型的主要优点是随着决策树数量增加, 模型的预测精度会逐步提升, 同时对噪声数据更具鲁棒性, 并且通常不会过拟合, 因此RFR模型在FVC遥感估算中有着广泛的应用[29, 34]。利用RFR模型建立输入特征与FVC真值的回归关系。RFR模型中决策树的数量和节点划分时考虑的最大特征数是影响模型性能最为关键的两个参数。根据已有研究[29, 35—36], 将决策树的数量设置为500, 最大特征数设置为输入特征数量的1/3, 这样的参数配置保证了RFR模型在大多数情形下都具有优秀的性能。此外, 由于RFR模型的本质是决策树, 其决策过程不受特征的量纲或大小影响, 因此可以直接将特征输入到RFR模型中。
2.4 复杂地形区FVC遥感精细估算新方法SRTVG复杂地形引起的太阳辐射变化是造成遥感反射率地形效应的主要原因, 地形因子(高程、坡度和坡向)和观测几何信息(太阳高度角和太阳方位角)则是影响复杂地形区地物太阳辐射接受量的关键因素。为此, 本研究利用RFR模型, 发展了一种综合遥感地表反射率、地形特征和观测几何信息的复杂地形区FVC遥感精细估算新方法。地形因子包括高程、坡度和坡向, 观测几何信息包括太阳高度角和太阳方位角。SRTVG方法全面考虑了影响复杂地形区FVC估算精度的主要因素, 利用RFR模型强大的学习能力和泛化能力, 建立在各种地形和观测几何条件下遥感反射率与FVC之间的回归关系, 有望提高山区FVC估算精度。由于RFR模型不受特征量纲影响, 分别将表 3所示的3组遥感特征以及地形特征和观测几何信息作为SRTVG方法的输入特征, 并在训练数据集上对SRTVG方法进行训练, 最后选择估算精度最高的一组遥感、地形和观测几何特征作为SRTVG方法的输入特征。
利用SRTVG方法对青藏高原的3个测试区2020年8月中旬的FVC进行估算, 然后采用目视检查, 对比分析SRTVG估算结果、MultiVI FVC数据、GEOV3 FVC数据和GLASS FVC数据在空间格局上的表现效果。
2.5.2 FVC估算精度定量评估采用均值聚合将SRTVG估算结果分别聚合到30 m和300 m, 然后以测试数据集中的FVC地面真值数据为参考, 以决定系数和均方根误差(Root Mean Square Error, RMSE)为评价指标, 分别对比评估30 m分辨率的SRTVG FVC数据和MultiVI FVC数据集、以及300 m分辨率的SRTVG FVC数据和GEOV3 FVC数据集的估算精度。
2.5.3 与传统的复杂地形区FVC估算策略对比将评估SRTVG方法和传统的复杂地形区FVC估算策略, 即先利用SCS+C模型[15]对反射率数据进行地形校正, 再利用校正后的反射率数据进行FVC估算。在上述两种策略中, 均在训练数据集上对RFR模型进行训练, 并在测试数据集上进行精度测试。对于上述两种策略的FVC估算结果, 本研究首先利用基于无人机影像提取的FVC真值影像进行定性评估, 然后利用RMSE和R2进行精度定量评估。
3 结果与分析 3.1 SRTVG方法的最佳输入特征筛选结果相较于现有仅使用遥感反射率的特征方案, 在加入地形因子和观测几何信息后, FVC估算结果的R2提升了7.552%—14.267%, RMSE降低了19.255%—28.022%(表 4)。地形特征和观测几何信息的特征重要性之和约为0.3(表 4), 表明它们在复杂地形区FVC估算中具有重要作用。综合来看, 特征方案3中的蓝波段反射率、红波段反射率、近红外波段反射率、地形因子和观测几何信息具有最高的FVC估算精度, 因此, 本研究选取这一组特征作为SRTVG方法的输入特征。
| 方案 Schemes |
特征 Features |
R2 | RMSE | R2变化幅度 R2change range |
RMSE变化幅度 RMSE change range |
| 1 | Red(0.54)、NIR(0.46) | 0.771 | 0.182 | 14.267% | -28.022% |
| Red(0.44)、NIR(0.24)、地形因子(0.12)、观测几何信息(0.2) | 0.881 | 0.131 | |||
| 2 | Red(0.37)、RE4(0.42)、SWIR2(0.21) | 0.821 | 0.161 | 7.552% | -19.255% |
| Red(0.36)、RE4(0.25)、SWIR2(0.11)、地形因子(0.10)、观测几何信息(0.18) | 0.883 | 0.130 | |||
| 3 | Blue(0.10)、Red(0.47)、NIR(0.43) | 0.816 | 0.163 | 8.333% | -20.245% |
| Blue(0.05)、Red(0.42)、NIR(0.23)、地形因子(0.09)、观测几何信息(0.21) | 0.884 | 0.130 | |||
| 地形因子包括高程、坡度和坡向；观测几何信息包括太阳高度角和太阳方位角；()中的数值表示特征重要性, 值域范围为0—1; RMSE: 均方根误差Root mean square error | |||||
图 4展示了利用SRTVG方法生成的2020年8月中旬青藏高原祁连山区、黄河源区和横断山区FVC估算结果；图 5、图 6和图 7展示了青藏高原的祁连山区、黄河源区和横断山区, SRTVG FVC数据、MultiVI FVC产品、GEOV3 FVC产品和GLASS FVC产品在区域细节上的表现效果。这4种数据在FVC空间格局上呈现出较高的相似性, 但是在刻画地表植被覆盖状况的精细程度和准确性方面存在较大差异。以同时期的Sentinel-2真彩色影像为参考, 在视觉效果上, SRTVG FVC数据能够精细、准确地反映出各种地表景观下的植被覆盖状况, 如农田和山地植被, 并且对高植被覆盖和低植被覆盖区域敏感。MultiVI FVC数据也能精细地反映出FVC空间格局, 但是对FVC高值存在着明显的低估。GEOV3 FVC和GLASS FVC数据主要揭示了大尺度的FVC空间格局, 其FVC整体数值相较于SRTVG FVC数据偏低。这种差异一方面是受观测尺度的影响, 较大的像元尺度更容易出现混合像元, 不容易出现纯植被覆盖的像元[34]；另一方面, 在青藏高原复杂地形区, 其估算精度可能较低, 需要进一步验证。
|

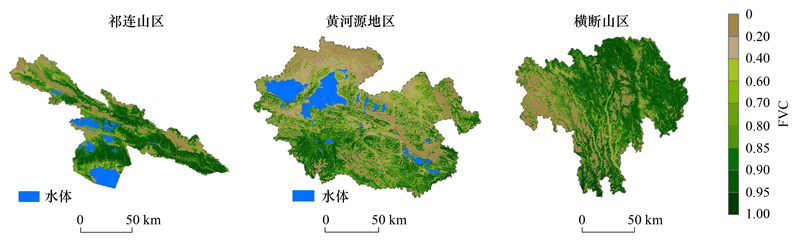

| 图 4 SRTVG方法生成的青藏高原测试区FVC结果 Fig. 4 FVC results of the Tibetan Plateau test area generated by the SRTVG method SRTVG：本研究发展的一种综合地表反射率、地形特征和观测几何信息的复杂地形区FVC遥感精细估算方法A Fine-scale FVC Estimation Method for Complex Terrain Area by Integrating Surface Reflectance, Terrain Features, and View Geometry |
|

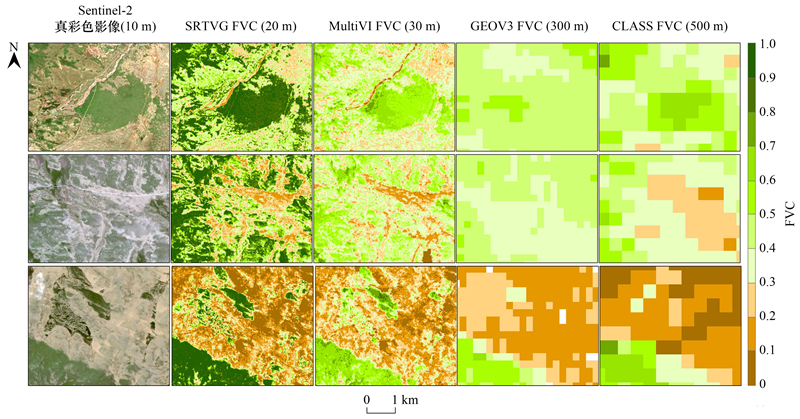

| 图 5 祁连山地区2020年8月中旬多种FVC数据集比较 Fig. 5 Comparison of various FVC datasets in the Qilian Mountain region in mid-August 2020 FVC影像中白色空白像元为缺失值；MultiVI FVC：基于多角度植被指数生成的植被覆盖度产品Multi-angle Vegetation Index FVC；GEOV3 FVC：地球观测组织生产的第3版植被覆盖度产品Group on Earth Observations Version 3 FVC；GLASS FVC：全球陆表参量产品中的植被覆盖度产品Global Land Surface Satellite FVC |
|

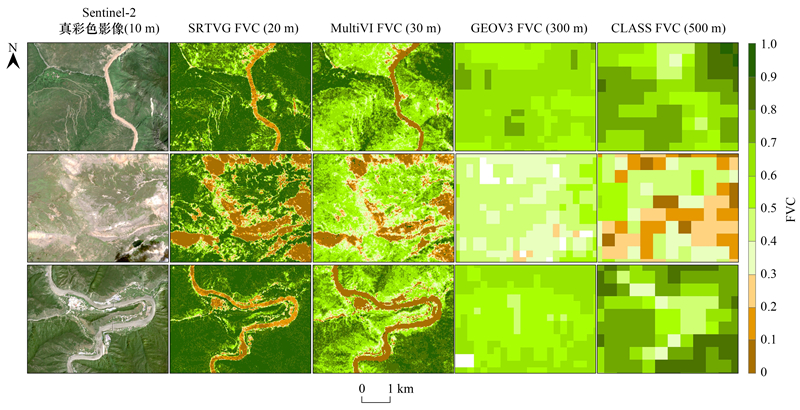

| 图 6 黄河源地区2020年8月中旬多种FVC数据集比较 Fig. 6 Comparison of various FVC datasets in the Yellow River Source region in mid-August 2020 |
|
| 图 7 横断山区2020年8月中旬多种FVC数据集比较 Fig. 7 Comparison of various FVC datasets in the Hengduan Mountains region in mid-August 2020 |
相较于30 m的MultiVI FVC数据, SRTVG FVC数据具有更优的FVC估算精度(R2=0.89, RMSE=0.13), 其RMSE相对降低了40.91%。如图 8, SRTVG FVC数据更为接近地面FVC的实际情况, 而MultiVI FVC数据在FVC高值区域表现出明显的低估现象, 导致其产品精度相对较低(R2=0.62, RMSE=0.22)。
|

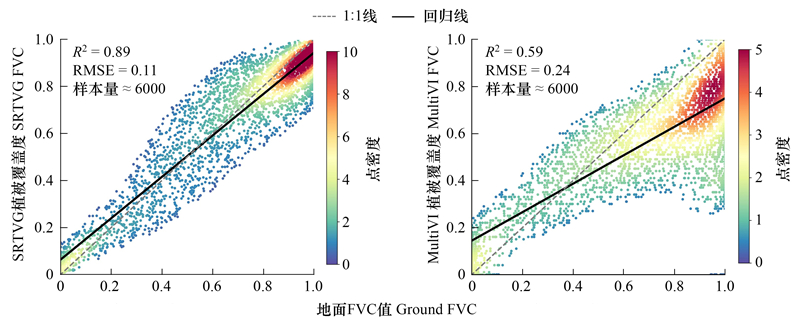

| 图 8 SRTVG FVC数据与MultiVI FVC数据在测试数据集上的表现效果 Fig. 8 Performance of SRTVG FVC data and MultiVI FVC data on the test dataset 为了在统一的空间尺度下进行比较, 原始20 m的SRTVG FVC数据已聚合到与MultiVI FVC数据空间分辨率一致的30 m; RMSE: 均方根误差Root mean square error |
相较于300 m的GEOV3 FVC数据, SRTVG FVC数据依然具有更优的FVC估算精度(决定系数R2=0.84, 均方根误差RMSE=0.10)(图 9), 其均方根误差相对降低了16.67%；此外, GEOV3 FVC数据集也具有良好的精度(R2=0.73, RMSE=0.12)(图 9)。受到无人机影像采集区域范围的限制, 能够涵盖300 m×300 m区域的样本数量较少, 导致本次评估的样本量有限, 仅包含23个地面验证样本。
|

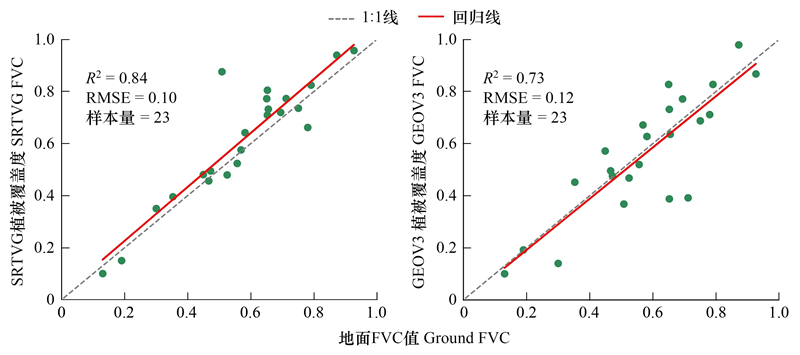

| 图 9 SRTVG FVC数据与GEOV3 FVC数据在测试数据集上的表现效果 Fig. 9 Performance of SRTVG FVC data and GEOV3 FVC data on the test dataset 为了在统一的空间尺度下进行比较, 原始20 m的SRTVG FVC数据已聚合到与GEOV3 FVC数据空间分辨率一致的300 m |
图 10展示了无人机可见光影像、基于无人机影像计算的FVC真值、SRTVG FVC数据、基于传统方法的FVC估算结果以及MultiVI FVC产品的对比图。从视觉效果来看, 以无人机影像和FVC真值影像为参考, SRTVG FVC数据能够最为准确地反映复杂地形区的植被覆盖状况, 基于传统方法的FVC估算结果次之, MultiVI FVC产品则难以准确反映高植被覆盖区域。
|
| 图 10 各种估算策略下的FVC估算结果比较 Fig. 10 Comparison of FVC estimation results under different estimation strategies |
如图 11所示, 相较于传统的复杂地形区FVC估算策略(R2=0.854, RMSE=0.145), SRTVG方法依然具有更优的FVC估算精度(R2=0.883, RMSE=0.130)。相较于表 4中使用原始反射率的FVC估算精度(R2=0.816, RMSE=0.163), 这两种估算策略均提高了复杂地形区FVC的估算精度, 但SRTVG方法的估算精度提升更大。
|

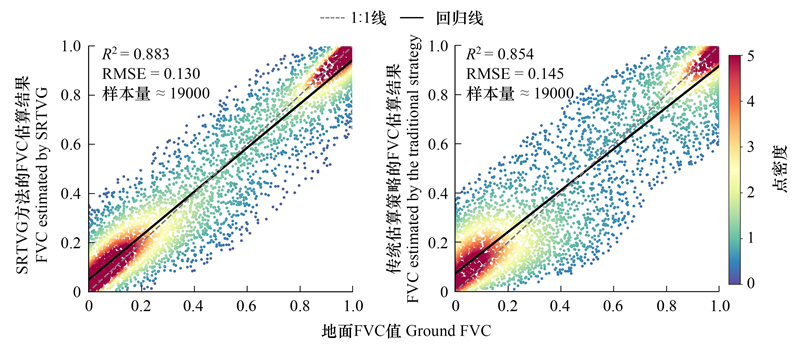

| 图 11 SRTVG方法和传统估算策略在测试数据集上的表现效果 Fig. 11 Performance of the SRTVG method and the traditional estimation strategy on the test dataset |
SRTVG方法能有效降低地形对FVC估算的影响, 提升复杂地形区FVC估算精度。现有基于机器学习的FVC估算方法主要利用低空间分辨率遥感数据来估算FVC[2, 33], 在复杂地形区的估算精度不高。这是因为低空间分辨率的遥感像元无法反映其内部的地形起伏和植被异质性, 并且反射率数据受地形影响较大。为此, 本研究利用RFR模型, 发展了一种综合遥感地表反射率、地形特征和观测几何信息的复杂地形区FVC遥感精细估算新方法(SRTVG)。SRTVG方法全面考虑了影响复杂地形区FVC估算精度的主要因素, 利用机器学习强大的学习能力和泛化能力, 准确建立了在各种地形和观测几何条件下遥感反射率与FVC之间的定量关系, 有效地减弱了复杂地形给FVC估算结果带来的不确定性。实验结果表明, 相较于仅使用反射率来估算FVC, 综合利用反射率数据、地形特征和观测几何信息来估算FVC, 其R2提升了7.552%—14.267%、RMSE降低了19.255%—28.022%。可见, 融入地形特征和观测几何信息有助于提升复杂地形区FVC的估算精度。
SRTVG方法拓展了复杂地形区FVC遥感估算的技术方法体系。为了克服地形效应对FVC估算的影响, 传统做法是先对反射率数据进行地形校正, 再进行FVC估算[39]。而本研究发现, 在机器学习模型中直接输入地形因子和观测几何信息更有利于提高FVC遥感估算精度(R2=0.883, RMSE=0.130), 优于传统做法的FVC估算精度(R2=0.854, RMSE=0.145)。这是由于地形校正方法难以完全消除地形效应, 特别是在崎岖山区和地表覆盖类型复杂的区域, 容易造成过校正[40], 从而增加了FVC估算的不确定性。SRTVG方法在一定程度上避免了地形校正带来的不确定性, 为复杂地形区FVC遥感估算提供了新思路。
SRTVG方法能够生产高空间分辨率和高精度的FVC数据。本研究利用SRTVG方法, 以Sentinel-2影像为数据源, 生产了20 m的高精度FVC数据(R2=0.89, RMSE=0.13), 能够在精细尺度上准确反映FVC的空间分布格局与局部细节。相比之下, GEOV3 FVC产品仅利用遥感反射率数据生成[38], 受地形影响较大。MultiVI FVC数据利用多角度遥感逐像元获取植被与土壤端元的NDVI值, 然后基于像元二分模型计算FVC[41]。然而, 由于NDVI在高植被覆盖区域存在饱和效应[42], 以及在植被异质性区域, 像元二分模型的端元值难以准确确定[41], 导致MultiVI在高FVC值区域存在明显的低估现象。实验结果表明, SRTVG FVC数据的RMSE相较于MultiVI和GEOV3 FVC产品分别降低了40.91%和16.67%。
4.2 SRTVG方法的局限性和展望复杂地形区的FVC遥感估算主要面临三方面的挑战, 包括地形引起的太阳辐射差异、地形遮挡以及地形引起的云雾干扰。本研究发展的SRTVG方法旨在减弱地形引起的太阳辐射差异对FVC估算的影响, 提升复杂地形区FVC估算精度。对于另外2方面的挑战, 可以在遥感数据预处理中进行充分消除, 有助于保障SRTVG方法的可靠性和准确性。例如, 地形引起的云雾干扰会明显降低遥感数据的质量, 通常可以利用遥感数据重建方法[43—44]对受云雾影响的数据进行重建恢复, 以提升遥感数据的质量。对于地形遮挡造成的阴影, 可以利用现有的地形阴影区光谱信息恢复方法[45—46]对地形阴影光谱信息进行恢复。
SRTVG方法依赖于大量高质量且具有代表性的训练样本。训练样本需要全面包含不同的植被类型、土壤类型、植被覆盖状况和地形条件, 以确保机器学习模型能够全面地学习到遥感数据到FVC的转换关系。因此, 在训练数据集代表性不够或样本量不足的情况下, 模型的准确性和可靠性可能会受到影响。但是, 随着近地面遥感的发展, 尤其是无人机遥感的发展, 为获取不同地表条件下的大量FVC真值数据提供了可能, 因此可在一定程度上解决代表性训练样本不足的难题。
地形信息和观测几何信息的准确性对SRTVG方法至关重要。本研究通过SRTM DEM数据获得了Sentinel-2影像像元的地形信息(如高程、坡度和坡向), 并从Sentinel-2影像的属性中获取了整个影像区域的平均观测几何信息(包括太阳高度角和太阳方位角)。尽管Sentinel-2单幅影像覆盖面积较小, 影像内像元的太阳高度角和太阳方位角可以认为相同, 但实际上仍存在差异。如果能够针对每个像元计算其具体的观测几何信息, SRTVG方法将具有更优的估算精度。对于覆盖范围更广的宽幅遥感影像, 如高分1号影像, 像元的观测几何信息可能存在较大变化, 特别是在影像的边缘区域, 此时有必要对每个像元的观测几何信息进行逐一计算。
5 结论受限于地形所导致的太阳辐射变化及遥感像元内部较强的异质性和复杂性, 复杂地形区的FVC遥感估算精度极为有限, 为此, 本研究发展了一种综合遥感地表反射率、地形特征和观测几何信息的复杂地形区植被覆盖度(Fractional Vegetation Cover, FVC)遥感精细估算新方法(A Fine-scale FVC Estimation Method for Complex Terrain Area by Integrating Surface Reflectance, Terrain Features, and View Geometry, SRTVG)。区别于传统策略先对输入的反射率数据开展地形校正之后再开展FVC估算, SRTVG方法采用了直接融入地形特征和观测几何信息这一策略, 不仅简化了技术流程, 避免了地形校正本身所引入的反射率过度校正等问题, 且提高了FVC估算精度。在青藏高原祁连山区、黄河源区和横断山区开展应用表明, 直接加入地形特征与观测几何信息后, SRTVG方法估算FVC的R2为0.89, 均方根误差(Root Mean Square Error, RMSE)为0.13；相较于未加入地形特征与观测几何信息, 新方法估算FVC的RMSE降低了19.26%—28.02%；相较于已有的MultiVI FVC产品和GEOV3 FVC产品, 新方法估算FVC的RMSE分别降低了40.91%和16.67%。在有大量高质量代表性训练样本的前提下, SRTVG方法可推广至其它地形复杂区的FVC遥感估算。
