2023, Vol. 43文章信息
- 王一鸣, 尹海伟, 孔繁花, 苏杰
- WANG Yiming, YIN Haiwei, KONG Fanhua, SU Jie
- 顾及屋顶绿化的城市三维生态网络构建——以南京市中心城区为例
- Construction of urban 3D ecological network considering green roofs: A case study of downtown Nanjing
- 生态学报. 2023, 43(22): 9121-9132
- Acta Ecologica Sinica. 2023, 43(22): 9121-9132
- http://dx.doi.org/10.20103/j.stxb.202303140478
-
文章历史
- 收稿日期: 2023-03-14
- 采用日期: 2023-06-02
2. 南京大学地理与海洋科学学院, 南京 210023
2. School of Geography and Ocean Science, Nanjing University, Nanjing 210023, China
快速城镇化致使城市生态空间不断被侵占, 进而导致生境破碎化、生物多样性减少、生态系统服务功能下降等一系列生态环境问题。城市绿色基础设施(Urban Green Infrastructure, UGI)作为城市结构中的自然生产力主体与自然生命支持系统, 是城市各项生态系统服务的主要供给来源[1—2]。因而, 通过增加城市绿地面积、提高绿化覆盖率与植被绿量、优化绿地空间格局被认为是一种有效缓解城市各类生态环境问题的基于自然解决方案(Nature-based solutions, NbS)[3]。实际上, 在土地供应紧张、土地价格昂贵的城市高密度区可用于增加地面绿化的面积非常有限[4—5], 而有建筑“第五立面”之称的屋顶绿化(Green roof, GR)日益成为解决高度城市化地区城市生态环境问题的重要手段和核心生态战略[6—8], 已在德国、美国、新加坡、日本等许多国家得到了大力推广应用[9]。
尽管GR已在许多国家推广应用了多年, 但目前大量的研究仍主要集中在GR植物筛选、种植基质调配、发展潜力评价、生态环境效益评估、政策法规制定等方面[5, 10—11], 而在片区和城市尺度上对其空间格局进行优化配置的研究尚不多见, 顾及GR的城市三维生态网络构建与优化研究则更少。目前, 许多国家出台了一系列推进GR的政策和法规, 使其建设面积和建成率大幅增长[12], 但这些屋顶生态空间仍十分破碎、缺乏相互之间, 以及与地面生态空间之间的联系。因而, 随着GR的不断发展, 亟需实现由建筑物单体的自主选择向区域统筹和整体优化转变, 并建立GR空间与地面生态空间的有效连接, 从而实现屋顶与地面生态空间的整合分析与统筹规划。
GR建设适宜性评价是进行GR空间格局优化、建设顾及GR的城市三维生态网络的重要前提和基础。目前的研究大多基于现状调查与高分辨率遥感影像数据, 选取建筑年代、结构特征、屋顶小气候、功能属性等评价指标[10, 12—14], 采用多因子叠置方法评价GR的建设适宜性。然而, 这类研究尚难以准确提取建筑高度和屋顶坡度等建筑物的重要结构参数及其周边地面生态空间的三维冠层结构信息(这些参数对GR技术的适用性和具体方案设计具有重要影响[10]), 且未统筹考虑地面与屋顶空间的潜在联系, 造成GR建设适宜性评价的指标体系不够全面、结果仍存在较大偏差[15]。近年来, 激光雷达(LiDAR)技术的快速发展, 能够大幅减少野外调查的工作量[16]。使用高精度的LiDAR三维点云数据, 为准确提取三维绿地冠层结构信息与建筑结构参数提供了新的解决方案[14, 17], 高效推动城市生态空间网络构建由二维走向三维[18—19]。同时, 构建更为全面的GR建设适宜性评价的指标体系, 还需要结合高分辨率遥感影像、网络中的建筑大数据等常用数据, 获取建筑物高度、屋顶坡度等结构参数、建筑年代与功能属性等信息, 以提高GR建设适宜性评价的准确度。
构建多维多尺度的生态网络体系, 实现破碎生态斑块之间的有效连接, 已成为世界各国提升景观连通性、保护生物多样性、修复生态系统服务功能的重要生态战略[20—22]。近年来, 城市生态网络构建与优化的研究大量涌现, 技术方法也日益丰富[23—25], 常用的方法有图谱理论[26]、最小费用路径[27]、MSPA、电路理论[28]等。但是, 既有研究多关注二维的地面生态空间, 多基于二维数据信息进行生态源地选取、阻力面构建, 考虑地面生态空间三维植被冠层结构信息与生境质量的城市三维生态网络构建研究尚不多见[29—30], 且统筹考虑地面与屋顶空间、顾及GR的三维生态网络构建研究则更为少见。作为城市的空中绿化系统, GR是城市三维生态系统的重要组成部分, 它能够为通过飞行或者依靠气流传播的高流动性生物(鸟类、昆虫等)提供栖息地和垫脚石, 并为植物的花粉传播提供更多机会[31—34]。可见, GR在提高城市破碎生态斑块之间的景观连通性和优化城市三维生态网络等方面能够发挥重要作用。因此, 有必要整合地面与屋顶生态空间, 开展顾及GR的城市三维生态网络构建研究, 实现城市GR生态系统与地面生态空间的有效连接。
鉴于此, 本文以南京市中心城区为例, 在高精度LiDAR、高分辨率遥感及网络建筑大数据等多源数据的支撑下, 首先采用多因子叠置方法, 从建筑高度、屋面坡度、建筑年代和历史文化属性四个方面, 对研究区GR建设的适宜性进行了评价；其次, 在三维建筑与植被冠层结构信息基础上, 利用最小费用路径、电路理论等方法, 构建了有无顾及GR两种情景下的三维生态网络, 进而分析了顾及GR对城市三维生态网络的潜在影响。本研究构建了顾及GR的城市三维生态网络整合分析框架, 实现了GR空间与地面生态空间的有效连接与统筹规划, 可为高密度城市地区三维生态空间的整体优化提供决策依据与参考信息。
1 研究区概况南京市位于亚热带季风气候区, 自然环境条件优越, 适宜发展GR。南京中心城区高密度开发建设致使城市绿地匮乏、景观连通性不断下降、生物多样性日益减少, 因而大力发展GR是提升中心城区绿地率、修复绿地系统生态功能的重要策略。2014年以来, 南京出台了鼓励GR发展建设的相关政策, 但2019年南京市绿化园林局的统计数据显示, 南京市既有GR面积约0.49km2, 建成率仅为0.7%, 这说明亟需进一步加大GR建设的支持力度, 同时也表明未来GR仍有很大的发展潜力。本文根据LiDAR数据的范围, 选择南京市中心城区作为研究区(图 1), 包括鼓楼区、玄武区、秦淮区全部区域, 以及建邺区、雨花台区、栖霞区和江宁区部分地区, 面积约为488.95km2。
|

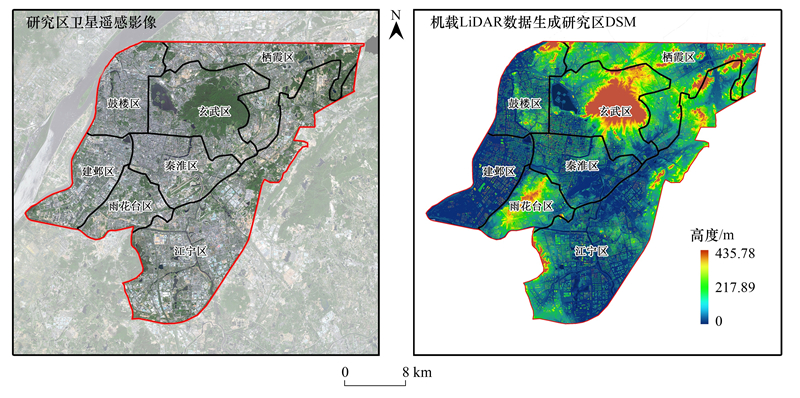

| 图 1 研究区域概况 Fig. 1 Overview of the study area DSM：数字地表模型 |
本研究使用的数据主要包括：1)2019年南京高分辨率卫星影像图(分辨率1m×1m)和机载LiDAR点云数据(4.16点/m2), 数据来源于江苏省测绘工程院；2)2020年7月的Landsat8卫星遥感影像数据(NASA：https://www.nasa.gov/), 3)从开放网站(https://nanjing.fang.com和https://sn.lianjia.com)获取的居住区、建筑大数据等信息, 包含建筑建设年代、面积、位置和数量的属性。
首先, 基于高分辨率卫星图像通过目视解译获取研究区的土地利用数据。然后, 使用2020年Landsat8卫星遥感影像数据计算归一化植被指数(Normalized Difference Vegetation Index, NDVI), 并提取NDVI值大于0.2的区域作为植被区域[18]。再次, 使用LiDAR360 4.0版软件对LiDAR点云数据进行预处理[16], 并结合土地利用数据, 从点云数据导出归一化数字地表模型(nDSM)、植被nDSM-V(vegetation nDSM)和建筑nDSM-B(building nDSM)。最后, 将所有空间数据(如建筑、NDVI等)均重采样或预处理为2米空间分辨率的栅格数据。
2.2 研究方法本文从GR建设适宜性评价、基于LiDAR点云植被冠层提取以及城市三维生态网络构建等三个步骤, 搭建了顾及GR的城市三维生态网络构建的技术框架(图 2)。
|

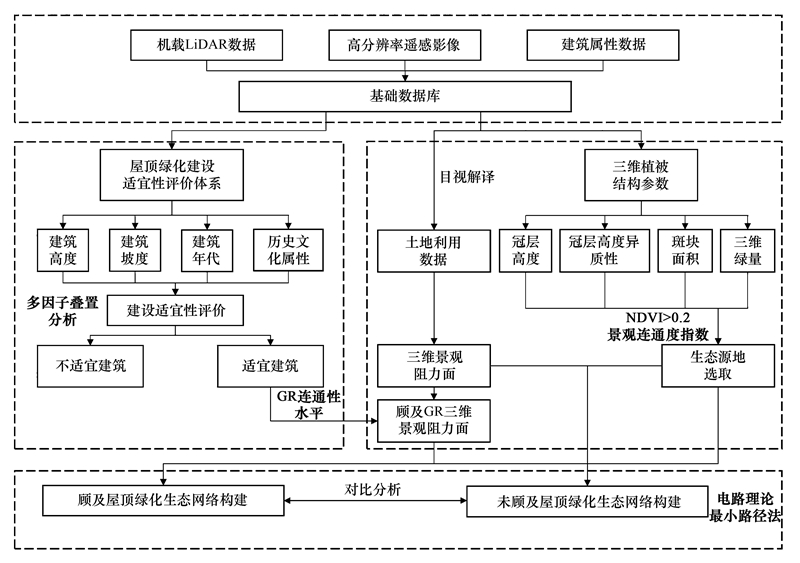

| 图 2 技术路线 Fig. 2 Technical workflow NDVI：归一化植被指数；GR：屋顶绿化 |
根据前人的相关研究[10, 29, 35]、研究区的实际情况和数据的可获得性, 本文选择建筑高度、屋面坡度、建筑年代和历史文化属性四个因子, 采用多因子叠置分析综合评价GR建设的适宜性(表 1、图 3), 选取同时满足四个因子的屋顶作为适宜建设的GR。
| 评价要素 Indices |
要素阈值 Threshold |
建设指引 Construction guidelines |
其他说明 Explanation |
| 建筑高度 Building height |
＜12层(高度低于40m)或≥12层具有1.5m以上女儿墙 | 适宜建设 | 建筑高度大于40m时，屋顶风速较大，不利于植物生长[35] |
| ≥12层(高度高于40m)且不具有1.5m女儿墙 | 限制建设 | ||
| 屋面坡度 Roof slope |
屋面坡度＜20° | 适宜建设 | 屋面坡度影响屋顶绿化的安装[13, 36] |
| 屋面坡度≥20° | 限制建设 | ||
| 建筑年代 Building age |
建筑年限＜50年 | 适宜建设 | 建筑年限可以作为标准，间接表示屋顶承载力，同时我国普通建筑使用年限为50年[37] |
| 建筑年限≥50年 | 限制建设 | ||
| 历史文化属性 Historical and cultural attributes |
国家、省、市级文物保护街区、保护单位、历史风貌区 | 禁止建设 | 历史建筑因其历史文化保护价值，禁止安装屋顶绿化 |
|

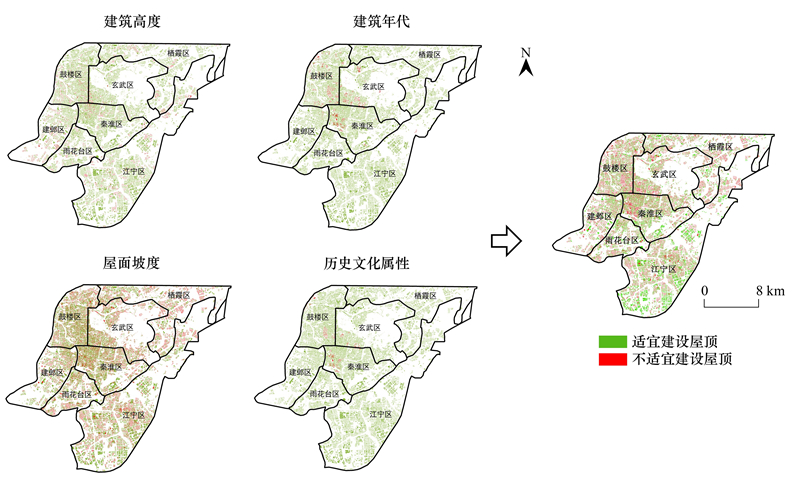

| 图 3 屋顶绿化建设适宜性评价结果 Fig. 3 Suitability evaluation results of green roof |
高层建筑屋顶的风速远高于地面, 而GR通常选择根系较浅的植物群落, 其抗风能力较弱。因而, 通常认为当建筑高度大于40m或超过12层时, 不适宜建设GR[35], 但如果高层建筑屋顶建有1.5m以上的挡风板、女儿墙等挡风装置时, 则适宜建设GR[29]。本文基于LiDAR三维点云数据生成的数字表面模型(Digital Surface Model, DSM), 提取建筑高度, 并辨识屋顶是否建有挡风装置, 从而筛选出40m以下或40m以上具有1.5m以上女儿墙的建筑屋顶作为建设GR的候选建筑(图 3)。
既有研究表明, 当屋顶坡度超过20°时, GR的工程难度显著增加, 建设、维护和管理成本大幅提高[29]。因而, 本文基于DSM进行坡度分析, 并提取屋顶坡度小于20°的建筑作为建设GR的候选建筑(图 3)。由于不同时期建设的建筑物执行的建筑标准不同, 因而建筑年代可间接表征不同时期建筑屋顶的承载力[14]。本文通过在大数据采集的居住区和建筑信息中提取建筑年代数据, 按照50年的阈值将GR建设的适宜性分为两类(图 3)。另外, 南京作为历史文化名城, 中心城区内有许多历史保护建筑, 因其独特文化价值和不可再生的特性, 加之历史建筑年代久远、屋顶承重载荷低、多为坡屋顶, 故历史保护建筑不适宜建设GR[35]。因此, 本文根据《南京市历史名城保护规划》, 辨识出历史保护区内的建筑, 并将其设置为不适宜建设GR(图 3)。
2.2.2 基于LiDAR三维点云数据的植被冠层结构参数提取本文基于LiDAR三维点云数据, 提取冠层高度、冠层高度异质性、斑块面积、三维绿量四个三维植被结构参数[38—39](图 4)。冠层高度既可以表征地面生态空间的三维结构, 也可以间接表征地面生态空间与GR的生态联系强度, 因为GR一定范围内适宜的地面植被冠层高度能够增加昆虫等生物在地面生态空间与GR之间迁移扩散的可能性, 促进生物在GR上筑巢和觅食[40]。冠层高度异质性可以表征生境的复杂性和生物多样性[41]；斑块面积直接影响城市生态空间中能量和养分的分布, 进而影响物种的分布和生产力水平, 是决定物种丰富度的主要因素[42]；三维绿量能更好地描述植被的空间结构, 更精确地表征植被的生态效益水平及物种群落的丰富程度[43]。具体提取方法详见表 2。
|
| 图 4 基于LiDAR数据提取的植被结构参数 Fig. 4 Vegetation structure index derived from LiDAR data |
首先, 将NDVI大于0.2、面积大于1hm2的生态斑块作为景观连通性的评价对象, 以可能连通性指数(PC)作为评价参数, 在Conefor 2.6软件中将距离阈值设为1000m, 连通性概率设为0.5, 并将获取的斑块重要性指数(dPC)前10%的斑块作为生态源地[18]。
本文将研究区的景观类型划分为绿地、农田、水域、道路及建设用地5种类型, 参考相关文献, 基于不同景观类型进行基础阻力赋值(表 3), 并对斑块内部不同的属性进行分级, 参考相关研究[18, 20, 42], 确定相应的阻力系数(表 4), 并采用公式1计算不同景观类型的阻力值[45], 所景观类型合并得出总阻力面。
|
(1) |
| 绿地 Garden land |
农田 Farmland |
水域 Water |
道路 Road |
建设用地 Construction land |
|
| 基准阻力值Base impedance values | 5 | 20 | 40 | 80 | 100 |
| 土地利用类型 Land use type |
分类 Classification |
分级 Grading |
阻力系数 Resistance coefficient |
土地利用类型 Land use type |
分类 Classification |
分级 Grading |
阻力系数 Resistance coefficient |
||
| 绿地 | 斑块面积/hm2 | ≥100 | 0.8 | 道路Road | 道路等级 | 铁路 | 1.75 | ||
| Garden land | 10—100 | 1 | 快速路 | 1.5 | |||||
| 1—10 | 1.6 | 主干路 | 1.25 | ||||||
| ≤1 | 2 | 次干路 | 1 | ||||||
| 冠层高度/m | ≥15 | 0.8 | 支路 | 0.75 | |||||
| 10—15 | 1 | ||||||||
| 5—10 | 1.2 | 建设用地 | 适宜屋顶绿化 | 连通性3级 | 0.5 | ||||
| ≤5 | 1.3 | Construction land | 连通性2级 | 0.35 | |||||
| 冠层高度 | ≥5 | 0.8 | 连通性1级 | 0.2 | |||||
| 异质性/% | 2.5—5 | 1 | |||||||
| 1—2.5 | 1.2 | 其他建 | 容积率 | ＜1 | 0.8 | ||||
| ＜1 | 1.3 | 设用地 | 1—2 | 0.9 | |||||
| 三维绿量/m3 | ≥100 | 0.8 | 2—4 | 1 | |||||
| 50—100 | 1 | 4—6 | 1.1 | ||||||
| 20—50 | 1.2 | ≥6 | 1.2 | ||||||
| ＜20 | 1.3 | ||||||||
| 农田 | 水田 | — | 0.8 | 建筑 | ＜20 | 0.8 | |||
| Farmland | 水浇地 | — | 1 | 密度% | 20—40 | 0.9 | |||
| 旱地 | — | 1.2 | 40—60 | 1 | |||||
| 水域 | 面积/hm2 | ＜10 | 1 | 60—80 | 1.1 | ||||
| Water | 10—100 | 1.25 | ≥80 | 1.2 | |||||
| ＞100 | 1.5 | ||||||||
式中, Ci为斑块i的景观阻力值, Mi为斑块i对应的景观类型的基准阻力值, Wij为斑块i的第j个属性分级后的景观阻力系数。
本文构建了顾及GR与否两种情景下的景观阻力面, 在顾及GR的情景中, 本文统筹考虑GR景观连通性水平。基于Dong等人的研究, 本文将GR的高度、面积和斑块之间的水平距离视为景观连通性的主要影响因素[30], 计算了两个城市屋顶景观格局指数：可达性指数(Accessibility Index, ACI, 反映生物从地面到达屋顶, 并停留甚至栖息的可能性)和阻力指数(Resistance Index, RI, 测度在城市某范围内生物、水分及养分在地面绿地与各屋顶生态斑块之间运动的难易程度)(公式1、公式2)[30, 46], 并将两个指标归一化后等权重相加得到GR的连通性水平, 并采用自然间断点法将其由高到低分为3级。最后, 基于ArcGIS平台中的Linkage Mapper Toolkit工具箱, 模拟得到顾及GR与否的两种情景下生态源地之间的最小费用路径, 形成生态网络(图 5)。
|
(2) |
|
(3) |
式中, IACI为可达性指数; ai为(屋顶)斑块i的面积; hi为(屋顶)斑块i离地面最近处的高度。IRI为阻力指数; z为矫正系数, 取值城市平均屋顶界面高度倒数; Di为(屋顶)斑块i到最邻近斑块距离, 计算时取两斑块中心之间的距离; ah为与(屋顶)斑块i距离最近的斑块面积。
3 结果与分析 3.1 适宜建设的GR分布特征屋顶绿化建设适宜性研究结果表明：适宜屋顶绿化面积约为2879.62hm2, 占总建筑面积6181.03hm2的46.59%, 比重接近一半。南京市中心城区适宜的GR分布较为不均衡, 由分区适宜GR面积统计表(表 5)以及适宜建设GR识别结果(图 3)可见, 鼓楼区、玄武区适宜GR分布相对密集, 但占区总屋顶面积比重较低。这两个区作为南京老城区, 建筑分布较为密集, 但由于建筑年代较为久远、坡屋顶建筑较多、面积较小以及市中心高层建筑较多, 导致适宜的GR占比较低。而江宁区、雨花台区和栖霞区开发建设较晚, 屋顶面积较大且以平屋顶为主, 因此适宜建设GR建筑的比例较高。总体而言, 南京市中心城区适宜建设GR面积占比接近50%, 具有较高的GR建设潜力, 如果将潜在区域进行GR建设, 将对整个中心城区生态、社会、经济产生重要的积极影响。
| 区名称 District name |
区屋顶总面积 Total roof area of each district/hm2 |
适宜屋顶绿化总面积 Total suitable green roof area/hm2 |
适宜屋顶绿化占区屋顶总面积比值 Proportion of suitable roofs to all roofs in each district/% |
适宜屋顶绿化占研究区屋顶总面积比值 Proportion of suitable roofs to all roofs in the study area/% |
| 鼓楼区 | 967.71 | 377.15 | 38.97 | 13.10 |
| 建邺区 | 509.00 | 220.56 | 43.33 | 7.66 |
| 江宁区 | 1884.40 | 1044.22 | 55.41 | 36.26 |
| 栖霞区 | 691.59 | 305.79 | 44.22 | 10.62 |
| 秦淮区 | 947.18 | 441.50 | 46.61 | 15.33 |
| 玄武区 | 723.38 | 266.04 | 36.78 | 9.24 |
| 雨花台区 | 457.77 | 224.36 | 49.01 | 7.79 |
| 总计Sum | 6181.03 | 2879.62 | — | — |
在三维情景下对比两种情景生态廊道(表 6)可以发现, 顾及GR建设后的生态廊道数量有所增加, 由原先的205条增加到209条, 廊道总长度由340.92km增加为369.36km, 而平均每条廊道的单位距离加权成本阻力值由8.49降低为7.55。生态廊道数量和长度的增加以及成本阻力值的减小都表明了顾及GR的城市三维生态网络格局得到明显改善。顾及GR的生态网络的平均长度有所增加, 由1663.04m增为1767.28m, 这是由于顾及GR的生态网络以GR作为踏脚石, 增加了数条长距离跨越城市建成区的廊道, 弥补了在建筑密集区生态廊道的空白。
| 不同情景生态廊道 Ecological corridors for different scenarios |
廊道数量 Number of corridors |
平均长度 Average length/m |
单位距离阻力值 Resistance value per unit distance |
廊道重合率 Corridor overlap rate/% |
廊道变化率 Corridor change rate/% |
| 未顾及GR生态廊道 Ecological corridor not considering GR |
205 | 1663.04 | 8.49 | 68.88 | 31.12 |
| 顾及GR生态廊道 Ecological corridor considering GR |
209 | 1767.28 | 7.55 | 62.18 | 37.82 |
在是否顾及GR的两种情景下(图 5), 研究区的东北部和西南部区域生态网络分布均较为密集且生态廊道长度较短, 在这些地区生态源地分布较为密集, 建筑密度较低, 使得这些区域的整体景观连通性较好。在研究区中部区域, 两种情景中生态廊道分布均较为稀疏, 这是由于在高密度城市建成区, 缺少生态源地且能够充当踏脚石的绿地斑块数量较少。两种情景下重合部分生态廊道多穿越城市中生态环境优越的地区, 这些地区多为大面积且三维植被景观良好的城市绿地, 这些区域阻力值最低, 是生物迁徙最为优先选择的生态廊道；在未顾及GR情境下的差异生态廊道穿越的地区多为城市水道、道路边绿地以及居住区内绿地, 这些区域受到人为干扰的可能性较大；在顾及GR情境下差异生态廊道多以建设用地内生态连通性指数较高的适宜GR作为踏脚石, 结合周边绿地形成新的生态廊道。产生这些差异的原因是由于GR的加入降低了部分建设用地的阻力值, 而其中生态连通性较高的GR作为高流动性生物的踏脚石与周边城市绿地产生有效联系, 从而在高密度城市建成区形成新的生态廊道, 优化了整体城市生态网络。
|

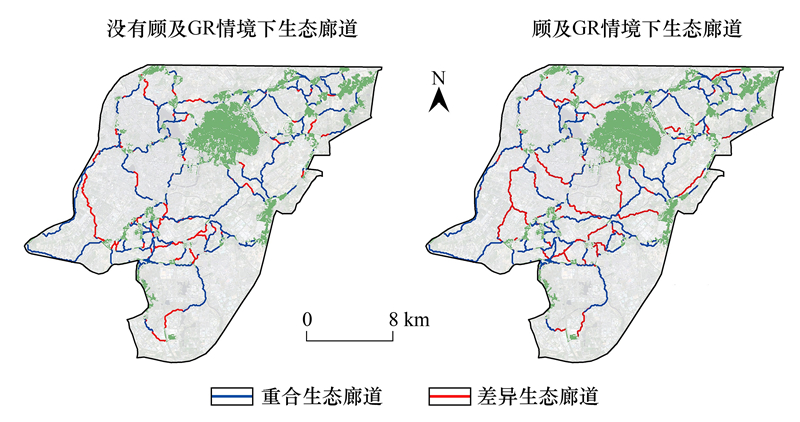

| 图 5 不同情境下生态廊道总体对比 Fig. 5 Overall comparison of ecological corridors under different scenarios |
两种情景下的生态网络在不同区域差异不同(图 6), 其中最为明显的是城市中心地区, 顾及GR情景下的生态廊道数量和密度明显高于未顾及的情景。新增的生态廊道集中在鼓楼区、玄武区西南部、建邺区东北部和秦淮区等核心区域, 这些区域建筑分布密集, 绿地较为匮乏。GR能够作为踏脚石, 增加这些区域的景观连通性, 从而形成长度较长, 横跨城市建成区的生态廊道, 一定程度上增加了生态网络的密度, 对中心区较为稀疏的生态网络有所优化。在雨花台区和江宁区西南部, 这些区域分布着大量的工业建筑和较为密集的生态源地, 大面积的工业建筑屋顶提供更多的设计可能性和食物来源, 对生物多样性有积极的影响。因此在这些区域新增了部分长度较短的生态廊道, 对原先生态网络进行了补充。而在栖霞区和江宁区东北部等生态基础较好的地区, 建筑多以坡屋顶住宅为主, 筛选出的适宜建设的GR较少, 因此生态廊道整体变化不大。
|

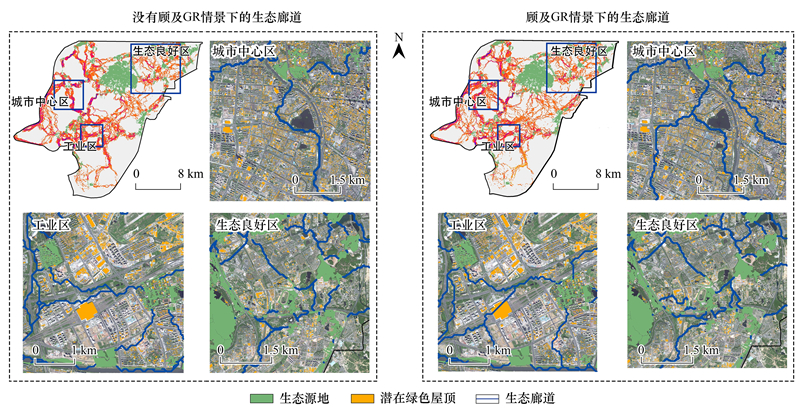

| 图 6 不同情景生态廊道模拟结果 Fig. 6 Simulation results of ecological corridor in different scenarios |
结合适宜建设GR识别结果以及不同情景下生态廊道模拟结果, 针对不同区域应采取针对性的策略, 从而使GR对于生态网络的优化作用最大化：(1)针对城市中心区域, GR在优化生态网络方面有着关键性作用。该区域建筑分布密集, 多为老旧城区, 可以利用城市更新的机会将GR建设与老旧建筑更新升级相结合。在政策和资金方面有优势且在该地区分布密集的公共和商业建筑, 可以作为GR的优先建设区域[30, 35]。(2)针对城市边缘的工业区, 工业建筑较大的屋顶面积有利于GR起到作为生物栖息地的作用[13]。因此应通过规划工具促进GR推广, 以便于GR和新建筑能够以综合方式进行规划、设计和建造。(3)对于适宜GR的密度较低、生态环境较好的栖霞区和江宁区东北部生态区域, 该区域整体景观连通性较高, 应在保障和利用现有生态空间的基础上结合GR优化生态网络, 从而保障南京中心城区东部及北部的生态连通性。
4 讨论与结论 4.1 讨论现有研究多关注二维的地面生态空间, 多基于平面数据信息构建城市生态网络, 忽略了三维植被冠层结构信息所表征的多元生态位以及地面与GR之间的衔接作用对于城市生态网络的影响, 可能会造成模拟结果的准确性以及生态网络功能有效性的降低。本研究在GR对三维景观连通性作用的基础上, 构建了顾及GR的城市三维生态网络构建的技术框架, 该框架通过高精度LiDAR数据获取建筑高度、屋面坡度和屋顶周边三维植被信息等关键结构参数, 丰富了城市生态网络构建数据源。本文将城市三维植被结构与GR的景观连通性水平引入城市生态网络的构建中, 响应了高密度城市地区集约发展和三维空间整体优化的需求, 同时实现了GR空间与地面生态空间的有效连接与统筹规划, 为顾及GR的三维生态网络构建提供了可操作的技术框架。
本文仍存在一定局限性: 在适宜的GR筛选时, 现有数据仅包含建筑属性数据, 缺少建筑物承重信息, 同时缺少对业主支付意愿、政策支持等因子的考虑；在生态网络的构建中, 不同物种的扩散距离, 以及物种在GR以及不同土地利用类型之间迁移的能力存在显著差异[18], 本文因缺少研究区范围内不同物种生物扩散能力的详细观测数据, 未能针对不同物种设置相应的距离阈值和阻力值。虽然垂直绿化可以作为走廊, 使生物更容易向屋顶扩散[47], 但因缺乏城市建筑立面信息等原因, 同时鉴于垂直绿化的高成本, 故本研究未将垂直绿化考虑在内。因此, 在指导实践的研究中应完善相关数据(建筑承重信息、建筑立面信息、居民支付意愿、物种多样性数据等)的收集整理, 从而进一步提高结果的准确性和科学性。
4.2 结论本文依托LiDAR点云、高分辨率遥感及建筑属性等多源数据, 采用多因子叠置的方法从建筑高度、屋面坡度、建筑年代、历史文化属性四个方面筛选了适宜建设GR的建筑, 并在在三维情景下结合GR, 基于最小费用路径、电路理论等方法构建生态网络, 进而分析了顾及GR对城市三维生态网络的潜在影响。研究结果表明：南京市中心城区适宜建设的GR面积占比接近50%, 具有很高的GR建设潜力；GR的建设能够有效优化城市生态网络, 提升生态网络密度以及降低生态廊道平均阻力值；GR对生态网络的优化作用在不同区域存在显著差异, 在城市中心区域优化作用最为明显, 在工业区次之, 在生态良好片区优化作用较小。本研究可为高密度城市地区通过整合地面与屋顶绿地空间来优化生态网络提供参考和决策依据。
