我国陆地生态系统具有巨大碳汇, 在“碳中和”目标的实现中将发挥巨大作用^[1]。然而近年来, 城市化地区高强度的开发导致生态空间破碎化、孤岛化, 阻碍了生态流的扩散, 削弱了生态系统服务能力, 生态系统碳汇功能受到严重威胁^[2]。生态网络能够促进生态系统物质、能量流动^[3], 减少景观破碎化的负面影响, 保障生态系统服务供给^[4]。因此构建生态网络已成为维持景观连通性、提升包括固碳在内的生态系统服务功能的重要手段。

有关生态网络的研究在生态系统服务功能维持^[5]、生物多样性保护^[6]、游憩环境改善和绿色基础设施建设^[7]、生态空间管控^[8]、生态修复优先区诊断^[9]、生态安全格局^[10]、国土空间治理^[11]等方面已取得较多进展, 并形成“生态源地识别-生态阻力面构建-生态廊道提取”的基本范式^[12]。生态源地识别通常选取自然保护区、生态保护红线等自然斑块^[13]或利用生态系统服务^[14]、生态敏感性^[15]、生境质量^[16]、形态学空间格局分析^[17]等方法进行提取。生态阻力面构建多基于土地利用类型赋值^[18—19], 但是该方法易忽略同种土地利用类型间的内部差异^[20], 因此有学者引入夜间灯光数据^[21]、地形因素^[22]、连通性指数^[23]等指标进行修正。生态廊道的提取方法包括最小累积阻力模型(MCR)^[17]、电路理论^[24]、重力模型^[16]等。总体来看, 生态网络构建的研究已日趋成熟, 在各领域应用研究不断积累。但在全球气候变化的大背景以及我国碳达峰碳中和(“双碳”)的政策要求下, 学者们有必要关注如何在生态网络构建分析框架中耦合碳排放因素, 以提高生态网络的多功能性和稳定性, 并促进以固碳增汇为目标的生态保护与修复。目前已有研究将产业格局纳入生态网络构建中^{[16, 25]}, 设置生态-经济战略节点, 为本研究提供了实践和理论依据。呼包鄂榆城市群是我国典型的快速城市化地区, 引领我国中西部经济发展^[26]。城市群矿产资源富集, 以工业化带动经济发展的特征明显, 尤其以煤电、煤化工、钢铁等能源开采和高耗能高排放(“两高”)行业为主导, 是碳排放的高强度地区, 减排任务迫在眉睫^[27]。同时, 呼包鄂榆城市群地处农牧交错带, 生态本底脆弱^[28], 资源开采、城市用地扩张等导致生态用地破碎化, 加剧了区域内防风固沙和碳储存等生态系统服务功能的下降^[29], 引发了生境破坏、污染加剧等一系列生态问题。在《黄河流域生态保护与高质量发展规划纲要》(2021年10月8日)的政策引领下, 呼包鄂榆城市群是当前生态系统保护修复的热点区, 对其进行耦合空间碳排放的生态网络构建的研究极具重要性和紧迫性。

综上, 本研究以呼包鄂榆城市群为研究区, 基于生态系统服务和连通性评价识别生态源地, 利用空间主成分分析确定研究区生态阻力面, 采用电路理论和重力模型提取生态廊道, 得到区域景观生态格局; 通过获取夜间灯光数据模拟得到城市群栅格尺度碳排放空间格局, 并与景观生态格局进行空间叠加, 以此补充“生态-碳排”耦合节点和规划廊道, 进而构建考虑区域碳排放空间格局的城市群生态网络, 以期为城市群固碳增汇的生态保护修复提供技术支撑。

1 研究区概况与数据来源 1.1 研究区概况

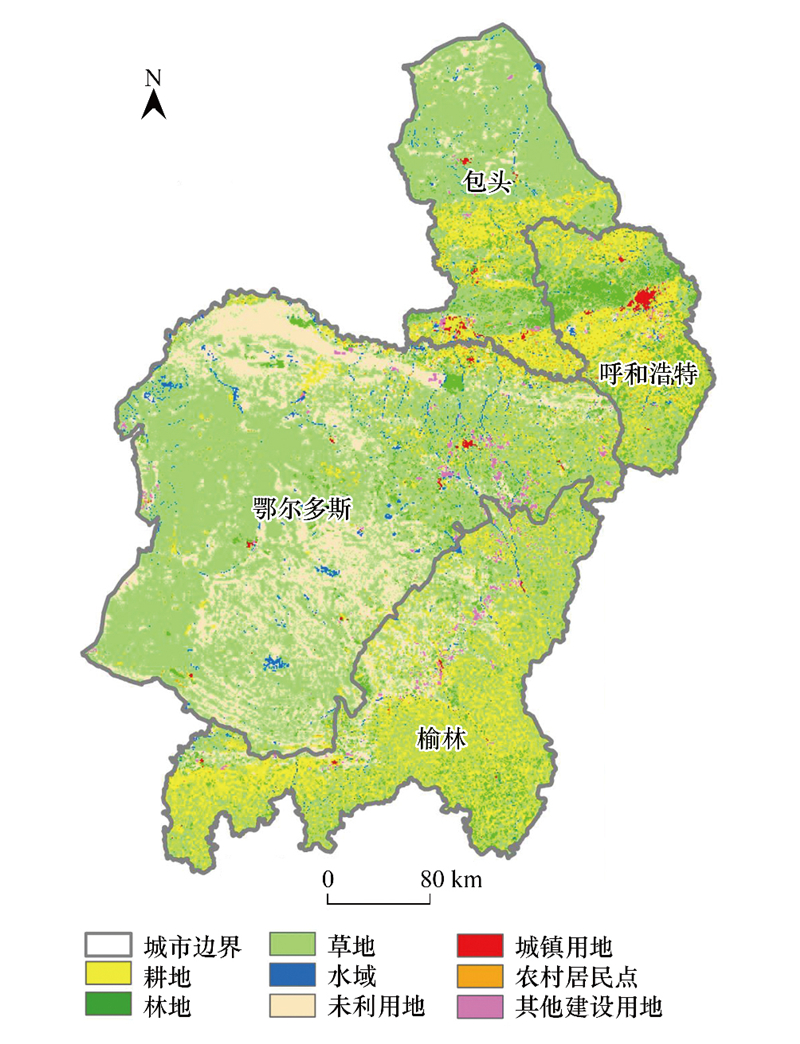

呼包鄂榆城市群包括内蒙古自治呼和浩特市、包头市、鄂尔多斯市和陕西省榆林市(图 1), 空间范围为106°28′E—122°18′E, 36°48′N—42°44′N, 总面积17.5万km²。研究区属温带大陆性季风气候, 地跨我国干旱半干旱生态脆弱区, 土地利用类型以草地为主, 约占总面积的54.5%, 耕地次之, 占总面积的17.9%。经济发展方面, 城市群拥有两个国家级千万千瓦级煤电基地和两个国家级现代煤化工产业示范区, 以工业带动经济发展的特征突出。

1.2 数据来源

采用的数据包括2020年土地利用类型数据、DEM数据、归一化植被指数、夜间灯光数据、GDP数据等。其中土地利用数据、归一化植被指数和GDP数据来源于中国科学院资源与环境科学数据中心(https://www.resdc.cn/), DEM数据来源于中国科学院地理空间数据云(http://www.gscloud.cn/), 夜间灯光数据来源于全球NPP-VIIRS合成数据集(https://doi.org/10.7910/DVN/YGIVCD), 空间分辨率均为1km×1km; 各县区(旗)能源消费数据来源于《呼和浩特统计年鉴》(2017—2021)、《包头统计年鉴》(2017—2021)、《鄂尔多斯统计年鉴》(2017—2021)、《榆林统计年鉴》(2017—2021)等。

针对研究区本底状况, 选取5种生态系统服务, 包括水源涵养、碳储存、土壤保持、防风固沙和生境质量服务, 各服务的计算方法及数据来源如表 1所示, 其中气象数据均采用2015—2020年的5年平均值。

2 研究方法

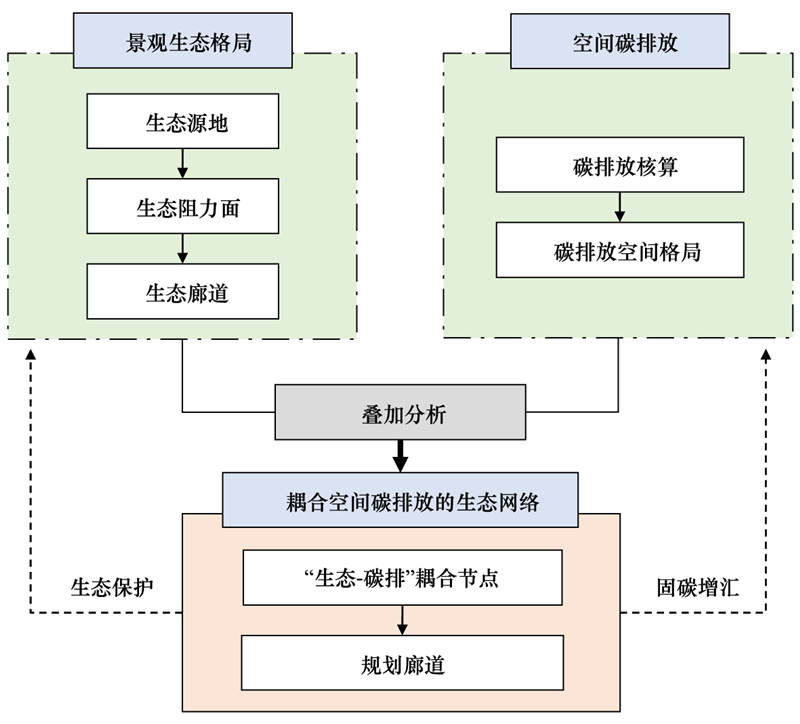

旨在“双碳”背景下, 面向固碳增汇目标, 通过耦合空间碳排放因素改进生态网络构建方法, 分为3个步骤(图 2)。首先是按照“生态源地识别-生态阻力面构建-生态廊道提取”的基本范式构建区域景观生态格局; 其次基于碳排放量核算结果, 通过夜间灯光数据模拟得到栅格尺度碳排放空间格局; 最后对前2步所生成的景观生态格局和碳排放空间格局进行叠加分析, 在二者的空间冲突处设置“生态-碳排”耦合节点, 并依据现有生态源地、生态廊道和“生态-碳排”耦合节点补充规划廊道, 以此构建耦合空间碳排放的生态网络。

2.1 基于生态系统服务的景观生态格局构建 2.1.1 生态源地识别

生态源地的识别是构建生态网络的基础^[33]。通过测算生态系统服务供给水平, 筛选出研究区内具有较高生态系统服务功能的斑块作为生态源地。首先采用表 1所示方法核算水源涵养、碳储存等5种生态系统服务, 选取每种生态系统服务前20%的斑块, 取并集后作为生态斑块^[34], 采用ArcGIS空间分析中的Getis-Ord G_i^*统计法进行热点分析, 对生态系统服务的高值或低值集聚情况进行空间识别, 提取95%置信水平上的生态斑块作为生态源地备选区。其次考虑到面积较小的斑块较为破碎且辐射功能弱^[14], 因而将面积大于25km²的斑块视作生态源地。最后利用Conefor软件计算斑块连通性指数(dPC), 并按照自然断点法依次划分为核心源地、重要源地、一般源地。

2.1.2 生态阻力面构建

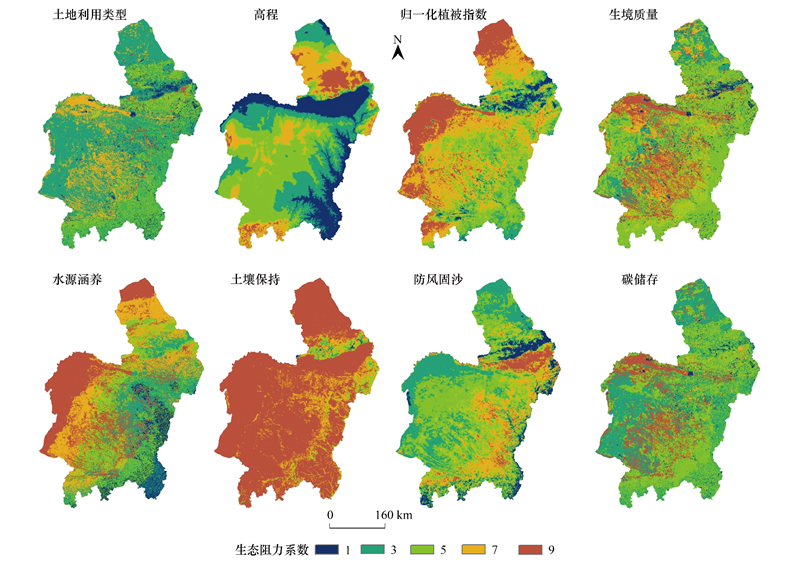

阻力面的设置是生态廊道准确提取的关键^[35]。在自然阻力指标、人类干扰指标等常用的阻力指标的基础上, 纳入生态系统服务指标(表 2), 各个阻力因子指标对景观格局的影响由小到大分为5级, 分别赋值为1、3、5、7、9(图 3)。利用ArcGIS中的空间主成分分析方法, 不仅能够对生态阻力面构建的阻力指标进行降维处理, 还可以将每个主成分所对应的方差贡献率作为其权重^[36], 从而得到生态阻力综合指数, 公式为：

(1)

式中, ERI为第i个栅格的生态阻力综合指数, P_ij为第i个栅格的第j个阻力指标, w_j为各指标的权重, m为通过主成分分析选中的指标个数。

最后利用ArcGIS中的重分类工具将生态阻力综合指数按自然断点法进行等级划分, 划为5个等级：低阻力、较低阻力、中等阻力、较高阻力、高阻力。

2.1.3 生态廊道提取

生态廊道用于连通破碎的生态斑块, 增加生态系统中物种及能量的流通^[37]。基于电路理论, 采用ArcGIS工具Linkage Pathways Tool模块提取生态廊道, 首先将生态源地两两配对, 基于最小累积阻力模型识别每对生态源地间的最小成本路径, 最后将经过其他生态源地的最小成本路径剔除, 最终生成研究区潜在生态廊道。并通过重力模型定量评价生态源地间的相互作用强度, 根据相互作用力大小来判定廊道的重要性, 将相互作用力大于10的生态廊道作为重要生态廊道。

2.2 碳排放核算

呼包鄂榆城市群的碳排放主要来源于能源的使用, 同时大部分的学者也将能源消费碳排放作为区域实际碳排放加以研究^[38]。因此本研究将能源消费产生的碳排放视作区域实际碳排放量。在IPCC提供的计算国家温室气体排放量指南的基础上, 结合城市群各市统计年鉴所统计的能源类型, 选取原煤、焦炭、汽油和柴油4种能源对呼包鄂榆城市群各区县(旗)能源消费产生碳排放量进行核算(表 3), 公式如下：

(2)

式中, C为各县区(旗)碳排放量, E_i为第i类能源的消费量, ε_i为第i类能源的标准煤换算系数, k_i为第i类能源的碳排放系数。

相关研究结果表明, 同一区域碳排放量与夜间灯光指数呈现正相关的关系^[39—40]。以呼包鄂榆城市群各县区(旗)的能源碳排放为基础, 通过夜间灯光数据将各县区(旗)碳排放总量展布到各栅格, 公式如下：

(3)

式中, C_r、DN_r分别为栅格尺度碳排放、夜间灯光指数, DN_c、C_c分别为该栅格所处县区(旗)夜间灯光指数、碳排放之和。

2.3 生态网络构建

在景观生态格局和碳排放空间格局的叠加分析基础上, 设置“生态-碳排”耦合节点：(1)在碳排放高值区与最小成本路径存在空间冲突处(相交或相切); (2)最小成本路径交汇处; (3)碳排放高值区聚集区周围。并设计现有生态源地、生态廊道和“生态-碳排”耦合节点间的规划廊道, 以促进物质、能量、信息的流动, 提高社会-经济-自然复合生态系统的韧性。

3 结果与分析 3.1 景观生态格局分析 3.1.1 生态源地识别

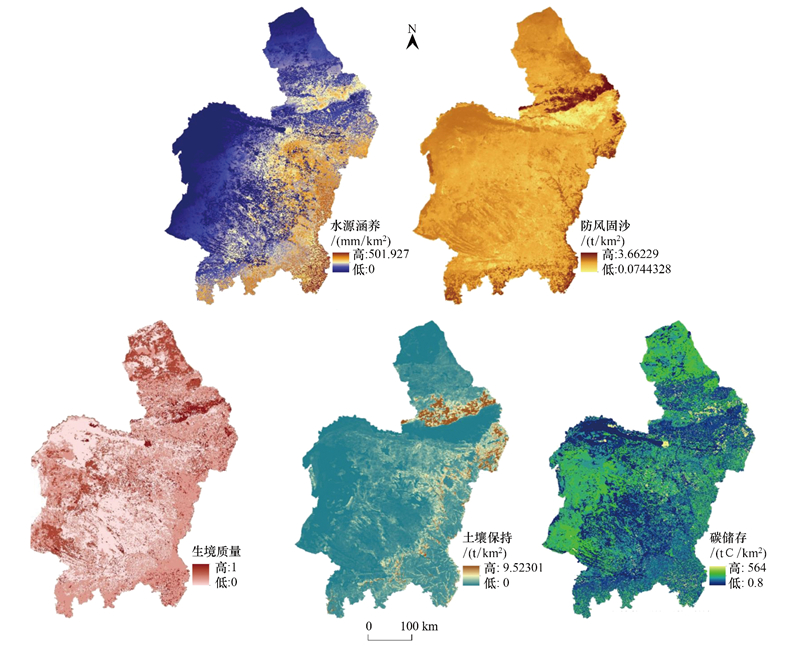

通过InVEST模型等方法定量评价生态系统服务, 得到呼包鄂榆城市群生态系统服务空间格局(图 4)。水源涵养服务主要受降水量的影响, 呼包鄂榆城市群的东南部降水偏多, 因此高值区位于呼包鄂榆城市群的东南部, 主要集中于榆林市东南部各县区, 低值区位于达尔罕茂明安联合旗、杭锦旗、鄂托克旗等西北部地区。防风固沙服务受风速等气候因素和植被覆盖的多重影响, 高值区较为分散, 分布在呼和浩特市中北部, 榆林市东部及南部各区域。生境质量较高的区域位于城市群北部及西部。土壤保持与气候、土壤和植被等因素有关, 并且与地理高程密切相关, 高值区主要分布于呼和浩特市和包头市, 多集中在和林格尔县、清水河县、石拐区、新城区北部、回民区北部等, 西南部土壤侵蚀强度较高。碳储存服务高值区分布于呼包鄂榆城市群东部和北部, 土地利用类型是影响碳储存服务的主导因素。

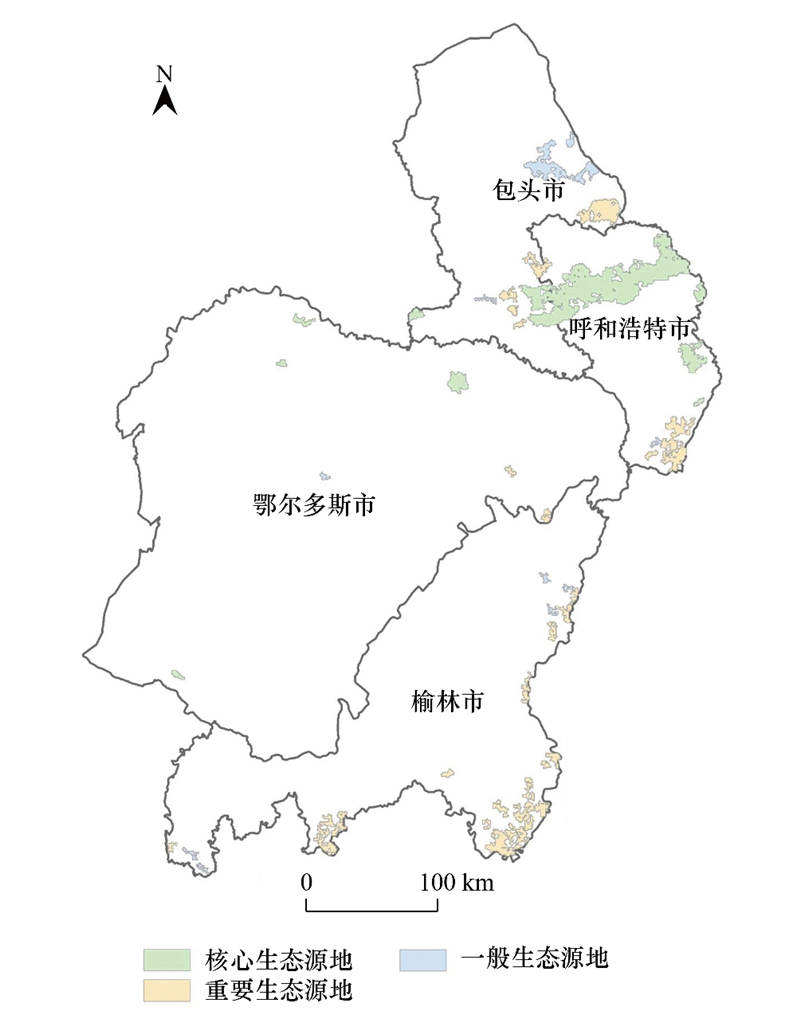

基于生态系统服务的评价结果, 共识别出52个生态源地, 面积共计7303km², 占呼包鄂榆城市群土地总面积的4.17%(图 5)。其中, 呼和浩特市生态源地分布面积最大, 占研究区生态源地面积的46.27%, 且重要生态源地多集中于此; 而鄂尔多斯市少有生态源地分布, 占比5.52%, 面临较高的生态风险。生态源地土地利用类型以林地和草地为主, 其中林地面积3811km²、草地面积2523km², 分别占生态源地总面积的52.18%和34.55%, 其余地类为耕地和水域。

3.1.2 生态阻力面构建

经过主成分变换后, 呼包鄂榆城市群生态阻力的每1个主成分包含原8个变量的信息载荷。从表 4可以看出, 前5个主成分因子的累计贡献率达到了92.70%, 因此前5项主成分已经能够较为全面的表征研究区生态阻力面的组成。

进一步分析各主成分在原始指标上的载荷(表 5), 发现第1主成分在生境质量、水源涵养、土地利用类型上的载荷较大, 第2主成分在水源涵养上的载荷较大, 第3主成分在土地利用类型和生境质量上的载荷较大, 第4主成分在碳储存、归一化植被指数和土地利用类型上的载荷较大, 第5主成分在碳储存和防风固沙上的载荷较大。综合考虑主成分载荷矩阵分析结果, 生境因子、水资源因子、土地利用因子和碳储存因子是影响研究区生态安全的主要因素, 符合研究区实际情况。

人类对于资源的不合理利用给生态环境带来了极大的破坏, 距离居民点、道路、工业用地越近, 受到人类活动的压力影响越大, 生境破碎化越严重; 对于地处干旱半干旱地区的区域而言, 水资源无疑是影响生态环境的主要因素, 研究区气候干燥, 水资源稀缺, 加之地处农牧交错带以及人类不合理灌溉, 使得生态环境敏感脆弱; 工业化带动城市化的发展, 导致建设用地不断扩张, 占用生态用地, 从而破坏了生态环境; 最后, 碳储存因子也是影响资源型城市群的重要因素, 呼包鄂榆城市群资源禀赋极高, 能源开采行业和“两高”行业拉动经济快速发展, 导致碳排放居高不下, 给生态环境带来了较大的压力。

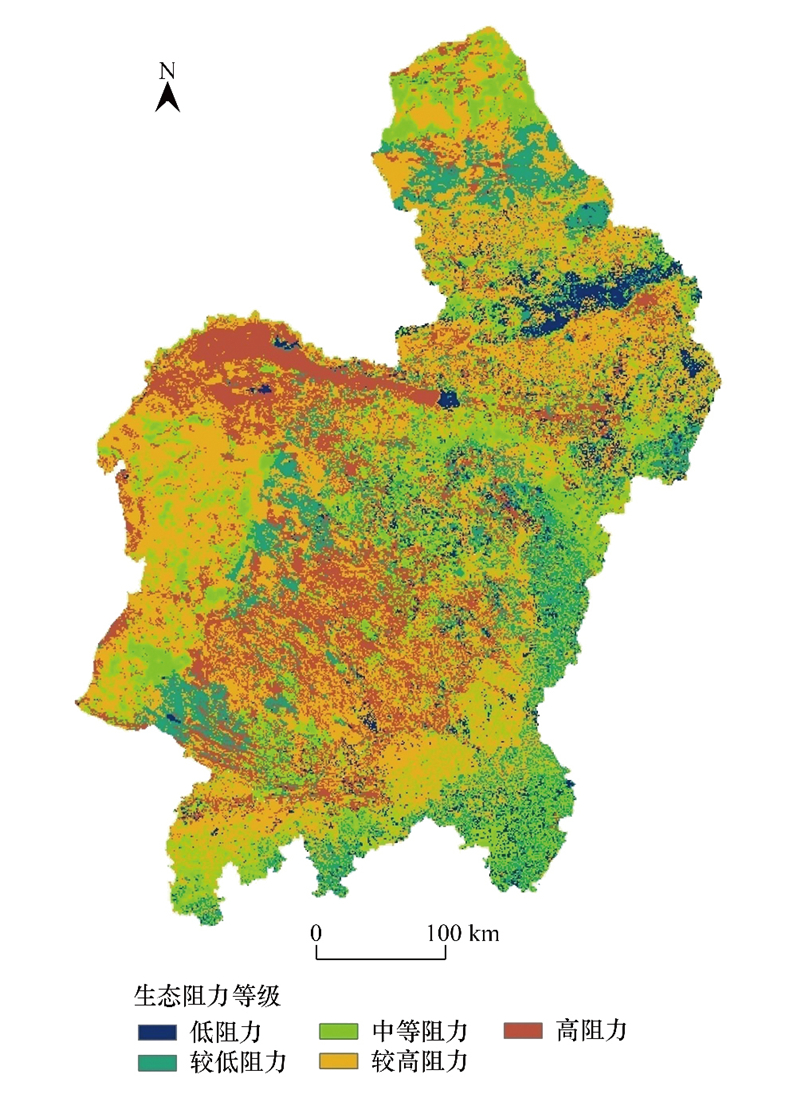

SPCA分析得到的各因子的方差贡献率作为权重, 采用式(1)对前5个主成分进行加权求和, 从而获得呼包鄂榆城市群生态阻力综合指数及其空间分布。利用ArcGIS重分类工具, 将研究区生态阻力分为5个等级(图 6), 高阻力的区域面积为3.40万km², 占区域总面积的19.44%;较高阻力的区域面积为7.36万km², 占区域总面积的42.04%, 呼包鄂榆城市群总体生态阻力水平较高。

3.1.3 生态廊道提取

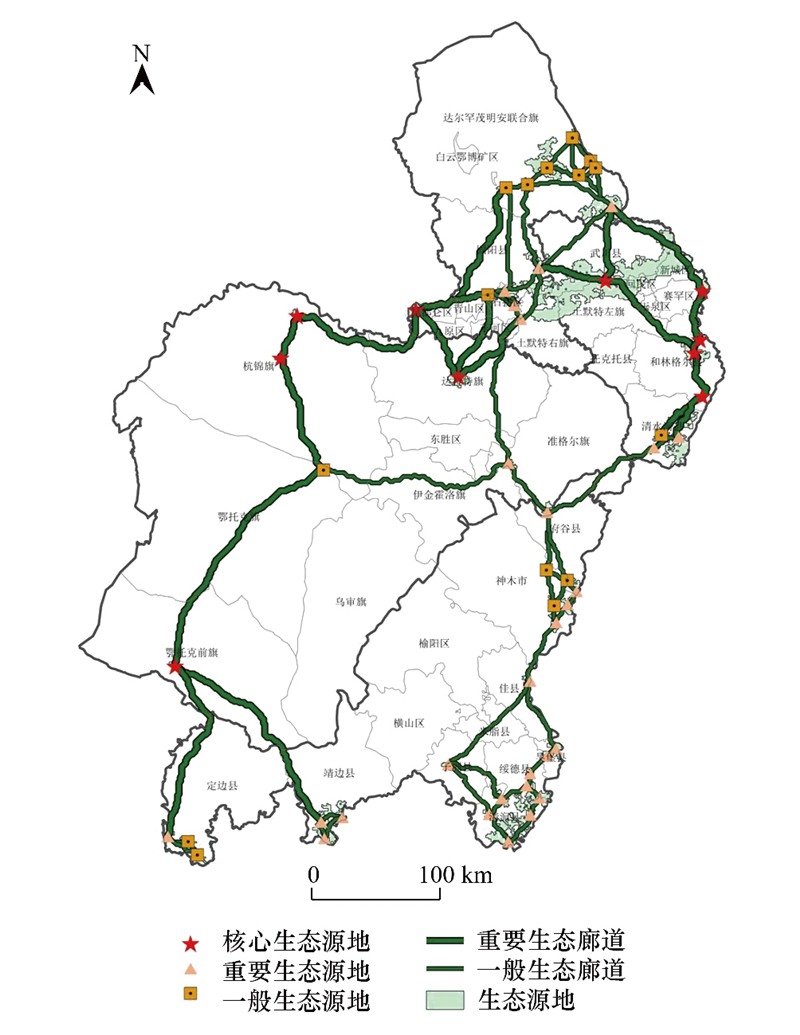

基于生态源地和生态阻力面的构建, 结合电路理论和重力模型, 共提取生态廊道76条, 全长4115.94km。其中, 重要生态廊道20条, 长度共1034.89km, 可分为两部分, 一部分贯穿呼和浩特市东部, 另一部分从包头市达尔罕茂明安联合旗沿城市群西部生态源地一直连通到榆林市定边县和靖边县; 一般生态廊道56条, 长度共3081.05km, 与重要生态廊道类似, 一般生态廊道同样呈现南北贯通的特点, 北连达尔罕茂明安联合旗, 南至榆林市清涧县(图 7)。

从目前生态廊道的分布情况来看, 呼包鄂榆城市群的景观生态格局呈现出非对称且不稳定的结构。现有廊道主要从最北端生态源地分别沿着东西两侧生态源地向南延展, 但是在中部地区发生了阻断。此外, 由于中部地区生态源地分布较为稀疏、间隔较远, 未能形成连通的廊道。所以, 呼包鄂榆城市群的景观生态格局呈“中间阻断型”分布, 存在非对称、中部生态源地稀疏、连通性弱的问题。

3.2 碳排放空间格局分析

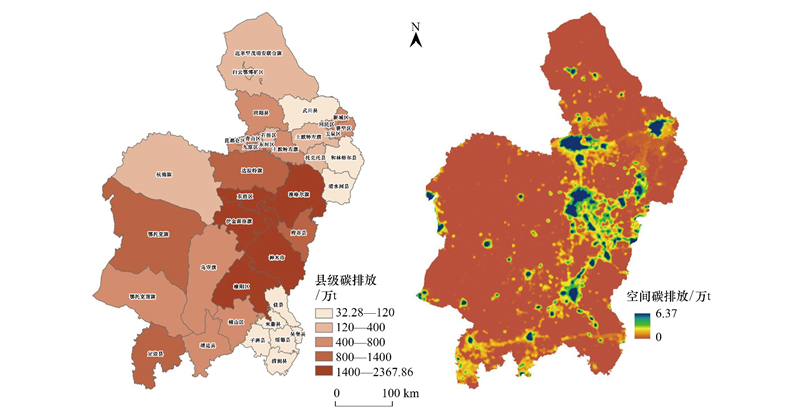

呼包鄂榆城市群作为我国能源供应基地, 能源在开采及使用过程中的碳排放量巨大, 该地区也成为我国重点减排区域。就4个城市而言, 碳排放量最大的是鄂尔多斯市, 其次是榆林市, 最后是包头市和呼和浩特市, 且二者碳排放总量相差不大。从县域尺度来看, 准格尔旗碳排放量最大, 达2367.88万t, 其次是东胜区(2033.17万t), 接下来依次为榆阳区(1854.14万t)、伊金霍洛旗(1621.38万t)和神木市(1464.21万t)等(图 8)。碳排放总量达千万吨级的县域主要集中于城市群东中部, 以及鄂尔多斯市鄂托克旗和榆林市定边县。榆林市东南部各县区碳排放量较低, 是由于这些县区经济较为落后导致碳排放较少。

呼包鄂榆城市群碳排放存在显著的空间差异, 高值区较为突出, 出现在人为生态扰动显著的中部矿产资源开发区和主要城镇地区。集聚范围较大的高值区位于呼和浩特市4大市区(新城区、回民区、玉泉区和赛罕区)以及包头市4大市区(东河区、昆都仑区、九原区和青山区)交界区域、鄂尔多斯市东部及榆林市西北部。

3.3 生态网络构建

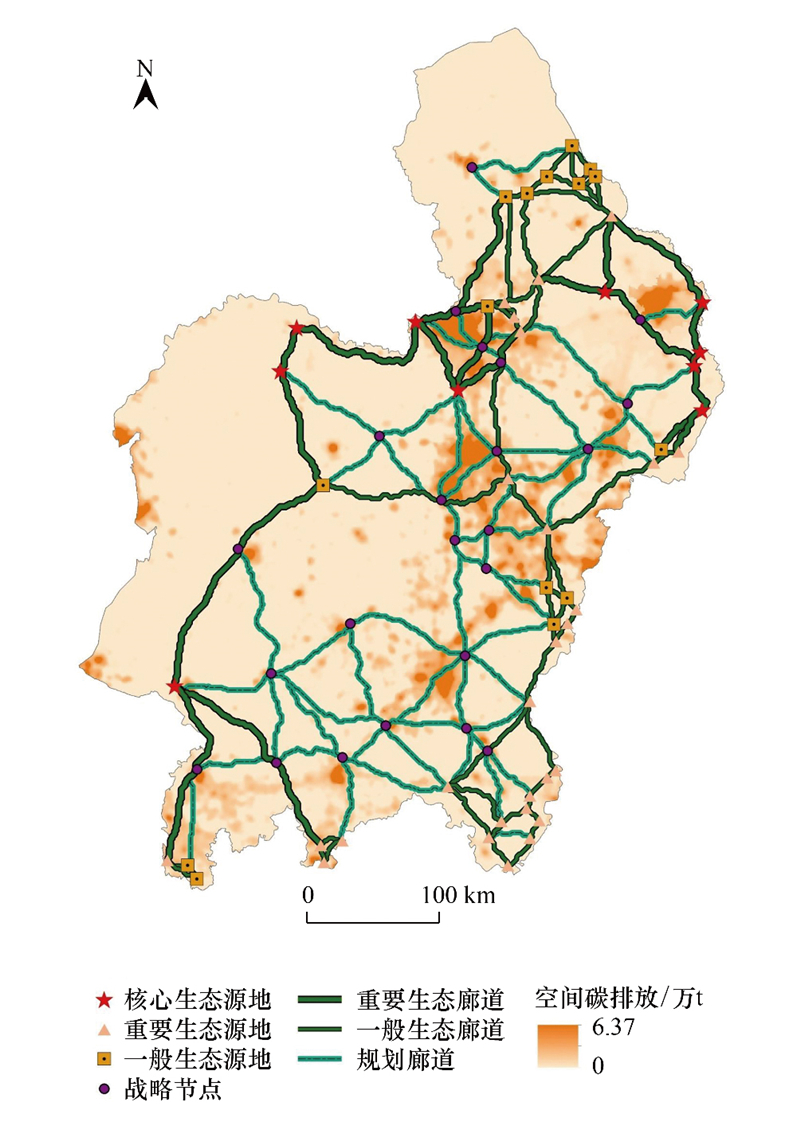

在获得景观生态格局和碳排放空间格局后, 建立“生态-碳排”耦合节点, 剔除距离相近的节点后, 最终设置23个(图 9)。基于最小累计阻力模型, 在生态源地、生态廊道和“生态-碳排”耦合节点之间补充规划廊道, 共67条, 总长3732.63km。规划廊道主要分布在碳排放较高的中部地区, 如准格尔旗、东胜区、神木市、榆阳区等; 规划廊道大致沿东西方向延展, 可以有效地将两侧提供重要生态功能的生态源地连通。增加碳排放缓冲区及生态安全区之间的连通性, 可以在降低生态阻力的同时实现经济发展和生态保护的协调发展。

对比布局战略节点前后, 呼包鄂榆城市群生态网络闭合度、线点率和连接度较原有的生态网络都得到了较大程度的提升(表 6), 规划后的生态网络中节点的连线数和网络回路数量均大幅增加, 网络结构由树状转变为蜂巢状。可见, 战略节点和规划廊道的增设有效补充了原有生态网络, 保证了城市群东西两侧生态要素流的连通, 景观生态格局得到了完善。

4 讨论

在我国提出的“双碳”目标背景下, 固碳增汇成为生态空间统筹规划的重要部分, 本研究提出将碳排放因素纳入生态网络的构建, 以提升生态系统服务功能, 尤其是固碳能力。现有研究还未对碳排放因素和生态网络进行综合考量, 但是已有研究将产业格局和生态网络进行了叠加分析, 为构建耦合其他因素的生态网络提供了方法支撑, 即通过2种空间格局的叠加分析设置战略节点。因此本研究利用夜间灯光数据将县级碳排放量栅格化并得到碳排放空间格局, 将其与景观生态格局进行叠加分析, 增设“生态-碳排”耦合节点与规划廊道, 由此构建区域生态网络, 在促进生态保护的同时推动碳减排工作的开展。在此基础上, 可进一步对生态系统碳源碳汇平衡加以研究, 构建基于碳流的生态网络格局。

呼包鄂榆城市群景观生态格局显示, 生态源地主要聚集于南北两侧, 在中部地区呈零散分布; 生态廊道呈现南北贯通的趋势连接生态源地, 但中部连通性差, 表明中部地区生态系统服务功能差, 能量流、物质流等生态过程受到抑制。同时, 碳排放空间格局显示, 中部地区正是碳排放高值区显著集聚的区域, 可以判定该地区经济生产活动阻断了生态要素流通。因此, 通过规划战略节点和规划廊道可以降低生态阻力, 提升生态网络连通性, 从而保障固碳等生态系统服务, 为生态服务功能供给和经济活动价值生产的融合共生创造空间, 促进生态和经济的长期协同发展。

在黄河流域生态保护和高质量发展战略的统领下, 呼包鄂榆城市群要加大对生态环境的保护修复力度。根据生态网络构建结果, 现有生态源地和生态廊道应当加以重点保护并分级管控, 增设的“生态-碳排”耦合节点和规划廊道应以提升生态质量和修复生态环境为目标, 并通过建设绿色基础设施来落实。建立集中绿地或水面等节点, 如湿地公园、森林公园等, 由于所识别出的大部分节点位于碳排放高值区附近, 被建设用地或是工业用地包围, 脆弱的节点又不利于生态网络的稳定性, 因此应划定开发红线, 扩大缓冲区范围, 避免经济活动对其的干扰与破坏。在此基础上, 建立节点间的以防护林、带状公园、道路附属绿地为主的多种规划廊道, 提升景观连通性, 保护生物多样性, 增强城市群生态韧性。

5 结论

随着“双碳”目标的提出, 如何将碳排放因素纳入生态网络的构建成为亟待深入研究的问题。针对固碳增汇目标, 提出耦合空间碳排放构建生态网络的方法, 将景观生态格局和碳排放空间格局进行空间叠加, 补充“生态-碳排”耦合节点和规划廊道, 拓展生态网络的构建框架, 更好地提升生态系统的固碳功能从而响应固碳增汇的目标, 指导地区生态保护与修复工作的开展。以呼包鄂榆城市群为研究区构建耦合空间碳排放的生态网络, 结论如下：1)呼包鄂榆城市群生态源地分布不均衡, 中部分布稀疏且间隔较远, 生态廊道呈“南北贯通”分布, 在中部连通性差, 出现了“中部阻断型”生态格局, 存在非对称、中部生态源地稀疏、连通性弱的问题。2)区域碳排放存在明显空间特征, 高值区出现在人为生态扰动显著的中部矿产资源开发区和主要城镇地区。呼包鄂榆城市群碳排放存在显著的空间差异, 高密度集聚区较为显著。3)根据生态景观格局和碳排放空间格局的空间冲突结果, 补充了23个“生态-碳排”耦合节点及67条规划廊道, 网络结构由树状转变为蜂巢状, 且规划后的网络闭合度、线点率和连接度较原有的生态网络均有了大幅提升。表明战略节点和规划廊道的增设有效补充了原有生态网络, 保证了城市群生态要素流的连通, 增强了景观多功能性和生态网络的稳定性。
