- 基于燕尾洲生态护堤模式的金华江流域防洪效应研究
- Yanweizhou ecological embankment strategy and its effects on flood control in the Jinhua River Basin
- 生态学报. 2019, 39(16): 5955-5966
- Acta Ecologica Sinica. 2019, 39(16): 5955-5966
- http://dx.doi.org/10.5846/stxb201812052667
-
文章历史
- 收稿日期: 2018-12-05
- 修订日期: 2019-05-30
2. 北京大学景观设计学研究院, 北京 100871;
3. 华盛顿大学城市设计与规划学院, 西雅图 98105;
4. 北京土人城市规划设计股份有限公司, 北京 100080
2. The Graduate School of Landscape Architecture, Peking University, Beijing 100871, China;
3. Department of Urban Design and Planning, University of Washington, Seattle 98105, USA;
4. Beijing Turen Urban Planning and Design Company Limited, Beijing 100080, China
近一个世纪, 全球气候持续变暖。在全球变暖背景下, 极端天气事件频发[1], 引发了地震、泥石流、旱灾、洪灾等自然灾害, 造成巨大的经济损失[2-3]。在由不同自然灾害造成的全球经济损失中, 洪灾成为困扰人类的首要自然灾害[4-6]。
人类防治洪水灾害可采取水利工程和生态护堤两种措施。水利工程措施如修筑、加固堤防通常被视作抵御洪水的最终方案, 然而, 这些防御措施不仅建设成本高、维护费用昂贵[7-8], 并且降低河岸对洪水的自适性能力, 使其丧失本应具备的天然防洪能力[9-12]。生态护堤能够弥补水利工程产生的诸多生态、环境问题, 是一种更可持续的防洪战略。近期在欧洲的实践表明, 与传统堤防的防洪效果相比, 采取生态护堤具有更高的可持续性与成本效益, 并具有额外的优势和较少的负作用[9]。又如纽约市构建的沿海绿色基础设施-有生命的防洪堤, 能够在保护或拓宽海滩的同时削弱风浪, 降低沿海风暴潮风险, 并减少建筑物和基础设施的破坏[13]。
生态护堤依据生态工法思路, 采用天然材料、人工材料或混合材料构筑沿河护堤, 既能发挥自然堤岸的生态系统作用, 又能抵御洪水灾害、防止堤岸侵蚀[10, 14-15]。生态护堤依据河道断面形式及承接河流类型的不同, 可分为立式, 斜式和阶式[16-17]；或可依据护堤材质的差异, 分为自然原式, 自然式与人工自然式[18]。在生态护堤防洪效应方面, 国内外研究多以定性描述其防洪功能为主, 仅少数学者对生态护堤相较水泥堤防的防洪效果进行对比研究。在定量对比研究中, Acreman等对现状河道、经恢复河道和渠化河道三种情景进行洪峰削减量的计算, 得出相较现状河道, 洪峰在经恢复河道内削减了10%, 而洪峰在渠化河道内增加了50%—150%[19]。刘静[20]研究了河道糙率对河道水位、流速的影响, 并分别建立水位、流速与河道糙率的拟合公式。结果表明, 河道内植被越密集, 糙率越大, 植被对流水的阻力越大, 水流流速越低、水位越高[20]。定性对比研究方面, 仅Temmerman等对沿海传统工程堤防和生态护堤分别进行了优劣分析与案例综述, 提出沿海建设生态护堤的可行性与潜在价值[9]。综上, 国内外研究多以定性探讨生态护堤类型、防洪效果为主[14, 16, 18, 21], 较少定量对比研究不同生态护堤相较水利工程措施的洪水削减能力。
在生态护堤的防洪设计实践方面, 位于金华市金华江流域出口的燕尾洲公园打破了公园传统设计手法, 提出以可淹没的梯田式生态护堤替代传统水泥防洪堤方案。这一方案不仅能有效缓解防洪压力, 更使得公园成为兼具防洪功能与休憩娱乐的美丽景观[22]。
为探究不同设计模式生态护堤的防洪效应, 研究以燕尾洲公园生态护堤设计手法为依据, 选择以燕尾洲公园所属金华江流域为研究区, 通过单独或同时改变护堤植被覆盖、坡度和改造护堤所占面积比例三个护堤设计参数, 设计流域尺度不同生态护堤模式。利用SWAT流域水文模型, 模拟研究流域不同生态护堤模式的流量调控、洪峰削减与水位调节效应。研究深入揭示了护堤模式变化下的洪水响应机制, 为流域尺度推广燕尾洲护堤模式提供理论依据。同时, 在全国探索建设海绵城市、推进河长制背景下, 研究河流生态护堤取代水泥堤防有重要的实践意义。
1 研究区域概况与研究方法 1.1 研究区概况研究以燕尾洲公园所在流域——金华江流域为研究区(图 1)。金华江流域位于浙江省最大的金衢盆地东部, 流域地势南北高, 中间低, 属于亚热带季风气候, 四季分明, 雨热同季, 光温互补[23]。流域降水受地形影响, 空间分布不均, 年平均降水量1458 mm, 年降水量变化范围1300—2000 mm[24]。流域4—6月和7—9月分别受梅雨和台风控制, 全年存在两个雨季[25]。流域汛期为5—9月, 汛期降水量可达年降水量的55%[26]。
|

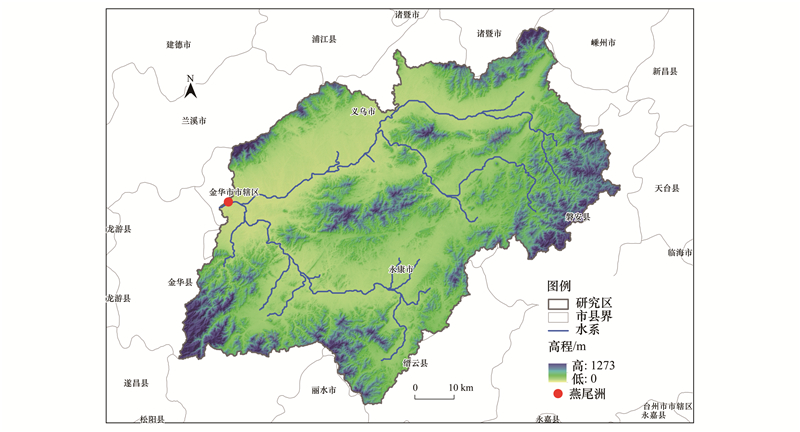

| 图 1 研究区位置图 Fig. 1 The study site |
燕尾洲公园位于金华市多湖片区东市街以西, 三江国际花园以北, 义乌江和武义江汇合处, 面积约75万m2。公园将场地原有的硬质驳岸改造为具有不同安全级别的可淹没的防汛堤, 采用梯田形式, 并在台地上种植乡土植物, 从而实现洪水削减与生态多样性的恢复[22]。
1.2 SWAT模型与数据预处理SWAT(Soil and Water Assessment Tool)模型是由美国农业部(USDA)开发的新一代分布式流域水文模型。SWAT模型待输入数据包括DEM、土壤类型图、土地利用类型图、气象数据(降水、气温数据等)、水库出流数据(月尺度)等。本研究通过实地调研、文献获取和相关部门数据库查询等获取数据资料, 后用Matlab、ArcGIS等软件进行预处理, 编入数据库。预处理后数据如图 2。
|

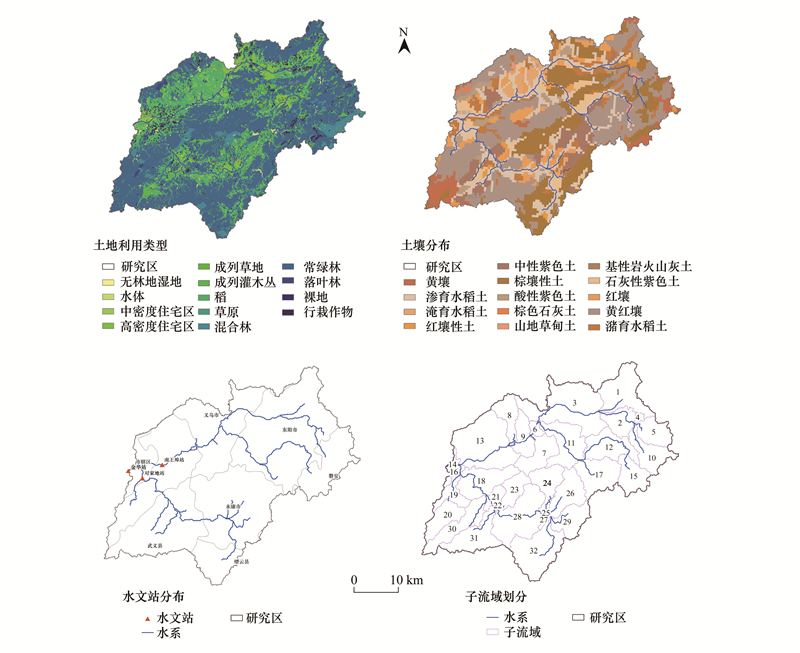

| 图 2 SWAT模型预处理后数据: (A)研究区土地利用类型图; (B)研究区土壤分布图; (C)研究区水文站分布图; (D)研究区子流域划分图 Fig. 2 Preprocessed data in SWAT model: (A) land use map; (B) soil map; (C) hydrographic station distribution map; (D) sub-watershed division map |
SWAT模型在初次运行完毕后, 需要对模型进行校正与验证。本文在SWAT-CUP模型中, 利用拉丁超立方体抽样和多元回归方法进行SWAT模型参数敏感性分析, 并利用金华站和对家地站的实测月流量数据, 对模型进行参数率定与模型校准。选取纳什系数NS(Nash-Sutcliffe efficiency)和偏差百分比(PBIAS)两个指标来评价模型的适用性, 相关研究认为NS>0.5、|PBIAS| < 25%时模拟结果良好[27-28]。模型校正期与验证期结果见表 1和图 3。
| 流量站 Hydrological station |
模型校正期(2007—2010年) Model calibration period |
模型验证期(2011—2015年) Model validation period |
|||
| 纳什系数NS | 偏差百分比PBIAS | 纳什系数NS | 偏差百分比PBIAS | ||
| 金华站 | 0.89 | -13.9 | 0.79 | -6.5 | |
| 对家地站 | 0.82 | -0.6 | 0.75 | 4.3 | |
|

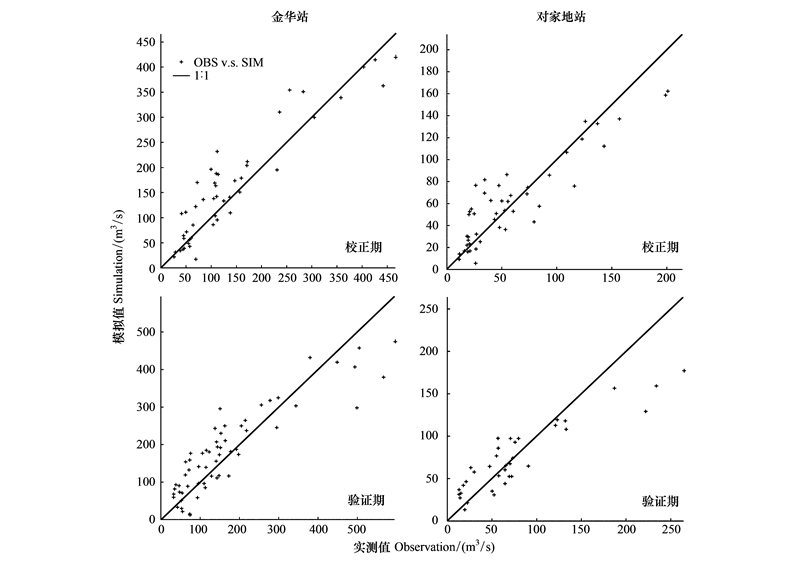

| 图 3 水文站月径流量实测值与模拟值对比图 Fig. 3 Comparison of observed and simulated monthly flow in two hydrological station |
由表 1和图 3可知, 模型校正期、验证期NS系数均大于0.65, PBIAS绝对值均小于25%(表 1), 模型验证期模拟值与实测值吻合度高(图 3), 模型模拟效果很好, 可被用于情景模拟。
2 生态护堤模式设计及模型模拟 2.1 燕尾洲公园生态护堤设计模式燕尾洲公园位于东阳江和武义江的交汇之处, 占地面积约为75万m2。生态护堤将原有水泥堤防拆除, 替以梯田式生态护堤, 减缓护堤坡度的同时, 于梯田台地上种植乡土植物(池衫、水杉、吉祥草等), 将护堤改造为可被洪水淹没的梯田种植带, 实现与洪水为友的弹性防洪。这一生态护堤模式不但能够增加行洪断面、缓解对岸城市一侧的防洪压力, 同时满足了人们的日常休闲活动和对景观美的需求。
燕尾洲公园的生态护堤模式包括以下两类：1)护堤材质由水泥改为梯田种植带, 2)护堤形态由直壁改为梯田式缓坡。前者包括拆除水泥堤防, 种植乡土植物, 修复河堤自然生境, 建立群落层次；后者指减缓护堤坡度, 改斜式堤防为阶梯式。公园生态护堤改造概念图如图 4所示。
|
| 图 4 公园生态护堤改造概念图 Fig. 4 The conceptual graphic of Yanweizhou Ecological Embankment |
以燕尾洲公园生态护堤设计模式为参照(图 4), 通过单独或同时改变护堤植被覆盖、坡度和改造护堤所占面积比例3个护堤设计参数, 设计流域尺度不同生态护堤模式。研究提取河道覆被参数(C)、河道形态参数(S)和面积比例参数(A)三组参数进行护堤模式设计与情景模拟。
2.2.1 河道覆被参数设定生态护堤与水泥堤防在植被覆盖度、土壤下渗性能上均存在明显差异。研究选取河道覆被参数(C)——主河道曼宁系数与主河道有效水力传导率两个参数, 共同表达不同护堤的植被覆盖差异。
主河道曼宁系数(又名糙率)是当河道内的水通过过流边界表面时所受的综合阻力[20]。不同表面的曼宁系数值可通过查阅美国霍尔顿编制的河渠与天然河道糙率表[29]获得。参照糙率表, 结合燕尾洲生态护堤植被类型, 与SWAT用户手册建议曼宁系数取值范围[30], 设定研究流域曼宁系数取值。选取0.014(模型默认值)作为水泥堤防的曼宁系数值, 0.050(植被稀疏, 伴以抛石)作为植被覆盖率低的生态护堤曼宁系数值, 0.100(植被茂密, 伴以抛石)作为植被覆盖率高的生态护堤曼宁系数值。
主河道有效水力传导率指单位水力梯度下, 单位时间内流经单位面积土壤剖面的水量, 反映土壤下渗性能。参考SWAT用户手册中主河道有效水力传导率取值范围[30], 可得研究区14种土壤对应有效水力传导率值。
2.2.2 河道形态参数设定燕尾洲公园将原本硬质堤防拆除, 以缓坡梯田式生态护堤替代, 河道岸线后退, 坡度减缓。研究沿用燕尾洲生态护堤设计思路, 改变河道断面形态, 设定河道形态参数(S)。研究选取3个坡度梯级：90°(垂直护堤), 45°(高坡护堤), 和18°(缓坡护堤)进行情景模拟。
在确定护堤坡度后, 需要相应在SWAT模型中调整该坡度下河道溢出时齐岸宽度。在护堤坡度为90°时, 河道溢出时齐岸宽度等于河底宽度；坡度为45°时, 河道溢出时齐岸宽度=河底宽度+2×河道深度；坡度为18°时, 河道溢出时齐岸宽度=河底宽度+2×3×河道深度。
2.2.3 面积比例参数设定研究同时考虑上述河道覆被因子、形态因子在不同空间尺度上的应用效果。换言之, 研究设定面积比例参数(A), 在东阳江、武义江的32个子流域中, 从上游至下游逐步增加参与生态护堤情景模拟的子流域个数, 两条江同步开始增加。A取值为1—16。A值每增加1，代表两条江上各有1个子流域进行生态护堤改造。A=16代表两条江32个子流域全部完成生态护堤改造。
2.2.4 护堤模式设计小结考虑原始情景与三组因子(C、S、A)的单一及组合效果, 设计不同生态护堤模拟情景共计129种(如表 2)。在SWAT模型中, 在流域尺度, 对每种生态护堤情景进行水文过程模拟, 模拟次数共计129次。结合燕尾洲建成时间(2014年5月), 与所获气象资料(日尺度, 截止至2016年12月31日), 研究设定情景模拟时间为2012年1月1日—2016年12月31日, 模拟精度为日。
| 情景序号 Scenario name |
河道覆被参数(C) River cover parameter |
河道形态参数(S) River shape parameter |
面积比例参数(A) Area ratio parameter |
情景描述 Scenario description |
|||
| CH_N | CH_K | CH_SIDE | CH_W | ||||
| 0 | 0.014 | 0 | 0 | 河底宽度 | 全部子流域 | 模型默认设定, 河道坡度为90°, 材质为硬质堤防 | |
| 1—16 | 0.050 | 对应土壤K值 | 0 | 河底宽度 | 1—16 | 只改变河道覆被因子, 生态护堤植被稀疏 | |
| 17—32 | 0.100 | 对应土壤K值 | 0 | 河底宽度 | 1—16 | 只改变河道覆被因子, 生态护堤植被茂密 | |
| 33—48 | 0.014 | 0 | 1 | 河底宽度+2*河道深度 | 1—16 | 只改变河道形态因子, 坡度为45°, 材质为硬质堤防 | |
| 49—64 | 0.014 | 0 | 3 | 河底宽度+6*河道深度 | 1—16 | 只改变河道形态因子, 坡度为18°, 材质为硬质堤防 | |
| 65—80 | 0.050 | 对应土壤K值 | 1 | 河底宽度+2*河道深度 | 1—16 | 同时改变河道覆被、形态因子, 坡度为45°, 堤防为稀疏生态护堤 | |
| 81—96 | 0.100 | 对应土壤K值 | 1 | 河底宽度+2*河道深度 | 1—16 | 同时改变河道覆被、形态因子, 坡度为45°, 堤防为茂密生态护堤 | |
| 97—112 | 0.050 | 对应土壤K值 | 3 | 河底宽度+6*河道深度 | 1—16 | 同时改变河道覆被、形态因子, 坡度为18°, 堤防为稀疏生态护堤 | |
| 113—128 | 0.100 | 对应土壤K值 | 3 | 河底宽度+6*河道深度 | 1—16 | 同时改变河道覆被、形态因子, 坡度为18°, 堤防为茂密生态护堤 | |
| CH_N：主河道曼宁系数Manning′s "n" value for the main channel；CH_K：主河道有效水力传导率Effective hydraulic conductivity in main channel alluvium；CH_SIDE：护堤坡度Channel Side Slope；CH_W：河道溢出时齐岸宽度Average width of main channel at top of bank | |||||||
研究以初始情景(垂直水泥堤防模式)作为基准情景, 在此基础上改变参数C、S和A进行2012—2016年日流量过程模拟。模拟方案共计129种。按照表 2, 将除初始情景0之外的128种情景, 每16种情景分为一组, 共计8组, 分别对应于参数A由小至大变化下：情景1—16:只改变参数C, 植被稀疏, 伴以抛石；情景17—32:只改变参数C, 植被茂密, 伴以抛石；情景33—48:只改变参数S, 45°坡度；情景49—64:只改变参数S, 18°坡度；情景65—80:同时改变参数C、S, 45°坡度, 稀疏生态护堤, 伴以抛石；情景81—96:同时改变参数C、S, 45°坡度, 茂密生态护堤, 伴以抛石；情景97—112:同时改变参数C、S, 18°坡度, 稀疏生态护堤, 伴以抛石；情景113—128:同时改变参数C、S, 18°坡度, 茂密生态护堤, 伴以抛石。加之初始情景, 9种生态护堤模式设计下的流量过程线见图 5。
|

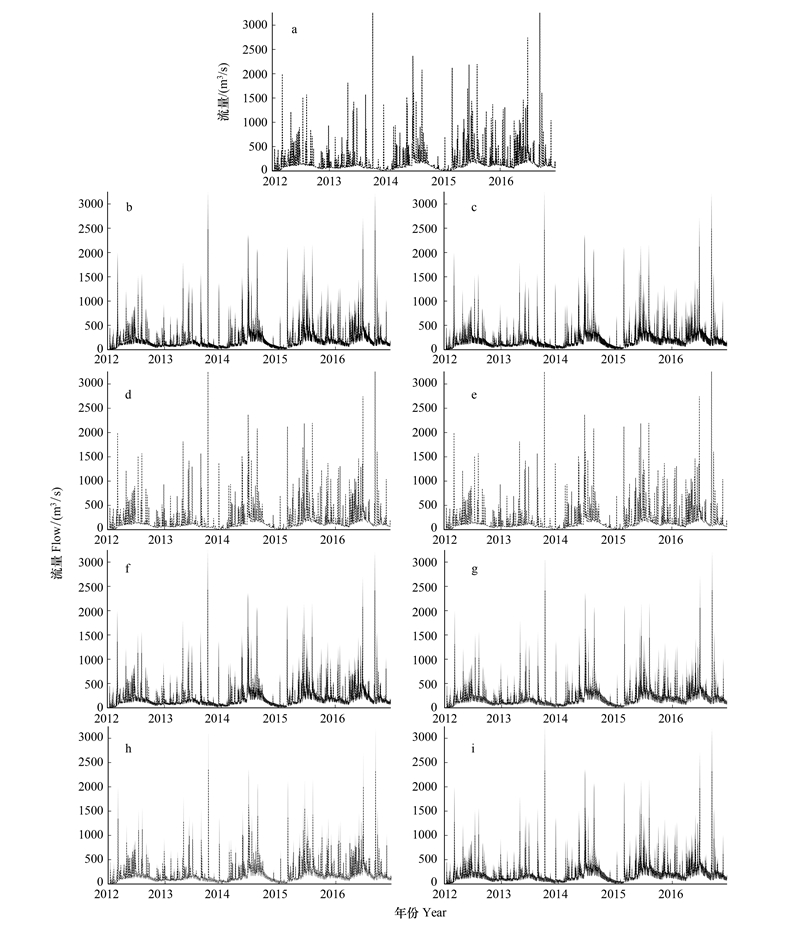

| 图 5 研究流域9组情景日尺度流量过程线(2012—2016年) Fig. 5 The daily flow hydrography of 9 scenarios in 2012—2016 a):初始情景；b):情景1—16；c):情景17—32；d):情景33—48；e):情景49—64；f):情景65—80；g):情景81—96；h):情景97—112；i):情景113—128 |
由图 5可知, a为初始情景, b—f为在某种C、S设定值下, 由小至大改变参数A取值时, 流域出口断面的流量。b—f中曲线簇的最低流量过程线代表A取值最小时的日尺度流量过程线；曲线簇的最高流量过程线代表A取值最大(即所有子流域均参与生态护堤改造)的日尺度流量。图中阴影面积代表在退水过程中, A的不同取值对同场降水的洪峰削减。由图 5可明显看出在A取值变化下, 退水曲线变化对河流水量的影响：生态护堤相较水泥堤防而言, 能够减小洪峰流量, 增加退水过程时洪水流量, 从而使洪水过程线更平缓。对于初始情景(水泥垂直堤防模式, 图 5a), 五年日尺度最大洪峰流量发生于2013年10月, 接近5a一遇最大洪量；在只改变参数C, A取最大值时, 随着主河道曼宁系数由0.050(图 5b)增加至0.100(图 5c), 退水过程时的流量增加值由67.96 m3/s增加至83.70 m3/s, 五年最大洪峰削减率由70%增至87%。植被覆盖率越高(C值越大), 洪水过程线越平缓；在只改变参数S, A取最大值时, 随着护堤坡度由90°减为45°(图 5d)和18°(图 5e), 流量过程线与初始情景一致, 退水过程流量和洪峰流量未发生明显改变。说明改变参数S对河道洪峰流量与洪水过程线均无明显影响。
同时改变参数C与S, A取最大值, 逐渐增大C值(增大植被覆盖率)：曼宁系数由初始情景0.014逐渐增为0.050(图 5f, h)和0.100(图 5g, i)时, 退水过程时的流量增加值明显增加约15 m3/s, 退水过程平均流量增加值变化率介于19.27%—23.16%。结果显示对于退水过程流量的增加, 两组参数同时改变较单独改变某一组参数的效果更明显。其中以退水过程平均流量增加值为评价指标, 在控制S一定, 逐渐增大C值, 参数C对退水过程增加的贡献率在97%以上, 且在S取1时减小(99.88%→99.52%), 在S取3时增大(97.80%→99.02%)。
同时改变参数C与S, A取最大值, 逐渐增大S值(减缓护堤坡度)：坡度由垂直90°, 逐渐变为陡坡45°(图 5f, g)和缓坡18°(图 5h, i)时, 退水过程流量增加值变化率介于0.08%—2.2%, 变化率不如逐渐增大C值时的退水过程流量增加值的变化效果明显。以退水过程平均流量增加值为评价指标, 在控制C一定, 逐渐增大S时, 参数C对退水过程增加的贡献率在97%以上, 但逐渐减小(99.88%→97.80%；99.52%→99.02%)。
3.2 不同护堤模式洪峰削减研究绘制8组情景洪峰流量箱线图(图 6)和洪峰流量削减表(表 3)。图 6中每个子图的第一列为初始情景。
|

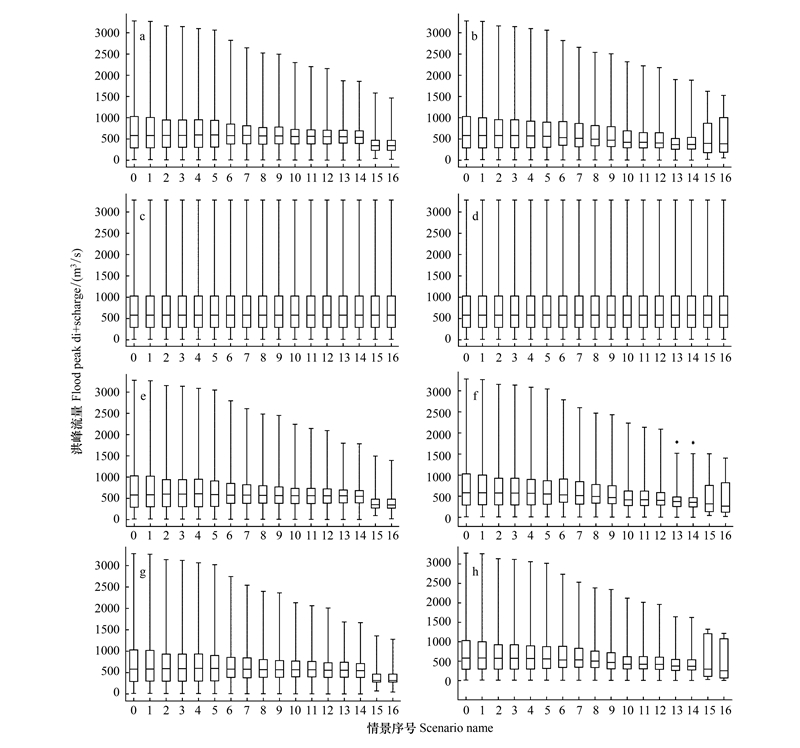

| 图 6 研究流域8组情景洪峰流量箱线图 Fig. 6 The flood peak discharge of 8 groups in study area a):情景1—16；b):情景17—32；c):情景33—48；d):情景49—64；e):情景65—80；f):情景81—96；g):情景97—112；h):情景113—128；横坐标中，0为初始情景，1-16为A取不同值 |
| 改变子流域个数 Changed number of subbasins |
情景1—16 Scenario 1—16 |
情景17—32 Scenario 17—32 |
情景65—80 Scenario 65—80 |
情景81—96 Scenario 81—96 |
情景97—112 Scenario 97—112 |
情景113—128 Scenario 113—128 |
|||||||||||
| 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | 年最大1日洪峰流量/ (m3/s) |
比基准情况削减 | ||||||
| 0 | 3279 | 3279 | 3279 | 3279 | 3279 | 3279 | |||||||||||
| 2 | 3267 | 0 | 3267 | 0 | 3266 | 0 | 3266 | 0 | 3265 | 0 | 3265 | 0 | |||||
| 4 | 3162 | 4% | 3161 | 4% | 3154 | 4% | 3152 | 4% | 3139 | 4% | 3137 | 4% | |||||
| 6 | 3146 | 4% | 3145 | 4% | 3137 | 4% | 3135 | 4% | 3120 | 5% | 3118 | 5% | |||||
| 8 | 3099 | 5% | 3097 | 6% | 3088 | 6% | 3084 | 6% | 3064 | 7% | 3061 | 7% | |||||
| 10 | 3063 | 7% | 3060 | 7% | 3050 | 7% | 3045 | 7% | 3021 | 8% | 3017 | 8% | |||||
| 12 | 2821 | 14% | 2818 | 14% | 2795 | 15% | 2787 | 15% | 2743 | 16% | 2736 | 17% | |||||
| 14 | 2645 | 19% | 2657 | 19% | 2610 | 20% | 2600 | 21% | 2540 | 23% | 2531 | 23% | |||||
| 16 | 2524 | 23% | 2538 | 23% | 2483 | 24% | 2470 | 25% | 2397 | 27% | 2386 | 27% | |||||
| 18 | 2496 | 24% | 2505 | 24% | 2452 | 25% | 2433 | 26% | 2362 | 28% | 2345 | 28% | |||||
| 20 | 2299 | 30% | 2317 | 29% | 2244 | 32% | 2234 | 32% | 2131 | 35% | 2120 | 35% | |||||
| 22 | 2202 | 33% | 2222 | 32% | 2143 | 35% | 2136 | 35% | 2063 | 37% | 2013 | 39% | |||||
| 24 | 2157 | 34% | 2180 | 34% | 2095 | 36% | 2090 | 36% | 2009 | 39% | 1961 | 40% | |||||
| 26 | 1870 | 43% | 1897 | 42% | 1798 | 45% | 1795 | 45% | 1682 | 49% | 1642 | 50% | |||||
| 28 | 1857 | 43% | 1884 | 43% | 1783 | 46% | 1781 | 46% | 1666 | 49% | 1625 | 50% | |||||
| 30 | 1581 | 52% | 1623 | 51% | 1495 | 54% | 1506 | 54% | 1357 | 59% | 1323 | 60% | |||||
| 32 | 1465 | 55% | 1525 | 53% | 1393 | 58% | 1404 | 57% | 1277 | 61% | 1214 | 63% | |||||
由图 6和表 3可知, 在单独改变参数C、S, 或组合改变C与S情况下, 逐渐增大A值, 洪峰流量逐渐降低, 年变化范围逐渐减小, 当流域内全部采用燕尾洲梯田式生态护堤时, 洪峰削减率最大可达53%—63%。参数贡献率分析表明, 流域范围内全部以生态护堤替代水泥堤防时, 河道覆被参数对年最大一日洪峰削减率的贡献率在84%以上, 且随植被覆盖率增大、坡度减缓而减小。
对于图 6a—d：(1)只改变参数C时, 随着主河道曼宁系数由0.050(图 6a)增加至0.100(图 6b), 洪峰年最大削减率分别为55%和53%, 均在50%以上, C的不同取值对应年最大洪峰削减值较为接近(2%以内)；中间模式(6—14)年平均洪峰削减量增大, 但全年50%洪峰流量(四分位距内)变化幅度增加, 河道调蓄能力增大, 不稳定性同时增加。在只改变参数C, A取最大值时, 河道调蓄能力增强, 且能够在相同雨强下, 将流域洪峰流量变化范围严格控制在1550 m3/s以内。(2)在只改变参数S时, 随着护堤坡度由90°减为45°(图 6c)和18°(图 6d), 洪峰流量未发生明显改变, 故改变水泥堤防坡度对河道洪峰流量削减无明显作用。
对于图 6e—h：(1)在同时改变参数C与S, 曼宁系数由初始情景0.014逐渐增为0.050(图 6e, g)和0.100(图 6f, h)时, 结果显示, 除C=0.014时洪峰流量未有明显削减, C取值为0.050和0.100时, 洪峰流量变化趋势相同, 对应年最大洪峰流量削减率分别为58%、57%(CH_SIDE=1), 和61%、63%(CH_SIDE=3)。可见S取值一定, 逐渐增大C时(C≠0.014), 年最大洪峰削减率在2%范围内波动, 但均在57%以上。(2)在同时改变参数C与S, 坡度由垂直90°逐渐变为陡坡45°(图 6e, f)和缓坡18°(图 6g, h)时, 洪峰流量变化趋势相同, 对应年最大洪峰流量削减率分别为55%、58%、61%(CH_N=0.050), 和53%、57%、63%(CH_N=0.100)。可见C取值一定, 逐渐增大S时, 年最大洪峰削减率逐渐增大, 且均在50%以上。
若考虑生态护堤改造成本, 则可根据所需洪峰削减率目标值或洪峰流量设定值, 参考表 3, 减少被改造护堤数量。
3.3 不同护堤模式洪水水位调节研究进一步利用金华江洪峰流量—水位拟合公式, 计算129种不同生态护堤情景下流域出口水位。研究区流域出口断面的洪峰流量—水位经验拟合公式如下[31]：
|
式中, H为水位(m), F为洪峰流量(m3/s)。根据识别后洪峰流量值, 参照上述公式, 计算不同情景下流域出口最高水位。研究时段选取洪水频发的汛期(5—9月), 可得汛期洪峰流量对应最高水位(表 4)。
| 水位Flood peak stage/m | |||||||
| 1—16 | 17—32 | 33—48 | 49—64 | 65—80 | 81—96 | 97—112 | 113—128 |
| 37.64 | 37.64 | 37.64 | 37.64 | 37.64 | 37.64 | 37.64 | 37.64 |
| 37.62 | 37.62 | 37.64 | 37.64 | 37.62 | 37.62 | 37.62 | 37.62 |
| 37.56 | 37.58 | 37.64 | 37.64 | 37.55 | 37.55 | 37.54 | 37.54 |
| 37.55 | 37.57 | 37.64 | 37.64 | 37.54 | 37.54 | 37.53 | 37.53 |
| 37.52 | 37.54 | 37.64 | 37.64 | 37.52 | 37.51 | 37.50 | 37.50 |
| 37.50 | 37.52 | 37.64 | 37.64 | 37.49 | 37.49 | 37.47 | 37.47 |
| 37.36 | 37.38 | 37.64 | 37.64 | 37.35 | 37.35 | 37.31 | 37.31 |
| 37.26 | 37.28 | 37.64 | 37.64 | 37.24 | 37.25 | 37.20 | 37.20 |
| 37.19 | 37.21 | 37.64 | 37.64 | 37.17 | 37.17 | 37.12 | 37.12 |
| 37.18 | 37.19 | 37.64 | 37.64 | 37.15 | 37.15 | 37.10 | 37.09 |
| 37.06 | 37.08 | 37.64 | 37.64 | 37.03 | 37.03 | 36.96 | 36.96 |
| 37.01 | 37.02 | 37.64 | 37.64 | 36.97 | 36.97 | 36.90 | 36.90 |
| 36.98 | 37.00 | 37.64 | 37.64 | 36.94 | 36.94 | 36.87 | 36.87 |
| 36.81 | 36.83 | 37.64 | 37.64 | 36.77 | 36.77 | 36.68 | 36.67 |
| 36.80 | 36.82 | 37.64 | 37.64 | 36.76 | 36.76 | 36.67 | 36.66 |
| 36.63 | 36.66 | 37.64 | 37.64 | 36.58 | 36.59 | 36.47 | 36.48 |
| 36.56 | 36.60 | 37.64 | 37.64 | 36.52 | 36.53 | 36.46 | 36.42 |
由表 4可知, 在初始情景下, 流域出口断面洪峰水位最大值为37.64 m, 大于金华站危急水位37.00 m[32]。当以生态护堤逐步替代水泥堤防时, 流域出口洪峰水位最大值可减小至36.42 m, 小于危急水位。
4 讨论 4.1 生态护堤较水泥堤防的洪水削减优势洪水退水过程时流量计算结果表明, 在研究流域内利用生态护堤代替水泥堤防, 洪水过程线更为平缓(图 5b, c, f—i), 经生态护堤处理过的洪峰流量较水泥堤防更低。随着流域范围内全部以生态护堤替代水泥堤防, 日尺度退水过程的洪水流量增加值介于67.96—83.70 m3/s, 即生态护堤能在洪水退水过程时蓄积更多雨水, 从而利于修复自然生境, 恢复河堤自然系统。此外, 河道覆被参数(C)对退水过程平均流量增加值的贡献率在97%以上, 调节该参数对控制退水过程更为有效。
洪水流量削减结果表明, 在流域内沿用燕尾洲生态护堤模式代替水泥堤防, 可显著削减年最大一日洪峰流量。在研究流域内, 相较水泥堤防, 采用生态护堤的洪峰削减率最高可达63%, 说明燕尾洲公园护堤模式较水泥堤防有极好的洪水削减作用。Acreman等人的研究结果也表明, 相较生态护堤, 洪峰在渠化河道内增加了50%—150%[19]。本研究结果与Acreman等人的研究结果相似。此外, 流域范围内全部以生态护堤替代水泥堤防时, 河道覆被参数(C)对年最大一日洪峰削减率的贡献率最高, 可达84%, 且随植被覆盖率增大、坡度减缓而减小。因此, 可通过调控C参数来显著减小流域洪峰流量。
4.2 汛期燕尾洲公园水位调节验证在获得129种护堤情景下的汛期流域最高水位后, 研究参考燕尾洲生态护堤的DEM, 结合模拟水位结果, 绘制以生态护堤替代水泥堤防的水位调控效果。燕尾洲公园位于流域出口, 其在不同情景下的淹没范围可由研究流域出口水位估算得出。不同情景下燕尾洲公园(即流域出口)淹没范围如图 7所示。
|

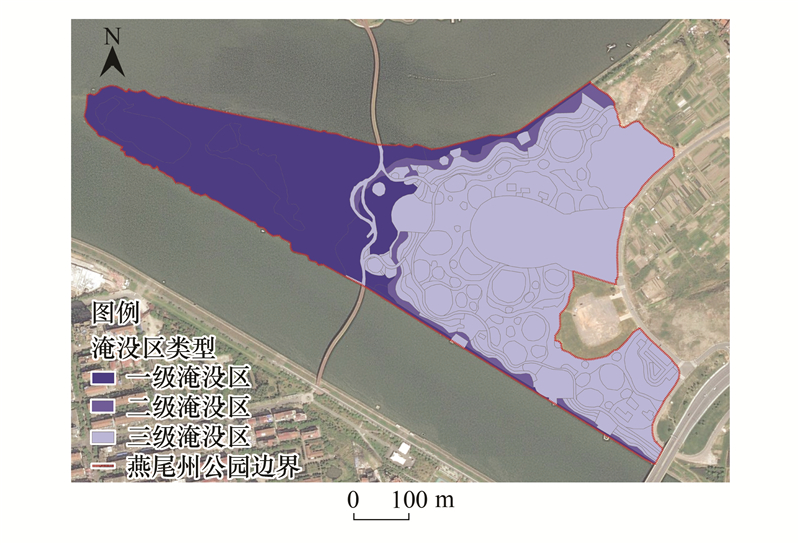

| 图 7 不同情景下燕尾洲公园淹没范围图 Fig. 7 The submerged area of Yanweizhou Park under 129 scenarios |
如图 7, 以燕尾洲公园红线为边界, 其内淹没区可分为三类：(1)一级淹没区：该区域会被所有情景下研究时段内最大洪水淹没。表明公园生态护堤及内部场地在所有情景的最大洪峰下均保持完好, 仅洲头湿地被淹没；(2)二级淹没区：该区域会被108种情景下研究时段内最大洪水淹没。此时仅有第四层梯田和洲头被淹没, 内部场地和其余梯田台地保持完好；(3)三级淹没区：该区域在所有情景下均不会被淹没。即护堤第三级以上及所围合中心区在所有情景下均不会被淹没。该结果表明, 燕尾洲公园生态护堤能够成功抵御模拟年份内所有场次洪水, 且能够有效避免河道的硬化和白化, 具有较强的推广应用价值。
5 结论本研究以金华江流域为研究区, 以燕尾洲公园生态护堤设计模式为典型, 自行设计流域不同生态护堤模式, 运用SWAT模型模拟不同护堤模式下退水过程的流量改变、洪峰削减与水位调节效果。研究结果表明, 利用生态护堤代替水泥堤防, 洪水过程线更为平缓, 流域内年最大一日洪峰削减率最高可达63%, 燕尾洲公园生态护堤模式较水泥堤防有良好的洪水削减作用。在未来研究中, 如何模拟燕尾洲护堤形态外其他护堤模式的流域防洪效应, 需要进一步探讨。这方面的研究成果将为“生态治水”和“国土海绵”建设提供科学依据[33, 34]。
