2020, Vol. 40文章信息
- 包青岭, 丁建丽, 王敬哲, 刘婕, 马春玥
- BAO Qingling, DING Jianli, WANG Jingzhe, LIU Jie, MA Chunyue
- 基于VIC模型模拟的干旱区土壤水分及其时空变化特征
- Spatio-temporal variation of soil moisture in arid area based on VIC land surface model
- 生态学报. 2020, 40(9): 3048-3059
- Acta Ecologica Sinica. 2020, 40(9): 3048-3059
- http://dx.doi.org/10.5846/stxb201905060916
-
文章历史
- 收稿日期: 2019-05-06
- 网络出版日期: 2020-03-16
2. 新疆大学绿洲生态教育部重点实验, 乌鲁木齐 830046;
3. 新疆财经大学, 乌鲁木齐 830046
2. Key Laboratory of Oasis Ecology, Urumqi 830046, China;
3. Xinjiang University of Finance&Economics, Urumqi 830046, China
土壤水分是气候与陆地系统中一个重要变量, 它控制着陆地边界以及地球表面和大气之间的能量和水的交换[1-5]。土壤水分对气候系统及其未来气候变化的影响尤为重要[6]。土壤水分在陆地水循环中起着关键作用, 并且负责通过渗透将地表水和储存水分开, 表面和根区土壤水分控制着陆地表面上的入射辐射, 分别为显热和潜热(蒸发)通量, 研究土壤水分是农业, 生态学, 水文学甚至岩土工程等各个领域的关键[7-9]。土壤水分调节植物生长过程, 并对全球水循环产生重大影响, 驱动土壤水分的气象参数受到土壤水分的大规模变化的影响, 从而产生反馈机制, 可对气候和土地利用变化产生相当大的影响[10]。中国新疆塔里木河流域渭-库绿洲属于典型大陆性气候, 气候干燥, 年降水量少且蒸发量大, 更容易导致大规模干旱和灾害, 水资源短缺已经成为制约当地农业生产的一个重要因素[11]。近年来, 为了适应社会经济的可持续发展, 该地区对农业、工业和生活用水的需求不断增加, 此外, 随着全球气候变暖和人类活动等影响, 干旱地区的生态环境质量日益下降和严重, 使其水资源短缺问题愈加严重[12]。因此对干旱地区土壤水分的时空变化研究显得尤为重要, 关系到未来生态安全和农业可持续发展, 也是生态水文模型研究的重点。
近几十年来, 国际组织开展了许多土壤水分研究计划, 如全球能源和水循环测试(GEWEX, the Global Energy and Water Cycle Experiment)、美国国家航空航天局土壤水分(SMAP, Soil Moisture Active Passive)卫星和欧洲空间局土壤水分和海盐(SMOS, Soil Moisture and Ocean Salinity)等的研究项目促进了土壤水分研究的发展[13], 以上项目主要围绕以遥感手段对土壤水分信息进行监测, 虽然遥感技术与微波卫星对于观测土壤水分具有实时、动态、大面积等特点, 并为土壤水分的研究提供了新的思路和方法, 但是由于天气等因素影响, 难以获得长时间序列数据, 或者是地表植被类型覆盖, 导致难以获取高精度土壤水分信息[14-20]。随着土壤水分监测技术的迅速发展, 陆面生态水文过程模拟的类型受到越来越多关注[21], 典型的模型如CLM、VIC、SiB2和Noah等可以获得连续时空序列的土壤水分, 陆面水文过程模型在有效的数据基础上, 具有模拟大规模、高时间分辨率土壤水分的能力, 是一种观测和研究土壤水分变化的行之有效的方法, 同时在干旱监测与水文观测等问题的应用中, 陆面过程模型模拟的土壤水分信息非常有用[22-23]。然而, 这些已有的陆面生态水文过程模式在干旱地区的适用性仍不得而知。此外, 如何充分利用多源数据并将其应用于时序干旱区土壤水分信息的获取当中也是一个亟待解决的科学问题。
基于此, 本研究以渭干河-库车河绿洲为研究区, 通过分析近10年研究区土地利用类型的变化, 结合VIC陆面过程模型和土地利用类型对土壤含水量进行时空变化研究, 通过实测土壤水分数据, 验证模拟结果, 揭示土壤水分变化规律, 以期为实现绿洲旱情监测与盐渍化动态预报提供科学参考。
1 研究区概况研究区位于新疆维吾尔自治区南部的塔里木盆地北边区域, 范围在纬度41°25′—42°15′N, 经度82°—82°30′E之间, 又称渭干河库车河绿洲(简称渭-库绿洲), 外表酷似扇形, 由于受大陆干旱性气候和盆地间地形格局的影响, 发展为典型且完整的扇形洪冲积扇倾斜平原, 气候上夏季干热, 冬季干冷, 常年缺乏降水, 年平均蒸发量达到1100 mm, 但是年平均降水量不足200 mm, 属于典型中纬度干旱区[24]。如图 1所示。
|
| 图 1 研究区位置 Fig. 1 Location of the study area |
研究区土壤类型主要为石灰性灰褐土、灌淤土。石灰性灰褐土母质为残坡积物, 剖面为As-Ai-Ah-AB-Bk-Ck型, 表层枯枝落叶较少, 多和林下杂草草根盘结在一起, 分布在研究区北边区域。灌淤土母质为灌溉淤积物, 剖面为A11-Ab-C型, 颜色和质地较均一, 多为棕灰色粘壤土, 粘粒含量20%左右, 普遍有炭屑、瓦片等侵入物, 有机质含量可达1.0%以上, pH值在8.2—8.5之间, 呈微碱性, 主要分布在绿洲内部[25]。土壤容重变化范围在1.39—1.61 g/cm3, 粉粒含量占土壤机械组成70%, 其次是砂砾含量, 占20%。研究区实测土壤水分, 2008—2016年样本土壤含水量变异系数均低于0.5, 属于中等变异。如表 1所示。
| 时间 Date |
数量 Samples |
平均值 Mean |
标准偏差 SD(standard deviation) |
最大值 Max |
最小值 Min |
变异系数 CV(coefficient of variation) |
| 2008-09 | 102 | 9.536 | 3.515 | 29.417 | 1.151 | 0.369 |
| 2010-10 | 53 | 20.121 | 8.221 | 59.400 | 1.300 | 0.409 |
| 2011-11 | 50 | 7.198 | 2.354 | 36.570 | 0.110 | 0.327 |
| 2013-08 | 37 | 7.135 | 3.541 | 27.409 | 0.205 | 0.496 |
| 2015-07 | 36 | 5.576 | 1.245 | 29.787 | 0.515 | 0.223 |
| 2016-04 | 39 | 4.070 | 1.210 | 23.941 | 1.954 | 0.297 |
研究区植被类型包括自然植被与人工作物。自然植被以盐生植被为主, 分布在绿洲外围与夹杂在绿洲内部, 主要包括盐爪爪(Kalidium foliatum)、花花柴(Halocnemum strabilaceum)、盐穗木(Halosttachys caspica)、骆驼刺(Alhagi sparsifolia)、胡杨(populus euphratica)、芦苇(Phragmites communis)、怪柳(Tamarix taklamakannesis)等, 人工作物包括但不限于, 棉花、玉米、冬小麦等[26]。
2 研究资料与方法 2.1 数据获取选取2008—2016年分布于研究区具有代表性的58个土壤采样点, 均匀分布在绿洲、绿洲荒漠交错带以及荒漠带区域。采用五点法进行土壤样本采集, 使用W.E.T型传感器、Hydra型号土壤测试仪测量土壤含水率及介电常数等数据。土壤容重使用环刀法进行测定。使用美国Onset公司生产的HOBO型自动记录水位计(以下简称水位计)记录地下水埋深数据, 该仪器可根据实验的要求设定水位计的记录周期, 水位计产生的误差最大为1 cm, 降低了实验误差。土壤粒径采用美国Microtrac公司生产的S3500型激光粒激光粒度仪测定(量程0.01—2000 μm)。
2.2 土地利用类型转移矩阵土地利用转移矩阵是研究区域内各个土地利用类型转移的去向、数量以及来源的一种方法, 是马尔可夫模型在土地利用变化方面的应用, 此模型可以定量的表明不同土地类型相互转化的情况, 还能揭示不通地类之间的转移速率。土地利用转移矩阵通用形式为：
|
(1) |
式中, n代表转移前后土地利用类型数目；S为面积；i、j(i, j=1, 2, …, n)代表转移前后的地类；Sij代表转移前类型变换为j后类型的面积。矩阵中的每个行元素表示转移前的i地类到转移后的j地类的流向信息[27]。采用ArcGIS软件进行操作。
2.3 VIC-3L模型VIC-3L模型的关键特征是具有植被异质性、可变渗透多个土层和非线性基流, 是一种基于SVATS(Soil Vegetation Atmospheric Transfer Schemes)思想的空间分布网格化的大尺度分布式水文模型[28-30]。VIC模型的成功运行, 需要输入以下5种文件, 全局控制文件、气象驱动文件、土壤参数文件、植被库文件、植被参数文件。植被参数文件选用马里兰大学发布的全球1 km辨率的土地覆盖类型数据；研究中的土壤参数分类参照FAO世界粮农组织提供的土壤质地分类图；本次研究选择CMADS(China Meteorological Assimilation Datasets for SWATS)系列数据集作为气象驱动数据, 数据格式为：时间分辨率逐日；空间分辨率1/4°；时间尺度, 2008—2016。此数据集为CLDAS数据同化系统的驱动数据[31]。图 2为VIC模型运行流程图。
|

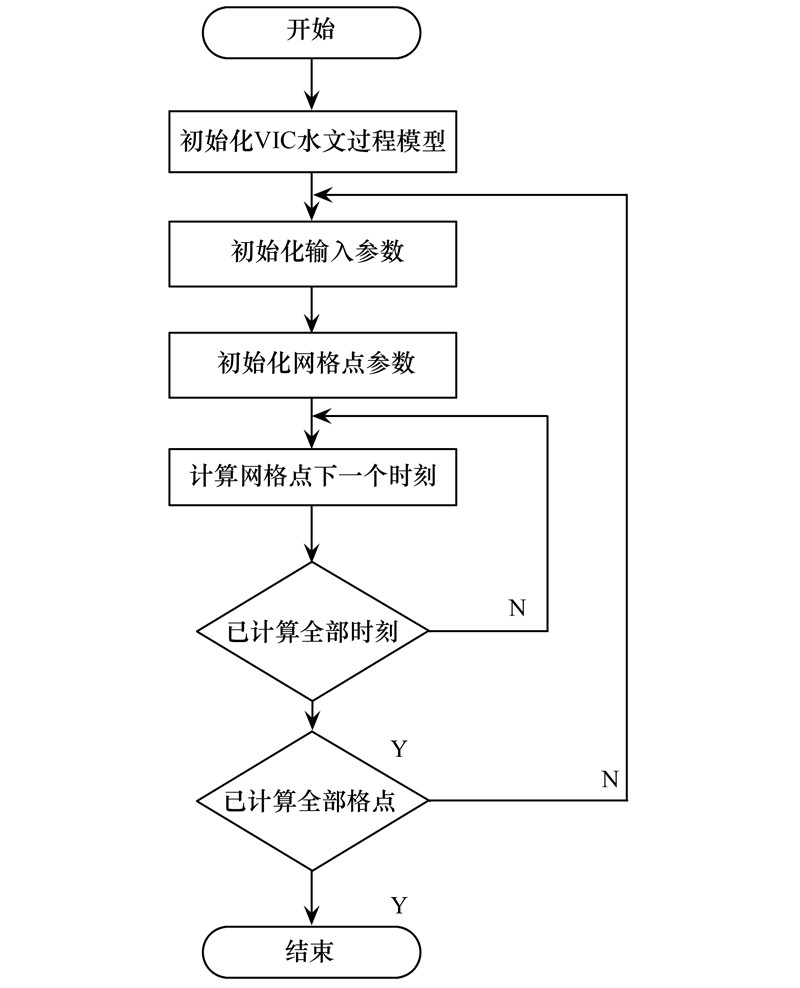

| 图 2 模型流程图 Fig. 2 Schematic diagram of modelling approach |
采取决定系数(R2)、均方根误差(RMSE)与相对误差(RE)指标对VIC水文模型进行精度验证。分别利用不同年份的野外实测土壤含水量数据对模型的精度进行评价, 其中R2代表实测土壤含水量与VIC模拟值符合程度、RE表示实测含水量与VIC模拟值的相对误差、RMSE表示实测含水量与VIC模型的绝对误差的平均程度[32]。
3 结果与分析 3.1 研究区土地利用面积变化由表 2可得, 7年间, 研究区耕地面积从2346.38 km2增加至4071.09 km2, 主要由荒地与灌丛转变而来, 其中, 荒地转移面积为461.45 km2, 灌丛转移面积为1322.22 km2。盐渍地面积由2009年的921.27 km2增加至2016年的1220.98 km2, 变化量299.70 km2, 其中荒地贡献面积最大, 为1031.44 km2。水域面积增加249.08 km2, 水域面积增加主要由灌丛与荒地贡献, 分别贡献了116.62 km2和129.66 km2。这7年间, 荒地面积减少了2808.12 km2, 其主要面积转移方向是灌丛、盐渍地与耕地, 转移面积分别为1333.53 km2、1031.44 km2和461.45 km2。灌丛地面积增加了将近100 km2, 主要由荒地地贡献而来。
| 2009 | 2016 | |||||
| 荒地 Wasteland /km2 |
建筑用地 Built-up/km2 |
耕地 Cultivated/km2 |
盐渍地 Salinized/km2 |
灌丛 Shrub covered/km2 |
水体 Water/km2 |
|
| 荒地 Wasteland/km2 | 3149.78 | 10.50 | 461.45 | 1031.44 | 1333.53 | 129.66 |
| 建筑用地 Built-up/km2 | 0.75 | 30.51 | 3.45 | 0.00 | 7.84 | 0.46 |
| 耕地 Cultivated/km2 | 7.59 | 10.67 | 2066.54 | 2.69 | 254.59 | 6.13 |
| 盐渍地 Salinized/km2 | 92.98 | 1.05 | 212.96 | 134.83 | 440.98 | 39.09 |
| 灌丛 Shrub covered/km2 | 48.70 | 12.21 | 1322.22 | 44.32 | 1881.39 | 116.62 |
| 水体 Water/km2 | 10.45 | 0.04 | 4.48 | 7.30 | 20.58 | 52.02 |
基于上述土壤参数、植被与植被库参数和气象驱动数据, 将气象驱动数据输入到VIC水文模型中, 编译运行, 提出结果文件中的表层土壤含水量数据, 得到图 3与表 1, 其中1至3月平均值为a, 4至6月平均值为b, 7至9月平均值为c, 10至12月平均值为d。图 3与表 3表示2009年至2016年研究区表层土壤含水量空间变化情况和统计特征, 从年际变化来看, 研究区自2009—2016年, 1至3月份, 西南地区土壤含水量范围在14.814—25.214 mm内, 低于东北区域土壤含水量普遍在35.98以上, 说明研究区西南地区1—3月份为相对干旱区域；4—6月份, 土壤含水量平均值为36.718 mm, 2012年达到最高值53.907 mm, 2009年为最低值25.609 mm；7—9月份, 土壤含水量为普遍较高, 平均值达到41.512, 最高年份2012年达到64.823 mm, 最低年份2009年为30.658 mm, 研究区东北区域含水量普遍高于35.210 mm, 空间上, 干旱区域集中在西南、西北和南部区域；10—12月份, 土壤含水量平均值为37.887 mm, 最低年份2009年为29.890 mm, 最高年份2012年为58.677 mm, 空间上, 西南区域普遍比东北区域土壤含水量低13%。从年内变化来看, 2009年, 由a至d, 土壤含水量平均值从24.051 mm升至30.658 mm, 最后降至29.890 mm, 变异系数自0.179持续降至0.096, 土壤含水量变化符合气候降雨年内变化规律, 变异系数降低, 代表VIC模型模拟精度随时间提高；2012年, 由a至d, 平均土壤含水量达到9年内最高值, 分别为54.241、53.907、64.823、58.677 mm；其余年份, 随着模拟时间增加, 整体平均土壤含水量有升高趋势。2009—2016年模拟期间, 以2014年为例, 变异系数由0.095至0.110, 最后降至0.092。其余年份与之类似, 由此可得土壤含水量变异系数呈正弦曲线变化。
|

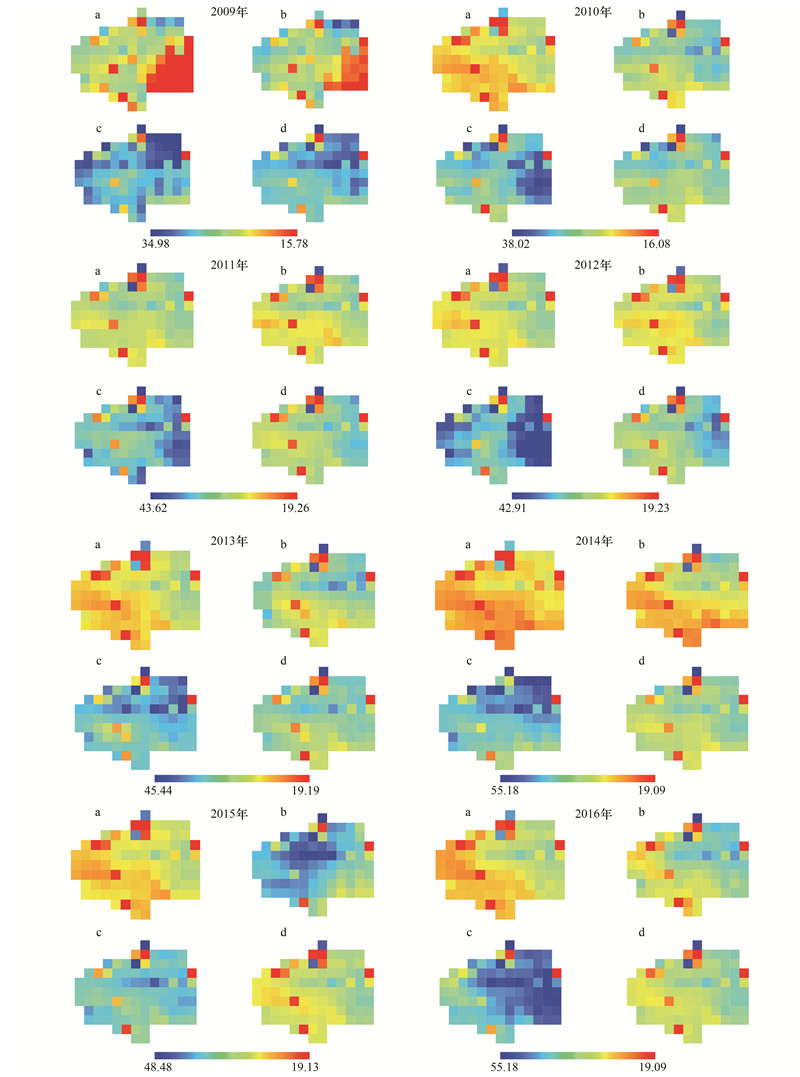

| 图 3 2009—2016表层土壤水分VIC模拟值 Fig. 3 2009—2016 surface soil moisture VIC simulation value a：1—3月平均值；b：4—6月平均值；c：7—9月平均值；d：10—12月平均值 |
| 年份 Year |
季节 Seasons |
平均数 Mean |
标准偏差 SD |
最大值 Max |
最小值 Min |
变异系数 CV |
| 2009 | 1—3月 | 24.051 | 4.301 | 31.760 | 14.814 | 0.179 |
| 4—6月 | 25.609 | 3.840 | 37.785 | 16.115 | 0.150 | |
| 7—8月 | 30.658 | 3.227 | 37.785 | 16.108 | 0.105 | |
| 10—12月 | 29.890 | 2.876 | 36.086 | 16.100 | 0.096 | |
| 2010 | 1—3月 | 27.678 | 2.630 | 40.169 | 16.093 | 0.095 |
| 4—6月 | 30.620 | 2.985 | 38.102 | 16.085 | 0.097 | |
| 7—8月 | 32.826 | 3.487 | 40.169 | 16.078 | 0.106 | |
| 10—12月 | 31.069 | 2.909 | 39.618 | 16.071 | 0.094 | |
| 2011 | 1—3月 | 33.961 | 3.083 | 43.247 | 19.276 | 0.091 |
| 4—6月 | 33.202 | 3.086 | 42.038 | 19.268 | 0.093 | |
| 7—8月 | 37.559 | 3.690 | 45.612 | 19.259 | 0.098 | |
| 10—12月 | 34.714 | 3.385 | 43.585 | 19.251 | 0.098 | |
| 2012 | 1—3月 | 54.241 | 5.195 | 68.567 | 32.071 | 0.096 |
| 4—6月 | 53.907 | 5.043 | 67.472 | 32.057 | 0.094 | |
| 7—8月 | 64.823 | 7.253 | 77.430 | 32.043 | 0.112 | |
| 10—12月 | 58.677 | 5.972 | 72.598 | 32.030 | 0.102 | |
| 2013 | 1—3月 | 32.719 | 3.206 | 40.988 | 19.210 | 0.098 |
| 4—6月 | 35.467 | 3.512 | 43.929 | 19.202 | 0.099 | |
| 7—8月 | 38.771 | 3.725 | 49.959 | 19.194 | 0.096 | |
| 10—12月 | 36.246 | 3.462 | 46.899 | 19.186 | 0.096 | |
| 2014 | 1—3月 | 33.434 | 3.165 | 43.165 | 19.178 | 0.095 |
| 4—6月 | 35.273 | 3.869 | 47.868 | 19.171 | 0.110 | |
| 7—8月 | 43.093 | 4.536 | 58.694 | 19.163 | 0.105 | |
| 10—12月 | 38.494 | 3.526 | 49.787 | 19.155 | 0.092 | |
| 2015 | 1—3月 | 34.469 | 3.234 | 43.959 | 19.148 | 0.094 |
| 4—6月 | 41.248 | 4.374 | 54.528 | 19.140 | 0.106 | |
| 7—8月 | 40.143 | 3.756 | 50.098 | 19.133 | 0.094 | |
| 10—12月 | 36.084 | 3.556 | 45.344 | 19.125 | 0.099 | |
| 2016 | 1—3月 | 35.477 | 3.728 | 44.974 | 19.118 | 0.105 |
| 4—6月 | 38.419 | 4.398 | 50.410 | 19.111 | 0.114 | |
| 7—8月 | 44.227 | 4.720 | 55.182 | 19.104 | 0.107 | |
| 10—12月 | 37.925 | 3.653 | 48.355 | 19.096 | 0.096 |
由于模型2008年为预热期, 数值模拟不准确, 不将其列入讨论。将土壤含水量模拟值共分4种地类进行分析, 分别为a盐渍地、b荒地、c耕地、d灌丛。图 4中, 分别描述了4种地类从2009-01-01至2016-12-31期间三层土壤水分波动变化与每日降水量, 结合降雨量来看, 每种地物土壤含水量变化波动呈正弦函数曲线, 从7月份雨季开始, 土壤水分含量增加, 到10月份开始下降, 呈现由4月份旱季至7月份雨季, 由干到湿得规律；每种地物第一层含水量小于后两层, 第二层含水量为最大, 模拟土壤含水量变化符合每日降雨量变化趋势, 在降雨量较少的1—6月、10—12月, 三层土壤含水量呈现下降趋势, 直到7—9月雨季, 随着降雨量的增加, 各层土壤含水量呈现大幅度波动上升的趋势, 并达到最高值, 其中盐渍地表层土壤含水量峰值为38.157 mm左右、荒地45.214 mm左右、耕地43.524 mm左右、灌丛38.278左右, 各地物土壤含水量最低值均出现在舂季与秋冬季, 盐渍地表层土壤含水量最低值为21.213 mm左右、荒地28.963 mm左右、耕地26.745 mm左右、灌丛28.985左右。从根层与底层土壤含水量变化来看, 4种地物土壤含水量均表现出根层土壤含水量总体要高于底层土壤含水量, 盐渍地与灌丛根层土壤含水量高于其他两种地类, 灌丛根层土壤含水量与底层土壤含水量在2009年雨季期间出现交点；荒地与耕地底层土壤含水量在每年雨季来时, 均出现交叉现象。总体来看, VIC模型较好的模拟并区分了4种不同地物类型表层、根层与底层土壤含水量的变化。
|

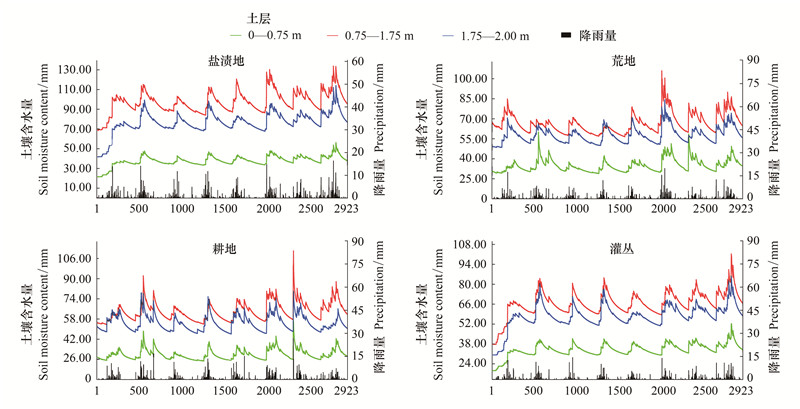

| 图 4 2009—2016年盐渍地、荒地、耕地和灌丛土壤含水量VIC模拟值 Fig. 4 VIC simulation value of soil moisture content of saline soil, wasteland, cultivated land and shrubland from 2009 to 2016 |
提取其中2012年数据, 放大至图 5。由图 5可得, 从1月至6月, 三层土壤含水量呈现缓慢下降趋势, 直到6月中旬开始, 研究区进入雨季, 随着降水量增加, 土壤含水量也迅速增加达到最高值；盐渍地与灌丛地表土壤含水量较高, 同时整体含水量变化值也高于其他两类地物, 可能是由于灌丛根系具有聚集水分得作用, 盐渍化土壤地下水位较高。
|

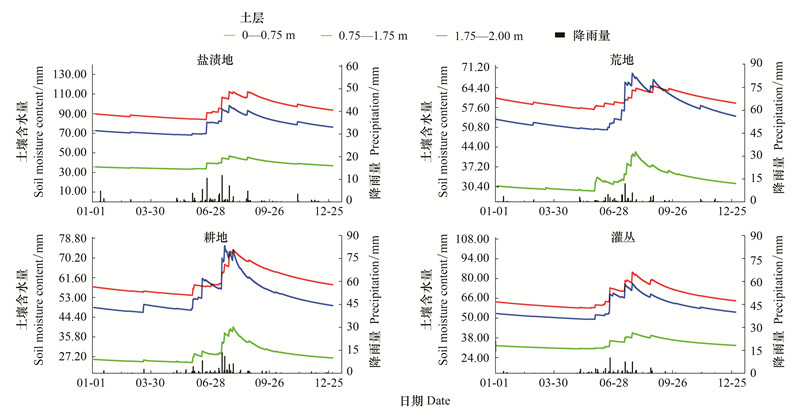

| 图 5 4种地物2012土壤含水量VIC模拟值 Fig. 5 Four ground objects 2012 soil water content VIC simulation value |
选取典型4种地物, 分析长时间序列与2014年土壤含水量VIC模拟值的差异, 如图 6与7所示。由图 6所得, 盐渍土壤表层含水量范围在34.854—55.874 mm, 相较于耕地30.210—52.141 mm, 大约高0.06%, 在2010—2013年期间, 盐渍地土壤含水量高于耕地大约0.10%, 在2014年两者含水量持平, 随后在2015—2016年高于耕地大约0.08%, 同时盐渍土与灌丛的土壤含水量在模拟期间变化波动保持在34.587—53.414 mm之间；在2011—2014年雨季时期, 灌丛土壤含水量高于其他3种地类大约0.02%, 可能是由于自然植被天然的涵养水源的功能, 但是在其他季节, 含水量变化与盐渍土壤地持平；荒地土壤含水量在旱季期间, 处于所有地类含水量最低28.412 mm左右, 但是一到雨季, 含水量迅速上升至最高值56.784 mm左右, 并且在2015年与2010年雨季达到最顶峰58.745 mm；耕地土壤含水量变化范围与荒地含水量相一致, 在28.784—53.741 mm之间, 根据近7年土地利用变化, 大量荒地转化为耕地, 绿洲荒地土壤含水量与耕地土壤相互接近。提取2014年数据, 将其放大至图 7, 由图可得, 盐渍地与灌丛初始土壤含水量为35.754 mm, 同时波动幅度相似, 在模拟期间, 土壤含水量都要高于其他两种地物大约0.02%；荒地与耕地变化趋势相似, 波动相较于其他两种地物, 变化幅度更大, 同时初始含水量较低为33.612 mm；4种地物在雨季, 土壤含水量迅速上升至44.812 mm左右, 并且波动幅度加大, 至到9月恢复平缓在32.854—39.547 mm；1—3月含水量高于10—12月份含水量大约0.23%, 雨季含水量呈现大幅度盘旋上升, 呈现出土壤含水量干湿季节变化规律, 说明VIC模型良好的模拟了研究区土壤含水量的季节变化规律。
|

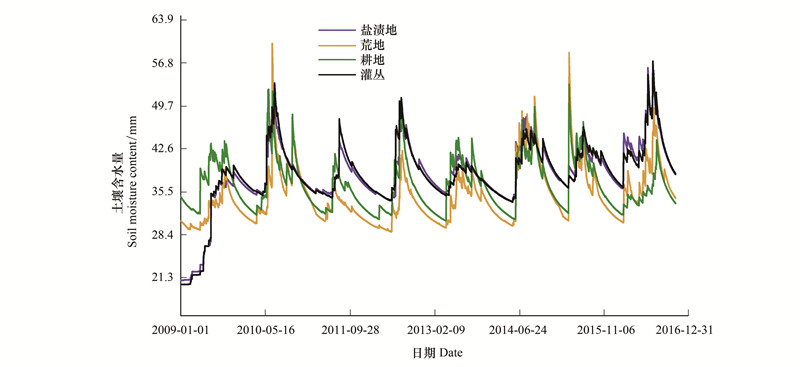

| 图 6 4种地物土壤表层含水量长时间序列VIC模拟值对比 Fig. 6 Comparison of VIC simulation values of long-term sequence of soil surface water content of four kinds of ground |
|

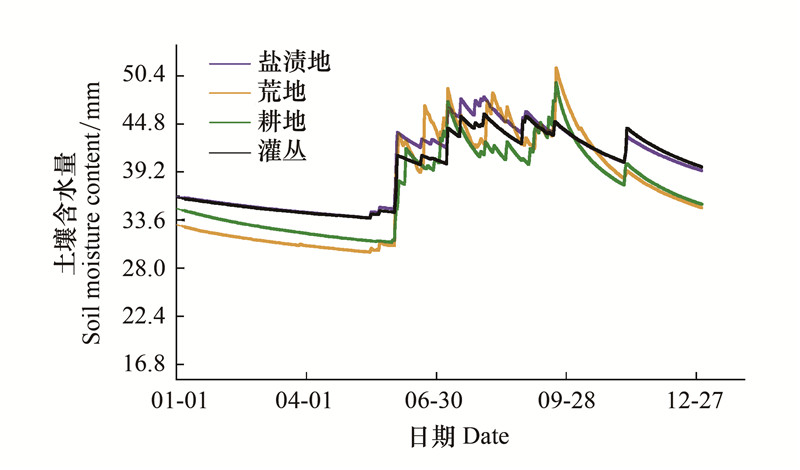

| 图 7 4种地物2014土壤含水量VIC模拟值对比 Fig. 7 Comparison of VIC simulation values of soil moisture content of four kinds of ground objects in 2014 |
图 8从左至右分别为2009—2016年土地利用面积变化图、2009—2016年表层土壤含水量范围分布图。由图可得, 7年内, 盐渍地增加299.705 km2, 增加率32%, 表层土壤含水量范围在41.40—34.50 mm, 中位数37.24 mm, 正态曲线数值分布在34.40 mm以上；荒地减少2808.12 km2, 减少率46%, 土壤含水量范围在37.40—30.80 mm, 中位数34.25 mm, 正态曲线数值分布在28.60以上；耕地面积增加1724.71 km2, 增加率73%, 土壤含水量范围在27.60—32.20 mm, 中位数28.90 mm, 正态曲线数值分布在24.20 mm以上；灌丛面积增加514.94 km2, 增加率15%, 土壤含水量范围在31.52—36.80 mm, 中位数33.60 mm, 正态曲线数值分布在30.40 mm以上。2006—2016年, 除了荒地面积减少外, 其余地类面积均明显增加。荒地土壤含水量伴随面积大幅度下降, 箱线图下边缘较其余地类短, 土壤含水量分布低于盐渍地与灌丛；盐渍地与耕地面积增加幅度最大, 主要由荒地转化而来, 盐渍地土壤含水量范围较耕地高20%；灌丛面积增加次之, 箱线图土壤含水量上下限范围长度一致。荒地土壤含水量伴随面积大幅度下降, 土壤含水量数值集中在正态曲线28.6 mm以上区域；盐渍地、耕地土壤与灌丛表层土壤含水量伴随面积大幅度上升, 土壤含水量数值分别集中在正态曲线34.40 mm、24.20 mm与30.40 mm以上区域。
|

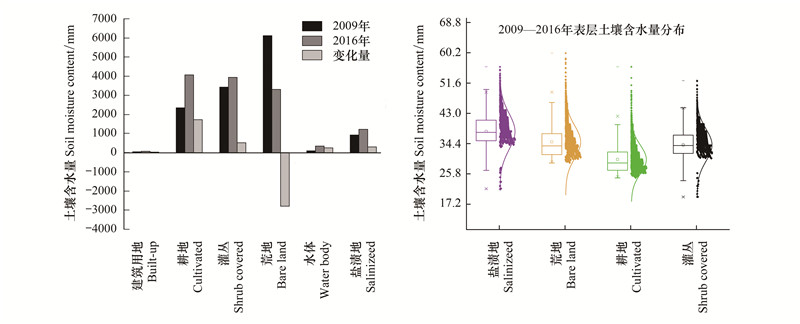

| 图 8 土地利用面积变化与表层土壤含水量分布 Fig. 8 Land use area change and surface soil water content distribution |
采用5个年份野外实测土壤含水量数据对VIC模拟表层土壤含水量进行验证, 按照经纬度提取VIC模拟值相应的数据, 对实测含水量与VIC模拟值进行相关性分析和散点图绘制, 证明VIC模拟值的可靠性。图 8给出了2010年10月、2011年11月、2013年8月、2015年7月和216年4月模拟与实测土壤含水量的线性拟合散点图, 以实测含水量为横轴, VIC模拟值为纵轴。由图可得, 对于表层土壤来说, 实测含水量与VIC模拟值R2范围在0.30—039之间, 模拟结果较好。与实测土壤含水量相比, VIC模型模拟的土壤含水量整体呈现较高值, 由此表明VIC模拟值存在高估现象。2010年10月(秋)与2016年4月(春), 表层土壤含水量R2达到了0.34以上；2013年08月与2015年7月, 表层土壤含水量R2分别为, 0.3031、0.3053。由表 4可知, VIC模拟值RMSE范围在1.40至2.80之间, RE范围在0.90至2.20之间, R2范围在0.40至0.60之间, 总体上VIC模型模拟值与实测土壤含水量相关性较好, 其中盐渍地R2最高、RMSE与RE最低, 接着为灌丛、耕地、荒地。
|

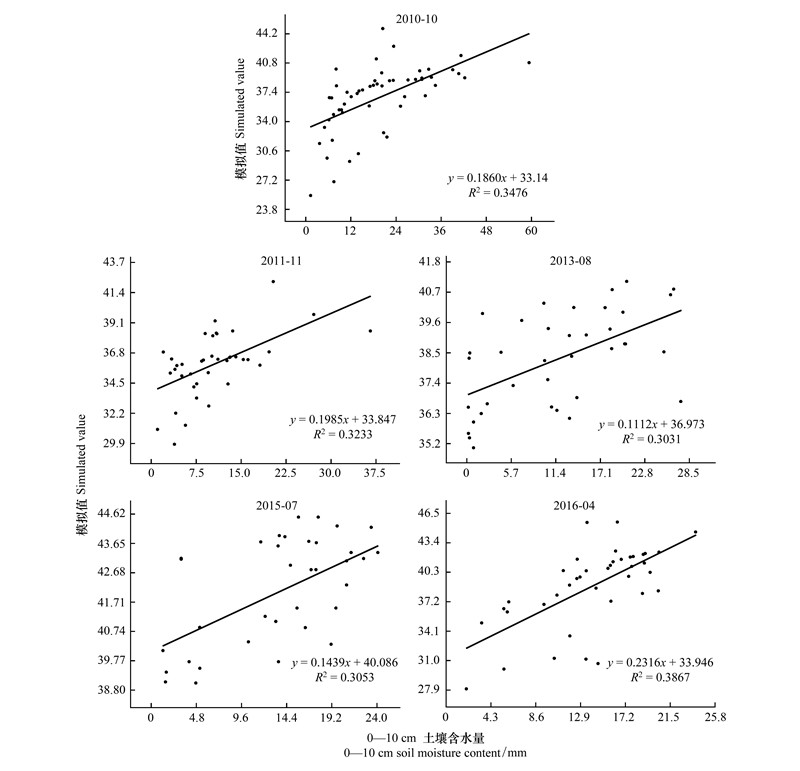

| 图 9 实测土壤水分与VIC模拟值散点图 Fig. 9 Measured soil moisture and VIC simulated value scatter plot |
| 地物类型 Land use type | RMSE | RE | R2 |
| 盐渍地 Salinized | 1.440 | 0.923 | 0.598 |
| 耕地 Cultivated | 1.931 | 1.394 | 0.503 |
| 荒地 Bareland | 2.784 | 2.153 | 0.467 |
| 灌丛 Shrubcovered | 1.462 | 0.927 | 0.596 |
| RMSE：均方根误差 Root Mean Squard Error；RE：相对误差 Relative error | |||
通过VIC模型土壤含水量模拟, 发现其对干旱区土壤水分模拟效果较好, 可以实现大面积、长时间序列的旱情监测与分析；结合土地利用类型变化, 分析土壤含水量时空模拟差异, 结果表明：
(1)渭-库绿洲近7年内, 耕地与盐渍地面积增幅达35%以上, 荒地面积相较2009年减少约46%, 灌丛面积增幅约15%；其中荒地转为盐渍地面积为1031.44 km2, 荒地转为耕地461.45 km2, 表明研究区土地荒漠化趋势得到逆转, 整体生态环境得到改善。
(2)通过分析不同月份VIC模拟表层土壤含水量空间分布, 发现1—6月, 西南地区土壤含水量低于东北区域；7—9月, 研究区东北区域含水量普遍高于35.21 mm, 干旱区域集中在西南、西北和南部区域；10—12月, 西南区域普遍比东北区域土壤含水量低。
(3)通过分析不同地类VIC模拟土壤含水量时间分布, 结合降雨量来看, 每种地物土壤含水量变化波动呈正弦函数曲线, 盐渍土壤表层含水量相较于耕地约高0.06%；在每年雨季, 灌丛土壤含水量高于其他3种地类大约0.02%；旱季期间, 荒地土壤含水量, 处于低值28.41 mm左右, 在雨季, 含水量上升至高值56.78 mm左右；据近7年土地利用变化, 大量荒地转化为耕地, 绿洲荒地土壤含水量与耕地土壤相互接近, 在28.784—53.741 mm之间；VIC模型较好的模拟了研究区不同地类土壤含水量的季节变化规律。
(4) 进一步分析2009—2016土地利用面积变化对土壤含水量变化的影响, 荒地土壤含水量伴随面积大幅度下降, 含水量数值集中在正态曲线28.60以上区域；盐渍地、耕地土壤与灌丛表层土壤含水量伴随面积大幅度上升, 土壤含水量数值分别集中在正态曲线34.40 mm、24.20 mm与30.40 mm以上。VIC模拟值与实测值RMSE范围在1.40至2.80之间, RE范围在0.90至2.20之间, R2范围在0.40至0.60之间, 模拟效果较好。
