生态系统向人类提供了生存所必须的环境和产品, 发挥着极其重要的生态服务功能^[1]。然而, 自工业革命以来, 在气候变化和人类活动的双重影响下, 生态系统遭到了严重的破坏^[2], 导致了大部分地区生态系统的服务功能明显下降, 造成了一系列的严重后果^[3]。例如在1998年, 长江和松花江等流域发生了重大的洪水灾害, 造成了巨大的经济损失, 对流域沿线居民的生存与发展造成了严重威胁^[4]。为了缓解类似的自然灾害, 国家先后采取了多项生态保护与恢复工程来提高生态系统的涵养水源能力, 比如天然林保护工程、退耕还林还草工程等^[5], 以期有效地维护重点地区的生态系统服务功能^[6]。

水源涵养功能作为陆地生态系统的重要功能, 受到气候变化、土壤理化性质、植被覆盖类型、地形地貌特征等诸多因素的影响, 而且在空间上存在很大变异性, 因此, 如何准确地评价水源涵养功能一直是水文学及生态学研究的热点和难点^[7]。随着对水源涵养功能理解的不断加深, 从早期生态系统调节径流到后来降水拦蓄、水质净化、土壤蓄水量的研究, 人们越发理解了生态系统水源涵养功能的重要性^[8]。国内外学者对水源涵养功能进行了广泛地研究, 国外学者侧重于对产水量以及产沙量进行研究, 并且多采用模型的方法, 如SWAT模型^[9]以及InVEST模型^[10]等；国内学者的相关研究集中于采用多种计算方法模拟某地区的水源涵养量, 如模型法和水量平衡法等^[11], 进而研究其时空变化。综合以上研究发现, 水量平衡法是研究水源涵养机理的基础, 操作简单, 能够较为准确的计算水源涵养量, 是目前使用最为广泛的方法^[12-15]。然而, 目前对于水源涵养功能的研究多集中于对研究区多年平均或某一年水源涵养特征的分析, 缺少不同气候条件影响下水源涵养能力差异的研究。

东北地区处于欧亚大陆东岸, 生态系统类型多样, 是典型的气候敏感区和脆弱区, 也是退耕还林还草工程实施效果较为显著的地区。由于受到气候和地理位置的影响, 东北地区的生态系统特征在时间和空间上差异显著, 研究典型气候条件下该区水源涵养功能特征显得尤为迫切。本文选用SPEI指数分析近几十年来东北地区气候特征, 按固有的分类标准划分出干旱, 正常以及湿润3个典型年份；以水量平衡法为基础, 结合Penman-Monteith公式和SCS-CN模型, 修订相关参数, 进而模拟典型气候条件下东北地区生长季内生态系统水源涵养功能, 以期客观地认识不同生态系统的水源涵养功能空间分布特征, 为东北地区水资源的合理配置、空间防洪减灾规划和生态系统管理提供科学依据。

1 数据来源

本文所用的干旱指数SPEI数据来自于美国国家大气研究中心(National Center for Atmospheric Research, NCAR)^[16], 下载数据时间为1980—2016年, 分辨率为0.5°, 尺度为12个月, 存储为NC格式文件。气象数据来源于中国气象数据共享中心的中国地面气候资料日值数据集(V3.0), 提取出东北地区及其周边共124个站点2001年, 2010年及2013年4月到9月的逐日气象资料, 包括降水, 温度, 日照时数, 相对湿度和风速, 该气象数据经中国气象局严格质量监控, 数据精度和实有率达到99%以上。土地利用数据来源于中国科学院资源环境科学数据中心, 选用2000年和2010年两期1：100万土地利用分类图, 土地利用类型包括农田、林地、草地、水域、城镇工矿用地和未利用地6个一级类型以及25个二级类型。DEM数据分辨率为90 m, 来源于美国奋进号航天飞机的雷达地形测绘SRTM(Shuttle Radar Topography Mission, SRTM)数据, 经由中国科学院资源环境科学数据中心下载。土壤数据来自寒区旱区科学数据中心基于世界土壤数据库(Harmonized World Soil Database version 1.1, HWSD)的中国土壤数据集(V1.1), 中国境内数据源为第二次全国土地调查南京土壤所所提供的1：100万土壤数据, 采用FAO-90土壤分类系统。详细数据信息见表 1。

2 研究方法 2.1 SPEI指数处理

标准化降水蒸散发指数(Standardized Precipitation Evapotranspiration Index, SPEI), 是当前能够较好反映干旱评价的指数之一, 它既反映了温度和降水对干旱的影响, 同时又考虑了时间尺度的累计效应。近50年东北地区年平均气温上升1.5 ℃, 年降水量和生长季降水量均呈减少趋势, 促使了东北地区干旱的频繁发生, 尤其是21世纪以来的十几年里, 这种气候变化尤为明显^[17]。有许多研究表明, SPEI指数可以有效定量东北地区的干旱特征^[18-21]。本文利用12个月尺度下的1980—2016年的SPEI指数数据分析气候年际变化。按Yu等^[18]提出的干旱等级划分标准, 将东北地区干旱等级分为重度干旱、中度干旱、轻度干旱、正常、轻度湿润、中度湿润和重度湿润七个等级(表 2)。

2.2 降雨量和蒸散量计算

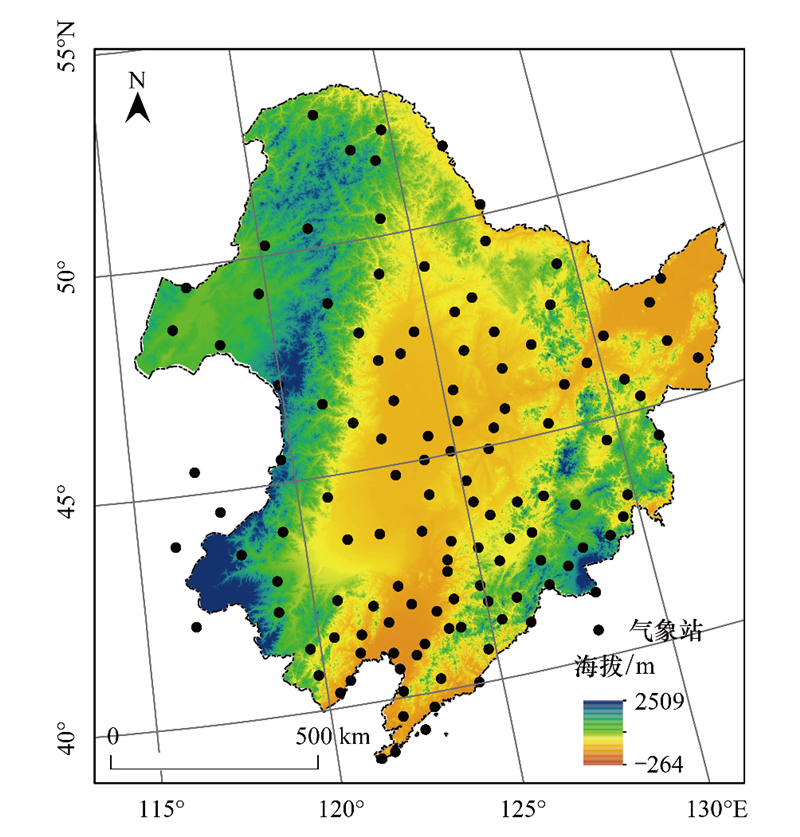

图 1为研究区气象站点分布图。本研究采用基于局部薄盘样条理论的ANUSPLIN插值方法^[22]对东北地区及其周边共124个站点日降雨量和日蒸散量进行空间插值, 该方法专用于气象要素空间插值, 是目前较好的一种曲面插值方法^[23]。蒸散计算使用的是FAO-56分册推荐的Penman-Monteith方程^[24], 公式中涉及的大气物理参数(Rn、G、T、U₂、e_s、e_a、Δ、γ)均可以通过站点逐日气象资料计算得出(包括风速、湿度、温度以及日照时数), 进而计算出逐日逐站的蒸散量, 表达式如下：

(1)

式中, ET为可能蒸散量(mm/d)；R_n为地表净辐射(MJ m^-2 d^-1)；G为土壤热通量(MJ m^-2 d^-1)；T为日平均气温(℃)；U₂为2 m高处风速(m/s)；e_s为饱和水气压(kPa)；e_a为实际水气压(kPa)；Δ为饱和水气压曲线斜率(kPa/℃)；γ为干湿表常数(kPa/℃)。

2.3 基于SCS模型模拟地表径流量

本研究采用SCS模型模拟东北地区地表径流, 该模型是美国农业部水土保持局(现更名为自然资源保护局)20世纪50年代研发的水文模型, 结构简单, 所需参数少, 并可应用于无资料地区等特点, 已被广泛用来模拟径流量^[25-26]。

2.3.1 SCS模型原理

SCS模型基于水量平衡方程以及Mockus等人建立的降雨径流关系式^[27]：

(2)

(3)

式中, P为总降雨量(mm)；Q为地表径流量(mm)；F为地表径流产生后的后损, 即实际累计下渗量(mm)；Ia为地表径流产生前降雨量的初损(mm)；S为土壤当时最大持水量, 是后损的上限(mm)。

根据式(2)、(3)可推导Q的计算公式, 如式(4)：

(4)

降雨的初损量Ia包括地面坑洼、截留、下渗初损量等。模型设计者将Ia和S的关系做如下假设：

(5)

式中, λ为初损率, 随不同地区的自然地理情况和水文条件的差异而变化, 取值范围为0.1—0.3, 为方便计算, 对该参数的选取常选取为0.2^[28]。

S值随空间变化很大, 通常由CN计算得出, 计算方法如式(6)：

(6)

式中, CN为径流曲线值, 是反映土地利用类型、土壤类型、坡度及前期土壤含水量的一个综合指标。土地利用数据集涵盖了农田、林地、草地、水体、建设用地和未利用地6个一级类型以及25个二级类型, 整理其中的林地, 农田, 草地以及水体4类进行分析, 结合美国国家工程手册第四章中的CN值查算表^[29]及相关文献查取CN值^[30]；土壤水文分组反映水分入渗速度的快慢, 按照模型标准将土壤划分为A、B、C、D共4类；前期土壤水分(AMC)依径流产生之前5天的降雨总量分为3级, AMCⅠ(干旱), AMCⅡ(一般), AMCⅢ(湿润), 东北地区为季风性气候, 降水多集中在雨季, 为便于计算本文选取一般条件模拟研究区径流量, 最终CN值见表 3。

2.3.2 CN值坡度修正

坡度对径流有很大的影响, 传统模型假设在一般条件下坡度为5%, Williams等^[31-32]提出了对一般条件下CN值的订正公式：

(7)

式中, CN_α为坡度修正后的CN₂, CN₂和CN₃分别表示AMCⅡ和AMCⅢ条件下的CN值, α表示坡度(%)。

2.4 水源涵养量模拟

本研究基于水量平衡方程(The Water Balance Equation)在日尺度上模拟了水源涵养量, 水量平衡法将生态系统视为一个“黑箱”, 忽略中间过程, 把大气降水视为水量的输入, 蒸散量及径流量视为水量的输出, 根据水量平衡原理, 水量的输入和输出之差即水源涵养量^[12]。

(8)

式中, 各因子均为日尺度下模拟值, WR为水源涵养量(mm)；P为降雨量(mm)；Ra为地表径流量(mm)；ET为蒸散量(mm), 随后通过ArcGIS的栅格计算器叠加出整个生长季(4—9月共183天)的水源涵养量。

3 结果分析 3.1 东北地区典型气候选择及其特征分析

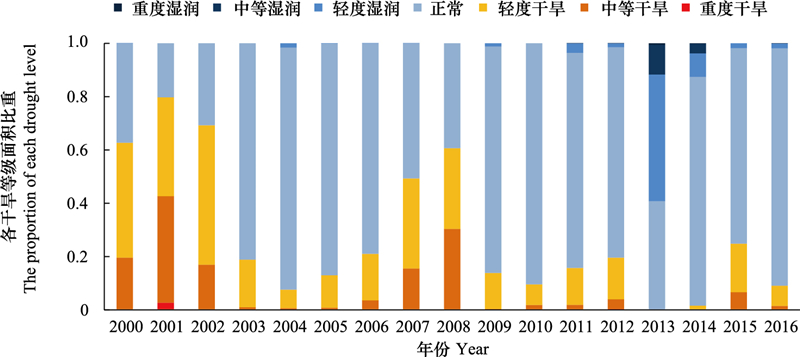

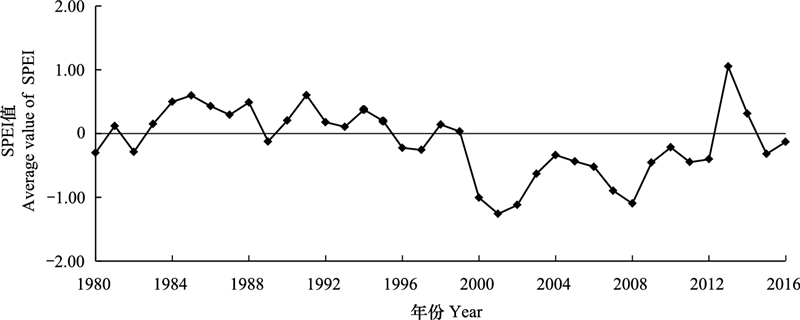

1980年到2016年东北地区12个月尺度下的年平均SPEI指数变化如图 2所示, 从图中可以看出, 东北地区气候呈现出干湿波动变化, 大多数年份的年平均SPEI指数在-0.5到0.5之间浮动变化, 部分地区出现干旱和湿润交替。1980—1999年, 干旱发生较少, 气候偏湿润；而在2000年以后干旱频繁发生, 干湿交替更加明显。结合图 2与图 3可知, 东北地区在2000—2002年及2007—2008年的干旱较为严重, 平均SPEI值在-1左右, 其中又以2001年最为严重, 年平均SPEI指数达到-1.26。2001年干旱面积约占总面积的79.72%, 其中轻度干旱和中度干旱面积占总面积的37.04%和39.95%, 重旱占总面积的2.73%。2013年东北地区降水丰富, 气候极其湿润, 年平均SPEI指数1.05, 干旱发生较少, 湿润面积占总面积的59.21%, 其中重度湿润和中度湿润分别占总面积的0.57%和11.12%。2000年以后东北地区气候变化频繁, 为了方便与干旱和湿润年份对比分析, 选取出该时段正常面积最大的2010年作为正常年份的代表, SPEI指数为-0.22。

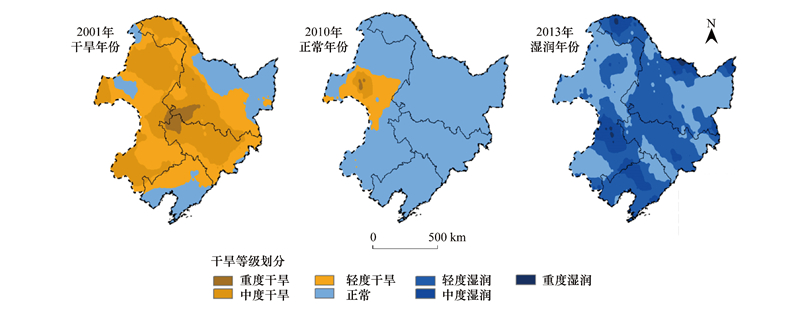

图 4为2001年、2010年以及2013年干旱空间分布图。2001年干旱的发生以中度干旱和轻度干旱为主, 重度干旱发生在黑龙江西南部及吉林西北部地区；2010年大部分地区都为正常情况, 在研究区西北部的部分地区出现了局部的干旱；2013年以轻度湿润为主, 主要包括辽宁大部地区、吉林的临江东岗一带沿西北至黑龙江的漠河地区以及与辽宁西北部接壤的内蒙古地区, 其余地区多为正常情况, 无干旱发生。

3.2 典型气候条件下东北地区的降雨、蒸散和径流分布 3.2.1 降雨特征

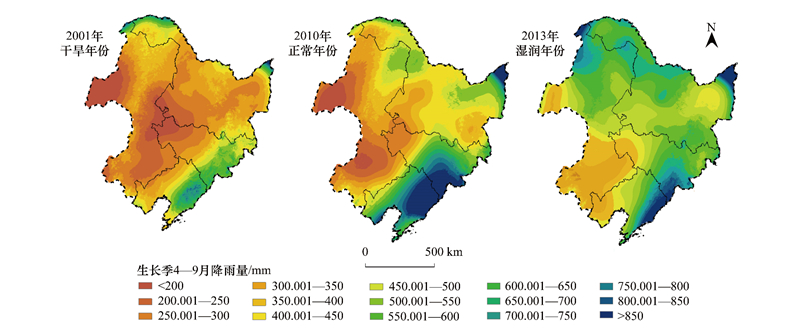

图 5为东北地区三个典型年份生长季内的降雨分布, 降雨高值区均出现在长白山地区, 低值区均出现在研究区西部呼伦尔贝草原地区以及中部到西南部的平原地区, 生长季内平均降雨量分别为干旱年342.61 mm, 正常年464.58 mm和湿润年548.57 mm。2001年为代表性干旱年份, 生长季内大部分地区降雨量不足400 mm, 以研究区中西部地区为低值中心, 呼伦贝尔草原地区降雨量不足200 mm, 向东以环形扩散增加。在研究区的北部地区、东南部的长白山地区以及三江平原地区的东北部出现了400 mm以上的降雨并且向外扩散减小。2010为正常年份, 在生长季内的降雨呈现东高西低, 南高北低的趋势。降水低值中心出现在研究区的西部地区, 降雨不足200 mm。内蒙古东部地区, 吉林西部以及黑龙江大部分地区的降雨量在300—450 mm。降雨高值中心在长白山地区, 降雨量达600—800 mm, 部分地区超过850 mm。在2013年湿润年份, 全地区生长季内降雨充足, 仅少数地区降雨量低于400 mm, 出现在呼伦贝尔草原的西部地区以及研究区西南部的草原和平原地区, 降雨高值区在东北北部地区、长白山地区以及三江平原东北部地区, 降雨量达600—800 mm, 部分地区可达850 mm以上, 大部分地区降雨量在400—600 mm之间, 分布在研究区的北部, 中部和东部。

3.2.2 蒸散特征

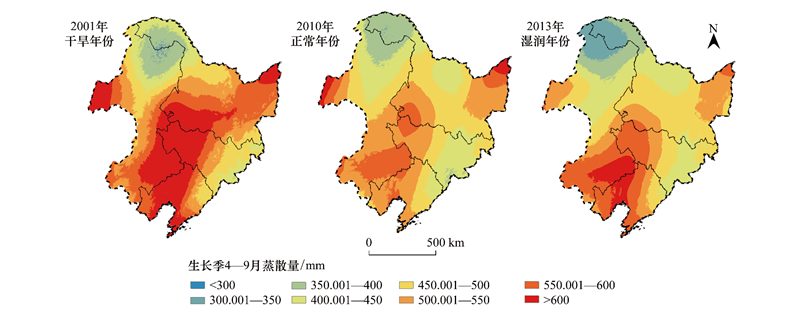

由图 6可知, 在3个年份生长季4—9月内, 蒸散存在着南高北低的分布特征, 较低的蒸散均出现在研究区北部漠河一带, 蒸散量在300 mm以下。呼伦贝尔草原地区、三江平原地区以及研究区中部到西南部的松嫩平原和辽河平原地区为东北地区的3个高蒸散区, 生长季内气温较高, 蒸发较大, 植物生长又产生较大蒸腾。海拔较高的林区, 如长白山一带, 生长季内蒸散量也很高, 并且年际变化较为稳定, 在400—600 mm左右。

3.2.3 径流特征

图 7为生长季径流量分布图, 东北地区在3个典型气候年份下生长季内平均径流量分别为干旱年30.28 mm, 正常年56.16 mm, 湿润年64.80 mm。本研究模拟的径流量为地表径流, 所以在林地上基本无径流产出。在东北平原上存在较大面积的水田及湿地, 易产生地表径流, 如三江平原的北部, 辽河平原的中部及松嫩平原的大部地区。在东北地区的西部草地与农田相间分布, 呼伦贝尔草原地区又多湿地和草地分布, 土壤蓄水能力较弱, 同样容易产生地表径流。

3.3 典型气候条件下东北地区生态系统的水源涵养功能特征

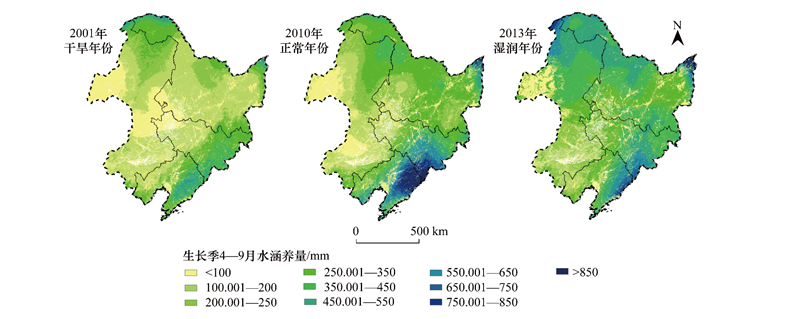

3种典型气候条件下东北地区水源涵养总量差距很大, 水源涵养总量分别为干旱年份2178.19亿m³, 正常年份3231.49亿m³以及湿润年份3969.33亿m³。如图 8所示, 水源涵养量(mm)的空间分布存在一致性, 3个年份存在共同的水源涵养低值区与高值区, 低值区位于呼伦贝尔以西的草原以及松嫩平原、三江平原和辽河平原的部分地区, 如白城、通辽、鸡西等, 这些地区蒸散量较大, 土地利用类型以草地、水田和水体为主, 以呼伦贝尔草原为代表, 生长季内水源涵养量不足100 mm。水源涵养量一般的地方同样集中在东北三大平原地区, 这些地区旱地面积很大, 同时也存在许多沼泽湿地, 降雨量处于平均水平, 水源涵养量较高。水源涵养量的高值区出现在长白山地区, 这一地区的降水丰富, 土地覆盖多为林地和沼泽湿地, 水源涵养量最大, 在干旱年份仍可达400 mm以上。水源涵养量次高值出现大小兴安岭一带, 该区土地利用类型同样以林地为主, 由于降雨不及长白山地区丰富, 水源涵养量稍低。

3.4 水源涵养驱动因素分析

生态系统的水源涵养功能受地理与气候的影响呈现出较强的空间差异性。本文在GIS中基于栅格数据对水源涵养量与其驱动因素做了相关性分析(表 4)。结果表明, 水源涵养量主要受降雨影响, 在干旱、正常和湿润年份均呈现出显著的正相关(R=0.863, P=0.000；R=0.828, P=0.000；R=0.728, P=0.000)。蒸散量和径流量与水源涵养量之间相关性较弱, 但仍呈现出显著的负相关, 其中蒸散的相关性稍强(干旱年R=-0.485, P=0.000；正常年R=-0.327, P=0.000；湿润年R=-0.567, P=0.000)。

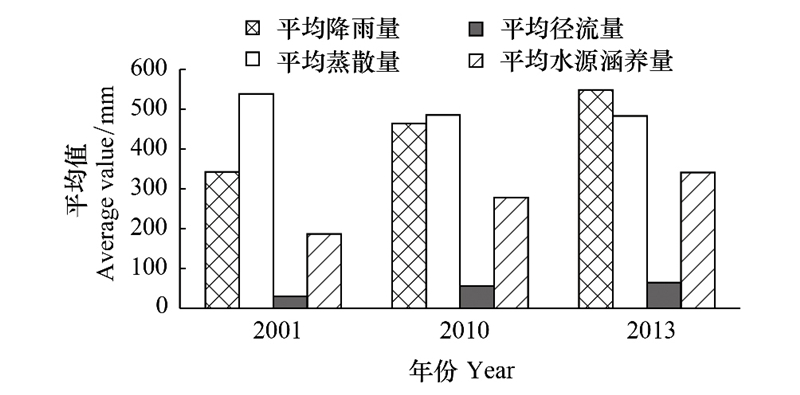

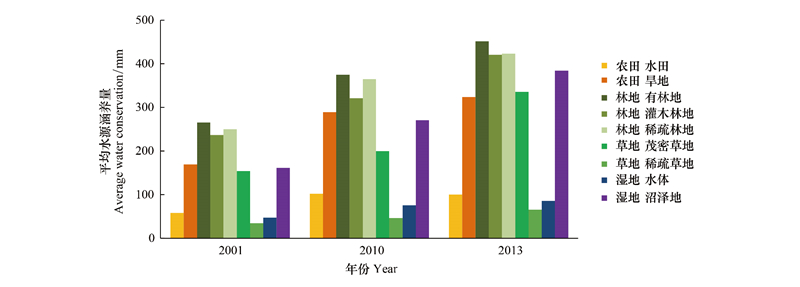

3个年份生长季内平均降雨量、平均蒸散量、平均径流量以及平均水源涵养量情况如图 9所示。干旱年生长季内平均水源涵养量186.87 mm, 占生长季内平均降雨量的57.56%；正常年份生长季内平均水源涵养量277.65 mm, 占生长季平均降雨量的49%；湿润年份生长季内平均水源涵养量340.88 mm, 占生长季平均降雨量的62.14%。图 10表示3个典型年份下不同土地利用类型的平均水源涵养能力, 从图中可以看出, 不同土地利用类型的平均水源涵养能力存在差异, 平均水源涵养量在干旱和正常年份表现为林地＞农田＞湿地＞草地, 而在湿润年份表现为林地＞湿地＞农田＞草地。

从表 5可以看出, 3个年份的水源涵养总量在各生态系统下分布规律相同, 均呈现为：林地＞农田＞草地＞湿地的分布形式。森林是东北地区水源涵养主体, 林地水源涵养总量在干旱年为1291.44亿m³, 正常年份可达1821.99亿m³, 湿润年份可达2201.73亿m³；林地中以有林地为主体, 结合图 10, 有林地的平均水源涵养量(mm)最大, 灌木林地和稀疏林地相比于有林地, 土壤蓄水能力较弱, 平均水源涵养量不及有林地。水源涵养总量次高的生态系统类型为农田, 2001年农田水源涵养总量564.76亿m³, 其中旱地占95.46%, 约为539.14亿m³；2010年农田水源涵养总量966.45亿m³, 旱地占95.01%, 约918.23亿m³；2013年湿润年农田水源涵养总量1076.1亿m³, 其中旱地占95.60%, 为1028.77亿m³。东北地区的草地面积是湿地面积的3倍, 从图 10的平均水源涵养量上看, 湿地的平均水源涵养量整体强于草地, 但受所占面积的影响, 湿地的水源涵养总量不及草地。3个年份中草地的水源涵养总量分别为241.14亿m³、312.76亿m³以及512.38亿m³；湿地的水源涵养总量分别为80.84亿m³、130.30亿m³以及179.11亿m³。

4 讨论

(1) 本研究主要从气候条件和生态系统类型两个方面对水源涵养功能进行了分析, 不同气候条件下东北地区干湿变化较大, 降雨、蒸散和径流作为水源涵养功能的主要驱动因子, 在不同水热年份下变化明显, 水源涵养功能的差异与气候差异直接相关^[15]。径流量的变化主要受降雨量和下垫面的影响, 林地上土壤结构较好, 水分会更好的入渗, 地表径流较低^[12], 而水体和水田作为水分传输的载体, 河道两侧的河床土壤粒径较大, 对水分的截留作用较弱^[33], 产生的地表径流较大。在不同气候条件下, 蒸散受降水、温度、风速和辐射等指标的影响, 在数值上变化同样很大, 但空间分布大致稳定, 均呈现出南高北低的形式。降水和蒸散均对水源涵养量有极为显著的相关性, 其中又以降水的相关性最为明显, 因此降水是不同气候条件下水源涵养功能存在差异的主要气候因素。对于降水来说, 在正常年份下, 研究区降水的分布与张杰^[34]和刘正佳^[35]的结果整体相近, 即东北地区降水高值区在长白山地区, 低值区在研究区的西部地区。与正常年份相比, 干旱年份内整个研究区的降水量均出现不同幅度的减小, 降水高值区向东南方向收缩, 降水低值区向东部扩张。在湿润年份, 趋势恰好相反, 全区域降水量较大, 降水低值区向西部收缩, 高值区扩张到研究区的北部和东南部地区。水源涵养量的空间分布上, 其低值区和高值区分布变化与降雨量高值和低值区的变化十分吻合。

(2) 国家实施退耕还林、还草等生态工程已经取得了重大的生态效益, 与此同时, 导致生态系统服务功能发生了改变, 因此水源涵养功能不仅受气候变化的影响, 还受下垫面因素的影响, 植被覆盖越好, 水源涵养功能越强^[36]。水源涵养功能较差的地区为呼伦贝尔以西的草原地区以及东北三大平原的局部地区, 其中呼伦贝尔以西的草原地区降水稀少, 蒸散量大, 植被以稀疏草地为主, 降水截留能力弱；该地区东部值开始变大, 恰好是草地茂盛、旱地面积较大的地区。在三大平原中水源涵养量低值均出现在下垫面为水体和水田的地区, 该区蒸发和地表径流很强, 截留降水的能力同样很弱。对于长白山和大小兴安岭地区来说, 生态系统多样, 植被覆盖丰富, 改变了土壤的性质, 导致土壤下渗和持水能力很强^[37], 基本无地表径流的产生, 虽然茂密的植被会产生较强的蒸散, 但同时该地区也存在着丰富的降水, 此消彼长之下该区水源涵养量依然很大。龚诗涵等^[14]对中国的主要生态系统的水源涵养功能进行了分析, 研究结果中有关东北地区水源涵养功能的描述和本文基本相同, 即长白山地区的水源涵养功能最强, 其次为大小兴安岭地区, 且结论中的数量级一致, 但在他们的研究中并未涉及到农田的水源涵养状况。东北三大平原上存在着大面积的农田和湿地, 在沼泽湿地的附近一般都有农田分布, 此时从单元水源涵养量上看, 在相同地理和气候条件下, 沼泽湿地上的径流量小, 旱地的径流量高, 这就导致单元上沼泽湿地的水源涵养量要高于旱地。本研究进而对东北地区各个生态系统内的平均水源涵养量进行了统计, 结果反映的是整个研究区中各个生态系统水源涵养量的平均状态, 发现在干旱和正常年份时, 研究区下农田生态系统的平均水源涵养量要稍高于湿地生态系统, 这是由于东北地区农田空间分布较广, 水源涵养量变化很大, 进而影响了平均值。在湿润年份时, 整个研究区降水丰富, 空间差异并不突出, 此时得到的结果更好的反映出了农田和湿地的水源涵养能力, 结果为湿地生态系统强于农田生态系统是可以理解的。

(3) 在水源涵养量模拟的实际应用中, 常常用到模型法和水量平衡法。在采用模型法时, 需要输入大量参数进行订正, 原理十分复杂, 尤其开展大区域尺度研究的时候, 计算程序更加繁杂。例如, 苏常红等^[10]在采用InVEST模型对黄土高原地区产水量进行评价时, 输入了大量参数对模型系数进行订正, 虽然精度较高, 但所需实测参数较多, 计算繁琐。水量平衡法是大多数模型的基础原理, 计算十分简便, 然而在实际应用中, 对于其中的蒸散量和径流量往往很难得到精确的计算。龚诗涵等^[14]利用了MODIS蒸散数据和基于气象站点的插值数据获取了蒸散量, 在计算径流变化时采用了径流系数法, 该方法在进行年径流的模拟时可以简单快速的得到研究区的多年平均径流水平。聂亿黄等^[7]利用地表能力平衡法结合遥感资料计算了陆地实际蒸散发量, 采用SCS模型计算了地表径流量, 该方法不失为有效研究水源涵养能力的方法。陈丽等^[15]利用MODIS蒸散数据产品结合SCS模型对黄淮海平原的耕地水源涵养功能进行了较好的评价。基于以上研究和本研究发现, SCS模型作为模拟地表径流的经典方法, 在很多地区都可以进行广泛应用^[25-31]。本文在计算研究区蒸散量时采用了FAO订正的Penman-Monteith公式, 结果显示, 在生长季内, 位于长白山和大小兴安岭地区的森林蒸散要略低于研究区西部高原地区的草地及西南部、中部和东部的农田平原地区。由于研究方法的差异, 研究区西部地区的蒸散结果要略高于周蕾^[38]和贺添^[39]的模拟结果, 林地的蒸散量则较为稳定, 数值较为接近。此外, 在本研究中, 我们采用SCS模型进行径流计算, 在参数订正时选用了Williams等^[32]提出的CN值坡度订正公式, 进而较好地揭示出东北地区在气候和地理因素影响下生长季内径流量的分布情况。目前, 针对蒸散量和径流量的计算方法多样, 采用何种方法可以精准地模拟出某类因子的变化及其影响作用仍有待进一步的深究。

应用不同的气象参数插值方法, 会导致研究结果出现差异。本研究采用来自澳大利亚的ANUSPLIN插值方法, 该方法是一种专门针对气象要素的样条插值方法, 优点是可以引入协变量进行计算。我们主要引入了东北地区的海拔高度作为协变量, 采用三变量局部薄盘光滑样条方法对东北地区及其周边共124个站点的降水和蒸散进行了插值, 得到了3个典型气候年份的逐日的降水和蒸散资料。本研究中气象数据是从气象数据共享网的日值数据集中获取, 在三江平原东北部地区的气象观测站点较少, 缺少抚远等站点的气象数据, 并且本文以日为尺度累计求和得到生长季内的总量, 导致研究区东北部的局部地区出现了较高的插值结果。

5 结论

本文分析了东北地区1980—2016年的SPEI指数变化, 选择出典型的干旱、正常和湿润年份, 基于水量平衡法, 结合SCS-CN模型以及Penman-Monteith方程对3个不同气候年份生长季内的水源涵养功能进行分析, 得出以下结论：

(1) 在不同气候条件下, 水源涵养功能呈现出空间一致性, 即长白山地区水源涵养量最高, 大小兴安岭地区次之；水源涵养量最低的区域出现在在研究区西部的呼伦贝尔草原地区以及东北三大平原的局部地区；水源涵养量一般的地方出现在以农田为主的东北平原区, 如中部的松嫩平原、南部的辽河平原及东部的三江平原。

(2) 水源涵养功能主要受降雨的影响, 呈显著正相关。2001年为典型干旱年份, 水源涵养总量为2178.19亿m³；2010年为正常年份, 水源涵养总量3231.49亿m³；2013年为典型湿润年份, 水源涵养总量为3969.33亿m³。除此之外, 水源涵养功能还受土地利用类型的影响, 在水源涵养总量上表现为林地＞农田＞草地＞湿地, 整个生态系统内的平均水源涵养量在干旱年和正常年均表现为林地＞农田＞湿地＞草地, 而在湿润年份表现为林地＞湿地＞农田＞草地。
