城市土地面积仅占全球陆地总面积的0.5%左右, 但全球终端能源消耗产生的CO₂排放量75%发生在城市^[1-2]。城市的物质代谢不同于自然生态系统, 人类活动在其代谢过程中扮演了重要角色^[3]。城市尺度碳循环会影响更大尺度的碳过程, 世界正处于大规模的城市化浪潮中, 快速城市化将导致人类活动在区域和全球碳循环中的作用变得越来越重要^[4]。

人类活动是城市碳循环的重要驱动力, 尤其是能源活动, 极大地干扰了城市原有的碳过程^[5]。早期对碳循环的研究主要集中在区域或全球尺度, 主要研究对象是自然生态系统^[6]。而后有研究认识到, 城市地区在全球碳循环中是不可忽视的, 随着城市面积的不断增加, 城市地区将变得越来越重要^[7]。学者们主要从城市能源使用^[8]和能源相关的碳排放^[9]、城市能源代谢^[10]、城市能源转型^[11]和城市能源流动过程^[12]等方面对城市能源进行研究。此外, 一些学者利用城市碳固存和碳排放的相对规模比来评估城市化石燃料使用造成的碳不平衡^[13-14], 在此基础上有学者建立碳不平衡指数和外部依赖性指数来对城市碳代谢进行分析^[15]。以上研究为量化能源活动在城市碳循环中的作用提供了很好的借鉴, 但大多侧重于垂直方向的碳流通, 或者仅关注城市能源, 用指标量化能源活动在城市系统碳循环中的重要性有待进一步加强。人类活动碳效应指数是用来衡量人类活动对城市碳循环的影响程度^[16], 其中能源活动对城市碳循环影响最直接也最剧烈, 研究能源碳效应可为城市节能减排政策的制定和实施提供参考依据。

北京是中国的首都, 也是中国的政治, 文化, 国际交流和科技创新中心。北京经历了快速的城市化进程, 过去十年经济蓬勃发展, 人口从2005年的1538万增长到2014年的2152万, 其国内生产总值从2005年的696.95亿元增加到2014年的2133.08亿元。研究基于核算框架体系, 借鉴已有的碳排放系数, 探索北京市2005—2014年间碳循环特征。通过分析与能源活动相关的碳通量与总碳通量的比值, 用能源碳效应指标从不同方向量化能源对城市碳循环的影响程度。

1 研究方法和数据来源 1.1 城市碳循环构成

能源碳效应是指城市碳循环过程中与能源活动相关的碳通量占总碳通量的比值, 用来衡量能源活动对城市碳循环的影响程度。建立一个分析城市碳循环特征的整体核算框架是分析能源碳效应的基础, 城市碳循环模型^{[17, 18]}需要包括生物物理和人类相关的碳通量及碳储量^[3], 具体的构成见表 1。

城市碳储量以各种形式储存在城市内, 包括自然碳库和人工碳库^[18]。通常, 自然碳库包括土壤, 森林, 草地和水体, 人工碳库包括建筑物, 城市绿地, 家具和图书, 人类和动物。其中建筑物碳库主要核算以房屋木结构和房屋装修两种形式储存在建筑物中的木材碳储量。

城市碳通量表示通过人为和自然方式, 单位时间(包括垂直和水平方向)进出城市系统的碳输入和输出量^[18]。城市系统的碳输入分为垂直和水平方向。垂直碳输入通量包括植被光合作用、农作物生长期内和水体吸收的碳量, 植被碳吸收主要为森林, 草地和城市绿地。水平碳输入主要运输载体有食物, 能源, 建筑材料, 家具和图书。

城市碳输出通量也分为垂直输出和水平输出。垂直碳输出主要包括通过能源消耗, 工业生产, 稻田甲烷碳排放, 畜牧业, 人类及动物呼吸, 植被呼吸, 土壤呼吸, 水域挥发, 秸秆燃烧, 固体废物处理和废水处理的碳排放。其中畜牧业包括动物肠道发酵、粪便碳排放。水平碳输出包括储存在能源产品和食品中的碳。

1.2 能源碳效应指数

人类活动碳效应指数是衡量人类活动对城市碳循环影响程度的指标^[16]。

(1)

式中, C_hum是人类活动碳效应指数, CH_hum是人类活动引起的水平碳通量, CV_hum人类活动引起的垂直碳通量, Ct是总碳通量, 包括输入和输出通量。

通过类比人类活动碳效应指数, 使用四个指标来分析能源对城市碳循环的总压力和各个方向压力, 指数如下：

(1) 能源碳效应指数是衡量能源活动对城市碳循环影响程度的指标。

(2)

式中C_energy是能源碳效应指数, CH_energy是以能源为载体的水平碳通量, CV_energy能源消耗引起的垂直碳通量, Ct是总碳通量。

(2) 能源消耗碳排放效应指数是衡量能源消耗对城市碳循环影响程度的指标, 又称能源垂直输出碳效应指数。

(3)

C_v-energy是能源消耗碳排放效应指数, CV_energy是能量消耗产生的碳排放量, Ct是总碳通量。

(3) 能源水平输入碳效应指数是衡量以能源形式水平碳输入对城市碳循环的影响程度的指标。

(4)

C_i-energy是能源输入碳效应指数, CI_energy是以能源形式的水平碳输入, Ct是总碳通量。

(4) 能源水平输出碳效应指数是衡量以能源形式的水平碳输出对城市碳循环的影响程度的指标。

(5)

C_o-energy是能源水平输出碳效应指数, CO_energy是以能源为载体的水平碳输出, Ct是总碳通量。

1.3 数据来源

本研究主要依照赵荣钦等人集成的城市碳储量和碳通量的核算方法体系^[18], 其中核算城市碳循环过程中所涉及的碳排放与碳吸收过程所采用的方法主要参考IPCC国家温室气体清单排放核算提供的经验系数法(https://www.ipcc-nggip.iges.or.jp/public/2006gl/), 研究中用到的活动水平数据来源于统计年鉴、文献和统计局网站^[19-23]。碳排放和碳吸收系数尽量选取北京当地因子^[24-28], 如没有, 则采用华北地区^[29]或是中国的平均值^{[16, 30-40]}代替。

2 结果分析 2.1 北京市城市系统碳循环分析 2.1.1 北京市城市系统碳储量分析

北京市碳储量总量从2005年的190.95 Tg C(Tg=10¹²g)逐渐增加到2014年的203.75 Tg C, 平均年增长1.28 Tg C(表 2)。

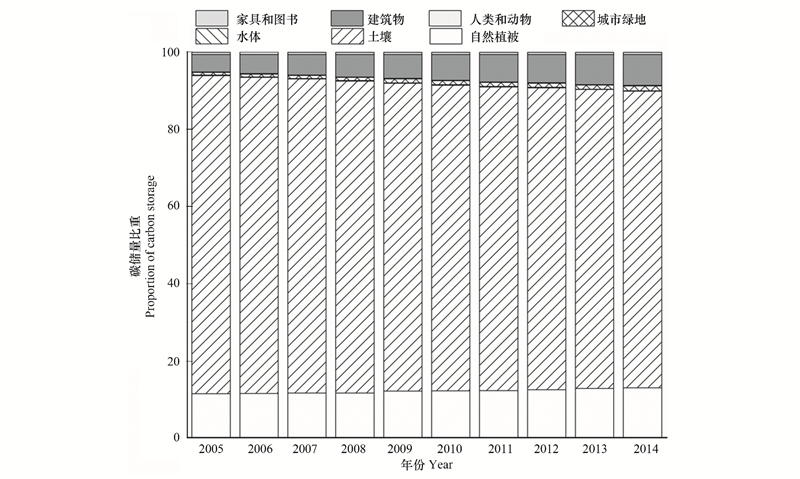

2005年, 自然碳储量占北京市总碳储量的94%, 在2014年下降到90%(图 1)。然而, 自然碳储量仍然是北京市碳储量的主要组成部分。在研究期间, 自然碳库中土壤是最大的碳库, 占86%—88%, 植被是第二大碳库, 占12%—14%(表 2)。从2005年到2014年, 土壤碳储量下降了0.49%, 自然植被碳储量在此期间增加了21.12%。

北京市的人为碳储量从2005年的11.28 Tg C增加到2014年的20.34 Tg C(表 2)。在研究期间, 存储在建筑物, 城市绿地, 家具和图书, 人类和动物中的碳逐渐增加。人为碳储量增加主要是由于建筑物和城市绿地碳储量的增加(图 1)。北京市的建筑碳储量从2005年的8.63 Tg C增加到2014年的16.25 Tg C, 北京城市绿地储存的碳从1.25 Tg C增加到2.58 Tg C(表 2)。在研究期间, 人为碳库中在建筑物、城市绿地、家具和书籍以及人类和动物中储存的碳的比例分别为77%—81%, 11%—13%, 6%—10%和1%—2%(表 2)。

2.1.2 北京市城市系统碳输入通量分析

总碳输入在研究期间上下小幅度波动。波动主要受水平碳输入的影响, 而垂直碳输入在研究期间保持稳定(表 3)。

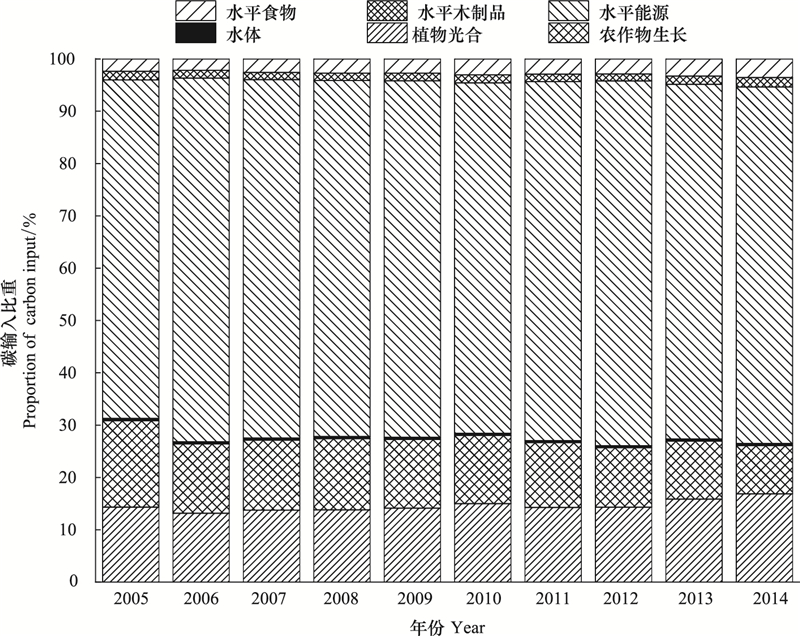

水平碳输入占碳输入总量的69%—74%, 是总碳输入通量变化的主要原因(图 2)。来自能源, 食品和木制品的碳输入分别占总碳输入的65%—70%, 2%—4%和1%—2%。

关于垂直碳输入, 水体和作物生长期间吸收的碳分别占总碳输入的13%—17%, 0.38-0.44%和9%—17%(图 2)。作物生长期间吸收的碳从2005年的8.7 Tg C降至2014年的5.1 Tg C, 除了2008年和2011年的增加, 作物生长季吸收的碳在所有其他年份都有所减少, 尤其是在2010年之后(表 3)。植被和作物光合作用吸收的碳每年增加, 从2005年的7.55 Tg C增加到2014年的9.33 Tg C, 增加了23.58%(表 3)。耕地面积从2005年的233400.90hm²减少到2014年的219948.76hm², 导致作物生长期间碳吸收能力下降。虽然绿地的碳吸收能力随着城市绿化覆盖率的提高而提高, 但研究期间北京的垂直碳输入普遍下降。

2.1.3 北京市城市系统碳输出通量分析

研究期间内北京市的总碳储量呈波动降低的趋势, 主要受垂直碳排放量的影响。除了2006年突然增加外, 水平碳输出保持稳定, 这是由于以能源为载体的碳输出增加造成的。

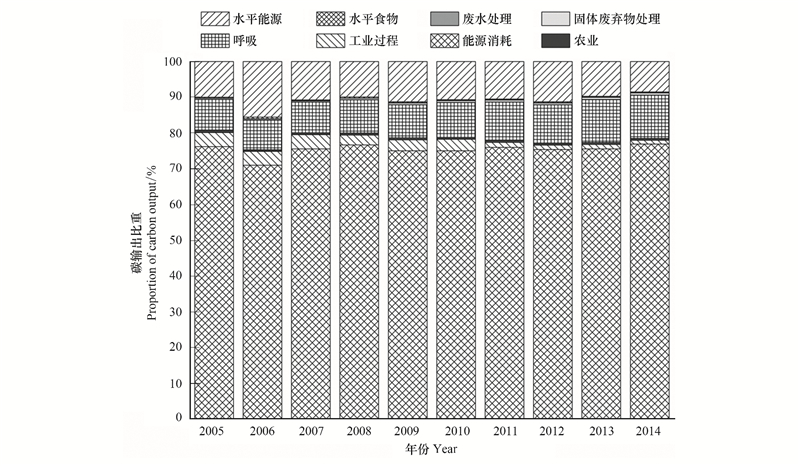

研究期间内垂直碳输出在碳输出通量的变化中起着重要作用, 占总排放量的84%—91%(图 3)。垂直碳排放量下降9%, 从2005年的68.97 Tg C降至2014年的62.83 Tg C(表 4)。垂直碳排放量的下降主要是由于能源消耗和工业生产过程中碳排放的减少所致。就垂直碳排放而言, 能源消耗、呼吸和工业排放的碳比例分别为84%—85%, 10%—13%和1%—5%(表 4)。垂直碳排放主要由人类活动引起, 例如化石能源使用, 工业生产和人类呼吸。

就水平碳输出而言, 本研究仅考虑食物和能量输出。以能源为载体的碳输出是主要成分, 占水平碳排放总量的97%—98%(表 4)。受国家能源和经济政策影响, 能源碳输出总体呈波动下降趋势。

2.1.4 北京市城市系统碳净流量分析

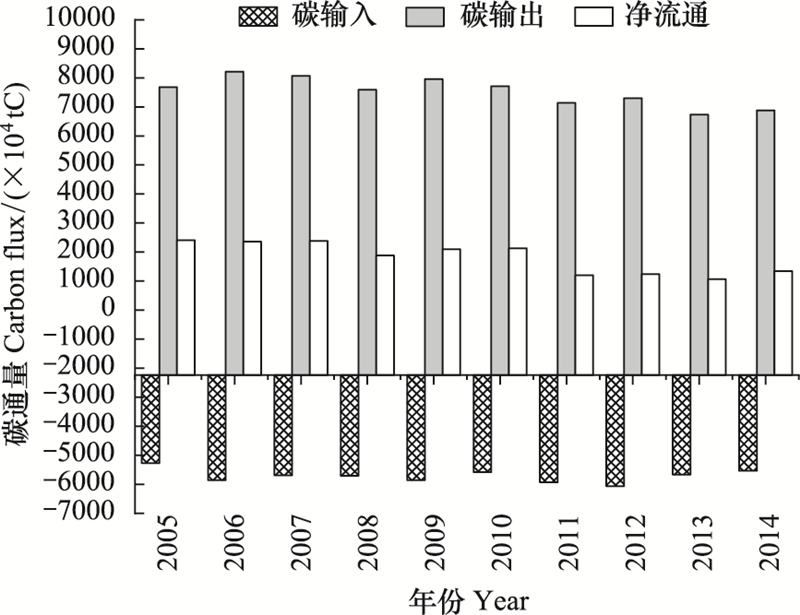

就城市与外部环境的碳交换而言, 研究期间的碳输出量大于碳输入量(图 4), 这使得北京成为碳排放源。2008年和2011年净流量变化明显, 分别比上年增加20.89%和43.52%, 主要原因是碳排放量的减少(图 4)。

2.2 北京市城市系统能源碳效应分析

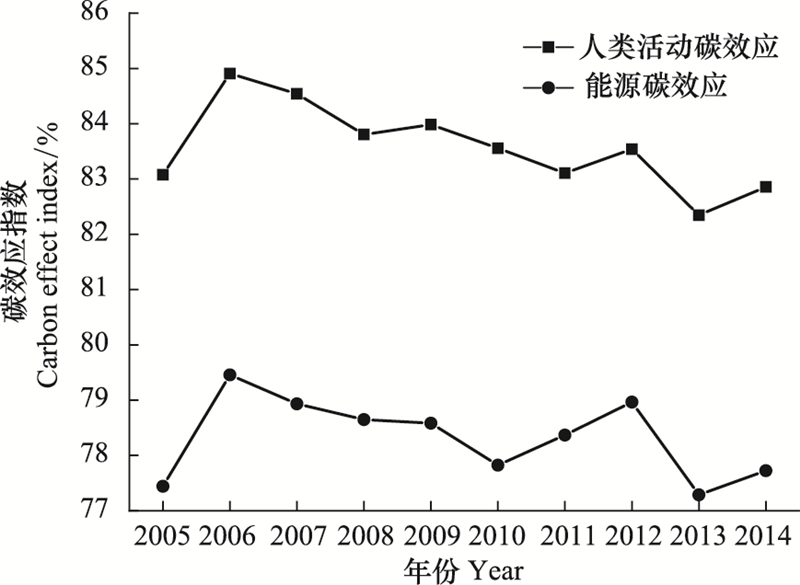

在研究期间内, 2006年的人类活动碳效应指数最高, 达到84.90%(图 5), 这表明北京碳流通的高度人工化。2006年以后, 影响程度总体呈下降趋势, 没有随着人口的增加而上升。2006年能源碳效应指数最高, 达到79.46%(图 5)。能源相关的碳流通是城市碳通量中最重要的组成部分。能源对城市碳循环的影响从2006年到2014年出现波动性下降(图 5), 这表明能源对城市碳循环的影响并未随着经济增长而增加。

垂直输出能源碳效应高于水平输出能源碳效应, 说明能源对北京市碳循环影响最大的是垂直碳输出, 其次是水平碳输入(图 6)。水平输入能源碳效应在2005年到2011年间缓慢增加, 2011年以后呈缓慢下降趋势, 表明能源的水平输入对城市碳循环的影响先逐渐增加后缓慢下降。垂直输出能源碳效应在2007年到2011年间下降明显, 2011年以后下降放缓并开始回升(图 6)。水平输出能源碳效应在2006年后呈波动下降趋势。

3 结论与讨论 3.1 北京市碳循环特征

北京市的碳储量总量从2005年到2014年缓慢增长, 北京市碳储量的主要组成是自然碳储量, 但自然碳储量所占比重在不断下降。通过对比郝岩等人对广元城市碳循环研究, 发现广元自然碳储量比例高于北京^[17], 表明当城市具有较高的城市化程度时, 人类对城市自然环境的干扰会产生更大的影响。人为碳储量是总碳储量增加的主要驱动力。根据目前的趋势和过去十年的推断, 到2030年, 北京市人为碳储量的比例将增加到总碳储量的18.12%。为了城市的可持续发展, 我们应该更加关注城市化程度高的地区不断增加的人为碳储量的处置。

不同城市间主要的碳输入方式有差异, 北京市对外部环境的依赖性较大。北京市的碳输入主要来自水平输入, 以能源为载体的碳输入占水平碳输入的比例最高。而广元市主要是垂直碳输入, 2006—2012年广元市的垂直碳输入占总碳输入的比例为91%—97%^[17]。此外, 2006年至2012年, 北京的横向碳输入量是广元的36—129倍。从1990到2004年北京市对外部资源的依赖增加了16%, 尽管是波动的^[41]。从1995年到2015年北京市对外部环境的依赖波动较大, 但增加了将近4倍^[15]。表明北京的发展在物质方面强烈依赖于外部环境, 北京需要加强能源和食品供应管理。此外, 在研究期间, 北京的垂直碳输入普遍下降, 主要原因是耕地减少导致作物生长期间碳吸收能力下降。

北京市的总碳输出量普遍下降, 北京市的碳输出量主要是垂直碳输出, 其碳输出的主要形式是能源消耗。不同于北京, 广元市碳输出的主要形式是人类呼吸碳排放, 在2006—2012年广元市呼吸产生的碳输出占碳输出总量的45%—54%^[17]。北京市的碳不平衡程度是1995年至2010年中国平均水平的两倍^[15]。北京市2014年的城市绿化覆盖率高达47.40%^[19], 为了降低城市碳不平衡程度, 北京市应该保护自然植被, 尽可能增加生态用地面积, 增加碳吸收。与2005年相比, 2014年北京的垂直碳排放量减少了9%, 这主要是由于能源消耗和工业生产过程中碳排放的减少。从2006年到2012年, 广元市的垂直碳排放量增加了28.16%, 这主要是由于能源消耗和工业生产过程中碳排放的增加。导致广元与北京垂直碳排放差异的因素可能是工业化程度、城市化程度、地理位置和自然禀赋的不同。

在本研究中, 受数据所限, 部分碳核算项(植被、建筑材料、家具、图书等的碳储量、植被光合碳吸收、废弃物碳排放)所用参数是基于华北地区或者全国平均值进行的, 对核算结果会有一定的影响。如核算植被碳库所用的参数是基于全国平均值, 有研究发现中国北方城市的植被碳库占总碳库的比重为4.9%^[32], 而本研究中植被碳库占13.09%, 这个结果与北京作为首都植被覆盖率高的实际情况相符。建筑物碳库只核算了木材, 水体碳储量核算所使用的参数年代较早, 而且部分面积较小的水体没有统计在内, 所以它们的计算值可能低于真实值。

3.2 能源碳效应指数

北京市能源碳效应指数在2006年高达到79.46%, 然后表现出波动下降。李娟等人的研究表明能源消耗是北京市1995—2015年碳代谢变化的主要驱动力^[15]。从不同方向来分析能源碳效应指数, 能源对北京碳循环影响最大的是垂直输出, 其次是水平碳输入。有研究表明2000—2015年北京市资源和能源的消耗导致对环境压力加大, 资源和能源大部分依赖于外部输入, 在北京市行政边界内开采获取的量相对较少^[42]。

垂直输出能源碳效应在2007年到2011年间下降明显, 2011年以后下降放缓并开始稍有回升, 这表明在奥运会举办前后实施的与能源相关的碳排放监管措施发挥了作用, 如首钢集团搬迁等, 然而实现垂直能源碳效应的持续下降需要继续加强碳管理。北京市在2007年至2015年间进入了一个新的能源使用阶段, 北京的经济增长率仍然很快, 而直接能源消耗量则在下降^[15]。相比之下, 能源消耗垂直碳排放量对广元的影响自2008年以来已经从7.29%增加到13.46%^[17]。城市资源禀赋、发展阶段和发展水平的差异导致能源对其影响程度差异较大。水平输入能源碳效应在2005年到2011年间缓慢增加, 2011年以后呈缓慢下降趋势, 表明城市对外部能源输入的依赖程度呈先逐渐增加后缓慢下降的趋势。

4 结论和政策建议

北京市碳储量的主要组成是自然碳储量, 人为碳储量是总碳储量增加的主要驱动力。不同城市主要的碳输入方式不同, 北京市的发展在很大程度上依赖于外部环境供给, 特别是能源的投入, 需要加强清洁能源的开发和利用, 尽可能保护自然植被和增加生态用地面积增加城市碳吸收。北京市的总碳输出量普遍下降, 北京市的碳输出量主要是垂直碳输出, 其主要形式是能源消耗。参数的选择使得碳储量和碳通量核算具有一定的不确定性。北京市能源碳效应在2006年以后出现逐渐下降的趋势, 根据城市资源禀赋、发展阶段和发展水平的不同, 能源对不同城市的影响程度不同。能源活动对北京碳循环的最大影响是垂直输出, 其次是水平碳输入, 低碳城市建设需要加强对垂直碳通量和水平碳通量的调节和管理。

致谢: 感谢课题组王辰星、沈园、毛舒欣、李嘉珣和李涛对本研究的帮助。
