土壤侵蚀是陆地生态系统普遍存在的主要环境威胁之一^[1-2], 土壤侵蚀直接导致土地退化, 破坏土地资源, 降低土壤质量, 可能会对农业可持续发展造成一系列威胁^[3-5]。而在我国南方喀斯特地区, 岩溶作用强烈, 地质背景特殊, 水土流失后, 常常会出现土地石漠化^[6-7], 严重制约区域的社会经济发展。因此, 定量评估喀斯特地区土壤侵蚀状况, 揭示其时空演变特征是防治区域水土流失的基础。

目前国内外已经有很多学者针对喀斯特地区特殊的地貌特征开展研究。Vigiak等利用SWAT模型对多瑙河流域年输沙量的估算, 认为该模型在高山和喀斯特地区存在低估^[8]；Zeng等基于RUSLE模型分析了典型喀斯特地区土壤侵蚀的时空演化及其与空间要素的相关性^[9]；Aksoy等利用室内试验装置模拟了喀斯特石漠化地区降雨和侵蚀情况, 并建立了经验模型^[10]；López-Vicente等通过对西班牙比利牛斯山脉内陆河流域准确DEM的获取, 提供了一个新的DEM以计算RUSLE模型中的LS因子来准确评估喀斯特环境的地形地貌特征^[11]；钱庆欢等根据喀斯特地区特殊的地质背景, 对传统的RUSLE模型进行改进, 建立了一套适用于喀斯特地区土壤侵蚀估算的模型^[12]以上研究, 为喀斯特地区的土壤侵蚀研究以及可持续发展提供了相应的参考。然而, 以往的研究大多侧重于传统经典模型在喀斯特地区的直接使用, 或是侧重估算方法的探讨, 而有关精确模拟喀斯特地区土壤侵蚀的时空演变过程, 尤其是未来的演变趋势分析和模拟研究较少, 而这对于下一步针对性的土壤侵蚀防治工作十分必要。因此, 本研究基于改进的喀斯特地区土壤侵蚀计算方法, 对槽谷区的土壤侵蚀时空演变过程进行定量分析, 并对土壤侵蚀等级的未来演变方向进行预测, 以期对喀斯特槽谷区土壤侵蚀治理与防治提供理论依据和科学参考。

1 材料与方法 1.1 研究区概况

喀斯特槽谷区是中国南方喀斯特分布面积最大的“老、少、边、山、穷”地区^[13], 行政区划上横跨湖北、湖南、重庆、四川和贵州五个省市, 其地理坐标为北纬105°31′到13°47′, 东经26°23′到33°37′, 面积约为28.6万km², 占到了整个中国南方的14.77%, 是南方喀斯特的重要组成部分。气候类型为亚热带季风性气候, 年平均降雨在800 mm以上, 土壤以黄壤、石灰土为主。区域内裸露型喀斯特占到了总面积的46.06%, 岩溶作用强烈, 土被不连续, 且地下溶洞及裂隙发育, 广泛分布的土壤侵蚀导致了研究区的土层变薄, 生态系统脆弱。

1.2 数据来源

本研究主要使用了气象数据(基于国家气象站点观测的日值数据累加至全年)、地形数据、土地利用与土壤类型数据、遥感影像数据及地理区划数据。为了准确计算研究区的土壤侵蚀状况, 本研究利用克里格插值法对以上数据进行重采样, 使其空间分辨率均为100m。数据具体来源如表 1所示。

1.3 土壤侵蚀的估算

本研究基于目前广泛应用的修正的通用土壤流失模型^[14], 其计算公式为：

(1)

式中, A为年平均土壤流失量(t hm^-2 a^-1)；R为降雨及径流因子((MJ mm)/(hm² h))；K为土壤可蚀性因子((t hm² h)/(hm² MJ mm))；L、S为坡长、坡度因子；C表示植被与经营管理因子；P表示水土保持措施因子。

根据喀斯特地区特殊的地质背景, 对以上模型中的降雨侵蚀力因子进行改进, 并结合土壤允许流失量对计算结果进行校正, 具体参数及其计算方法与过程见文献^[12]。依据SL190—2007《土壤侵蚀分类分级中的水力侵蚀强度分级标准》将槽谷区的土壤侵蚀进行分级。

1.4 CA-Markov模型

CA-Markov模型是基于马尔科夫链, 根据事件目前的状态预测其将来变动状况的一种预测方法, 作为一种具有时空计算特征的动力学模型, 被广泛用于土壤侵蚀等领域^[15-16]。将土壤侵蚀等级分布格局中的每一个栅格模拟为一个元胞, 每个元胞的土壤侵蚀等级类型为元胞的状态。基于影响土壤侵蚀等级的年均降水、土壤可蚀性、海拔、坡度、植被与经营管理因子、水土保持措施因子以及岩性等影响土壤侵蚀等级的因子数据, 并应用IDRISI软件中的Logistic模块获取适宜性分布图集, 在CA-Markov模块下完成模拟运算, 从而模拟土壤侵蚀等级空间格局的变化。

1.5 精度验证

模拟预测的关键在于其预测结果的正确性。本研究采用Kappa系数作为模型精度的评价标准, 来评价计算结果与预测结果之间的一致性, 其评价标准如表 2所示^[17-18]。

2 结果与分析 2.1 槽谷区土壤侵蚀的空间分布特征

槽谷区2000年土壤侵蚀总量约为61.86×10⁷ t/a, 年平均侵蚀模数约为21.61 t hm^-2 a^-1；2005年土壤侵蚀总量约为16.48×10⁷ t/a, 年平均侵蚀模数约为5.76 t hm^-2 a^-1；2010年土壤侵蚀总量约为15.93×10⁷ t/a, 年平均侵蚀模数约为5.57 t hm^-2 a^-1；2015年土壤侵蚀总量约为2.97×10⁷ t/a, 年平均侵蚀模数约为1.04 t hm^-2 a^-1。与2000年相比, 2005年、2010年以及2015年整个区域土壤侵蚀总量和平均侵蚀模数分别降低了73.36%、74.25%及95.20%；2000至2015年间, 槽谷区的土壤侵蚀总量逐年减少, 平均侵蚀模数逐年降低, 侵蚀状况整体在减轻。此外, 根据中国科学院资源环境科学数据云平台提供的地貌分区依据, 本研究对喀斯特槽谷区不同地貌类型下的土壤侵蚀状况进行分析, 结果发现：不同地貌类型之间的土壤侵蚀状况存在较大差异。其中, 淮南与长江中下游平原年平均侵蚀模数最小, 为3.34 t hm^-2 a^-1；其次为江南与南岭山地和贵州高原, 分别为7.52 t hm^-2 a^-1、7 t hm^-2 a^-1, 约为平原地区侵蚀模数的两倍；而四川盆地与汉中盆地区土壤侵蚀模数较大, 分别为12.81 t hm^-2 a^-1、11.82 t hm^-2 a^-1, 达到平原地区侵蚀模数的近四倍。

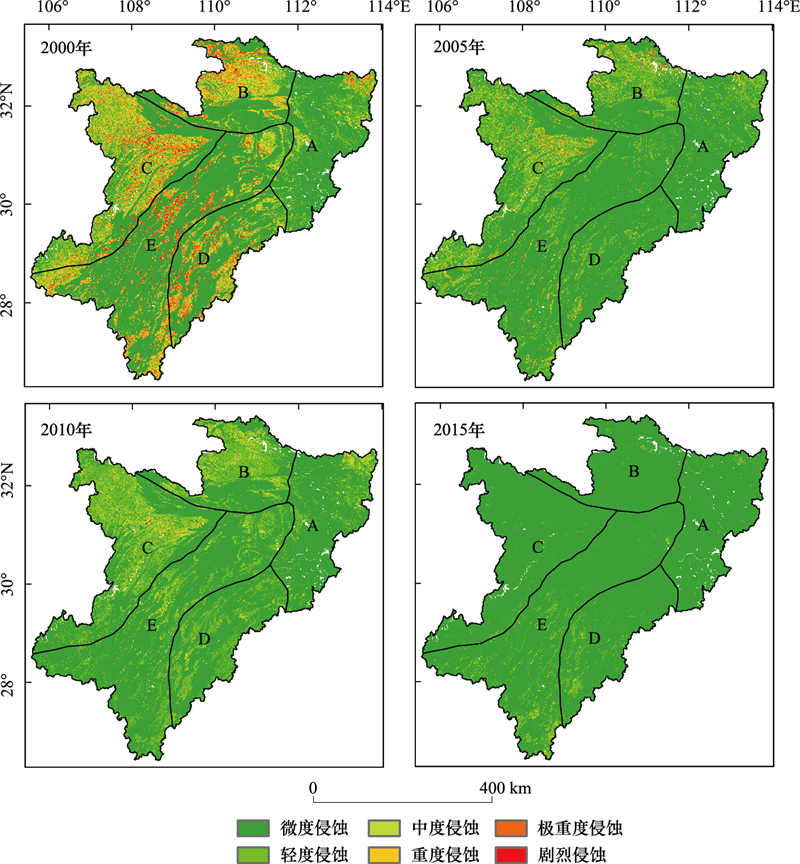

由图 1可以看出, 4个时期槽谷区土壤侵蚀等级空间分布相似, 均以微度侵蚀为主。2000年时重度以上侵蚀主要发生在四川盆地以及汉中盆地, 而其他地区均有微度以上的侵蚀状况；2005—2010年, 淮南与长江中下游平原、江南与南岭山地以及贵州高原地区的侵蚀都逐渐降低到微度或轻度侵蚀, 与此同时汉中盆地以及四川盆地也由重度以上侵蚀转为中度以下侵蚀；到2015年, 整个区域以微度侵蚀为主, 土壤侵蚀状况进一步好转。

在计算出槽谷区各像元的土壤侵蚀等级图后, 对四个时期的土壤侵蚀总量和侵蚀面积进行统计, 结果如表 3所示。

由表 3为可以看出, 轻度及轻度以下侵蚀等级的面积在不断增加, 分别为209.59×10⁵ hm²、270.91×10⁵ hm²、272.26×10⁵ hm²以及285.72×10⁵ hm², 占研究区总面积的73.21%、94.64%、95.10%以及99.81%；而其他侵蚀等级的面积逐年减少, 其中重度及重度以上侵蚀面积在四个时期分别为46.97×10⁵ hm²、5.84×10⁵ hm²、2.09×10⁵ hm²以及0.07×10⁵ hm², 占区域总面积的16.4%、2.04%、0.73%以及0.02%。15年来轻度及轻度以下侵蚀等级的面积增加了76.13×10⁵ hm², 增幅达36.32%；重度及重度以上侵蚀面积减少了46.90×10⁵ hm², 降幅达到99.85%。从侵蚀面积来看, 槽谷区2000—2015年侵蚀等级总体上由高等级在向低等级转移。

从侵蚀总量上来看, 21世纪以来槽谷区各侵蚀等级的侵蚀总量总体上都呈减少趋势。其中微度侵蚀和轻度侵蚀量先增加后减少, 中度侵蚀量先减少再增加又减少, 而重度及重度以上侵蚀量在不断减少。15年间, 重度侵蚀、极重度侵蚀以及剧烈侵蚀分别减少了1465.03×10⁵ t/a、2051.37×10⁵ t/a以及851.09×10⁵ t/a, 降幅达到了99.95%、99.87%及99.89%。2000年时, 虽然重度及重度以上侵蚀面积仅占研究区面积的15%左右, 但其侵蚀模数大, 进而贡献了超过70%的土壤侵蚀量；而到了2015年, 重度及重度以上侵蚀面积锐减, 其贡献率也降低至3.49%, 此时土壤侵蚀总量的主要来源转移至微度及轻度侵蚀等级, 其贡献率超过了85%。以上结果表明, 自2000年以来槽谷区土壤侵蚀程度逐渐降低, 水土保持措施成效明显。

2.2 土壤侵蚀等级的动态变化

为了进一步了解喀斯特槽谷区土壤侵蚀的定量变化, 对四个时期的不同土壤侵蚀等级进行两两对比, 计算研究区2000—2005年、2005—2010年、2010—2015年以及2000—2015年四个时间段土壤侵蚀变化的转移矩阵表(表 4—表 7)和转移矩阵图(图 2), 并根据土壤侵蚀等级转移的方向, 将其变化程度分为九个等级, 分别为剧烈好转(土壤侵蚀等级降低5个等级)、重度好转(土壤侵蚀等级降低4个等级)、中度好转(土壤侵蚀等级降低3个等级)、轻度好转(土壤侵蚀等级降低2个等级)、微度好转(土壤侵蚀等级降低1个等级)、保持稳定(土壤侵蚀等级不变)、微度恶化(土壤侵蚀等级升高1个等级)、轻度恶化(土壤侵蚀等级升高2个等级)、中度恶化(土壤侵蚀等级升高3个等级)、重度恶化(土壤侵蚀等级升高4个等级)以及剧烈恶化(土壤侵蚀等级升高5个等级)。

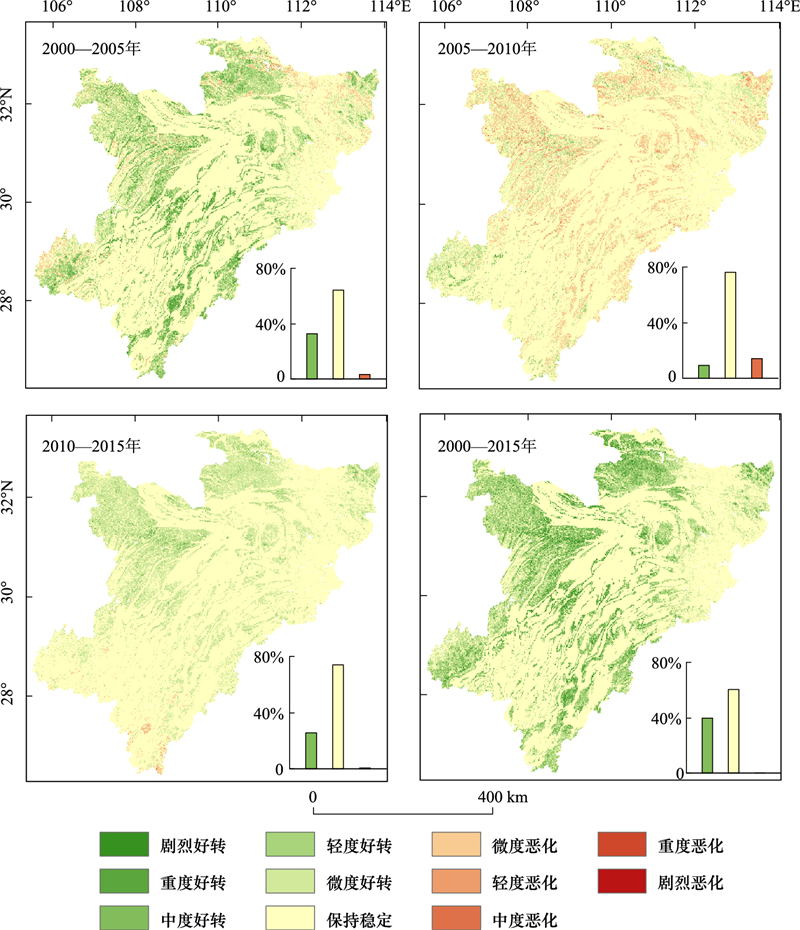

由图 2可以看出, 4个时段槽谷区土壤侵蚀等级转移方向相似, 均有超过60%的地区土壤侵蚀等级保持稳定。研究时段内(2000—2015年)有39.80%的区域土壤侵蚀等级降低, 仅有0.03%的区域土壤侵蚀等级升高, 总体呈现出好转的趋势。其中, 2000年—2005年好转的面积最大, 占到了研究区面积的32.49%, 2005—2010年好转面积最小, 仅占研究区面积的9.47%。此外, 在2005—2010年这一时期, 土壤侵蚀等级恶化的区域(14.29%)超过了好转的区域(9.47%), 这是由于2010年该地区降雨量较2005年增加了近10%^[19], 降雨侵蚀力增加从而导致土壤侵蚀更加严重。但总体而言, 槽谷区的土壤侵蚀在向好转的方向发展。

由表 4可以看出, 在2000—2005年这一时段, 轻度侵蚀、中度侵蚀以及重度侵蚀以向微度侵蚀等级转移为主, 极重度侵蚀以及剧烈侵蚀都以向轻度侵蚀等级转移为主。其中, 微度侵蚀等级的面积基本保持稳定；轻度侵蚀等级主要向微度侵蚀转移为主, 其转移率为61.25%；中度侵蚀向微度及轻度侵蚀等级转移为主, 其转移率分别为48.35%和36.03%；重度、极重度以及剧烈侵蚀同样以向微度及轻度侵蚀等级转移为主, 其转移率为43.65%和41.34%、36.89%和45.36%以及26.32%和46.23%。重度及重度以上侵蚀等级向低侵蚀等级的转移率都达到了90%以上, 表明在2000—2005年这一时段槽谷区的土壤侵蚀状况显著好转。

由表 5可以看出, 在2005—2010年这一时段, 轻度侵蚀以向微度侵蚀等级转移为主, 中度及中度以上侵蚀等级都以向轻度侵蚀等级转移为主。其中, 微度侵蚀等级的面积依然保持基本稳定；轻度侵蚀等级主要向微度侵蚀转移为主, 其转移率为29.48%；中度侵蚀向轻度及微度侵蚀等级转移为主, 其转移率分别为61.29%和16.72%；重度、极重度以及剧烈侵蚀以向轻度及中度侵蚀等级转移为主, 其转移率为62.18%和20.32%、57.98%和25.26%以及46.52%和33.68%。重度及重度以上侵蚀等级向低侵蚀等级的转移率依然在93%以上, 较上一时段而言, 高等级侵蚀从以向微度侵蚀转移为主转变为向轻度侵蚀等级为主, 转移强度较上一个五年稍有降低, 但仍然呈现出高侵蚀等级向低侵蚀等级转变的趋势, 表明在2005—2010年这一时段槽谷区的土壤侵蚀状况持续好转。

由表 6可以看出, 在2010—2015年这一时段, 极重度及极重度以下侵蚀以向微度侵蚀等级转移为主, 剧烈侵蚀持续向重度及重度以下侵蚀等级转移。其中, 微度侵蚀等级的面积继续保持基本稳定；轻度、中度、重度以及极重度侵蚀等级主要向微度侵蚀转移为主, 其转移率为88.64%、86.18%、77.74%以及69.81%；剧烈侵蚀持续向重度、中度以及微度等更低侵蚀等级转移, 其转移率分别为27.83%、25.29%以及24.90%。中度及中度以上侵蚀等级向低侵蚀等级的转移率都达到了97%以上, 表明在2010—2015年这一时段槽谷区的土壤侵蚀状况明显好转。

由表 7可以看出, 在2000—2015年这一时段, 微度侵蚀等级的面积基本保持稳定, 轻度、中度、重度、极重度以及剧烈侵蚀都以向微度侵蚀等级转移为主, 其转移率分别为98.30%、93.76%、87.74%、77.99%以及62.16%。2000至2015这15年间, 槽谷区土壤侵蚀等级由高等级向低等级转移率达到了98%以上, 表明在2000—2015年这一时段槽谷区的土壤侵蚀状况好转十分显著。

综上分析可得, 槽谷区近15年来土壤侵蚀状况明显改善, 整个研究区内有113924.8×10² hm²的区域侵蚀程度减弱, 仅有98.79×10² hm²的区域侵蚀程度加剧。随着土壤侵蚀等级的升高, 由高等级向低等级发生转移的比率逐渐增加；土壤侵蚀等级持续由高等级向低等级转移, 轻度及轻度以上侵蚀等级以向微度侵蚀转移为主, 表明当前的水土保持措施有效缓解了槽谷区的土壤侵蚀状况。

2.3 槽谷区土壤侵蚀未来情景预测

基于Markov模型模拟的2010—2015年土壤侵蚀等级转移矩阵建立的转换规则, 以2010年和2015年为起始年份, 利用CA-Markov模型模拟2015和2020年的土壤侵蚀等级分布格局, 得到2015年和2020年土壤侵蚀等级的预测图。

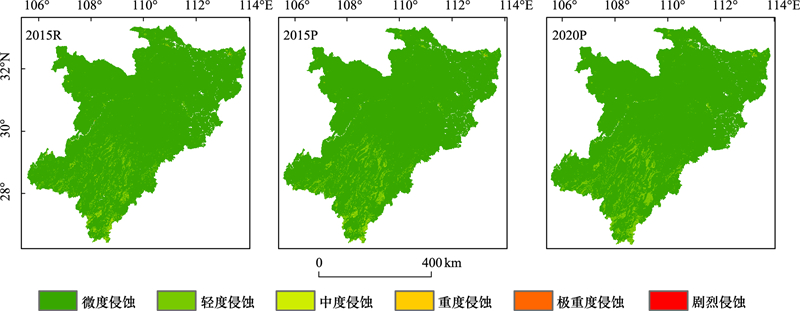

由图 3和表 8可以看出, 槽谷区2015年土壤侵蚀的实际计算值与预测值在各侵蚀等级的面积基本相当, 其空间分布格局也很接近, 表明预测结果具有一定的可靠性。到2020年, 槽谷区土壤侵蚀等级基本为微度和轻度侵蚀, 中度及中度以上侵蚀等级面积仅占研究区面积的0.03%, 土壤侵蚀程度继续向好转的趋势发展。

表 9为槽谷区2015—2020年土壤不同侵蚀等级面积转移矩阵。由表 9可以看出, 在2015—2020年这一时段, 高侵蚀等级继续向低侵蚀等级转移。其中, 微度侵蚀等级面积继续以稳定为主；轻度侵蚀等级以向微度侵蚀等级转移为主, 其转移率为46.79%；中度及重度侵蚀等级以向微度侵蚀等级转移为主, 其转移率为80.66%和58.26%；极重度及剧烈侵蚀等级逐渐向重度以下侵蚀等级转移。以上模拟预测的结果表明, 未来槽谷区土壤侵蚀状况将进一步改善, 这也是国家方针政策继续支持和人们对土地的依附性减少是密切相关且符合经济社会发展趋势的结果。

3 讨论

为了定量验证CA-Markov模型计算结果的精度, 对2015年土壤侵蚀等级的计算值和模拟值进行Kappa系数检验, 其总体Kappa系数为0.9788, 各个等级的系数结果如表 10所示。由表 10可以看出, 微度侵蚀、轻度侵蚀、中度侵蚀、重度侵蚀、极重度侵蚀和剧烈侵蚀等级对应的Kappa系数分别为0.9822、0.6586、0.8390、0.9112、0.8898和0.9353, 根据表 2的Kappa系数分类标准可得2015年土壤侵蚀等级的预测结果和计算结果表现为一致性显著(微度侵蚀等级)甚至最佳(其他等级), 表明模型的计算结果可信度很高。

基于RUSLE模型的计算结果主要估算了由降雨引起的土壤侵蚀, 与降雨、地形、土壤性质以及植被覆盖和土地利用有关^{[14, 20]}, 因此对于水土流失变化的研究往往需要将降雨、土壤性质、地形地貌、植被覆盖以及土地利用结合起来考虑。土壤和地形对水蚀影响较大, 但相对稳定。因此, 有学者将土壤侵蚀的变化主要归因于暴雨、不当的土地利用以及退化的植被^[21]。而降雨是否产生侵蚀又往往取决于土地利用和植被条件, 植被密度越大, 对雨滴的截留作用越小, 降雨对土壤表面颗粒的影响也就越小^[21-22], 因此植被覆盖和土地利用在某种程度上超过了降雨强度和地形因素的影响, 而被认为是导致土壤侵蚀量发生变化的关键因素^[23]。在过去的一个世纪里, 人类活动加剧, 自然植被大量减少。自2000年以来, 喀斯特槽谷区开展了退耕还林还草、石漠化专项治理、天然林保护等一系列生态修复工程^[24-25], 使得植被覆盖度显著增加^[26], 土地利用发生重大变化^[27], 生态环境明显改善, 土壤侵蚀状况明显好转, 治理成效显著。随着生态修复/保护工程的进一步实施与加强, 槽谷区的生态环境可能会得到进一步的改善, 进而使得土壤侵蚀以及石漠化等生态环境问题能够得到进一步的解决。

4 结论

喀斯特槽谷区2000—2015年土壤侵蚀分布以微度侵蚀为主, 侵蚀总量由61.86×10⁷ t/a减少至2.97×10⁷ t/a, 区域年平均侵蚀模数由21.61 t hm^-2 a^-1降低至1.04t hm^-2 a^-1, 侵蚀状况整体在减轻。15年来轻度及轻度以下侵蚀等级的面积增加了76.13×10⁵ hm², 增幅达36.32%；重度及重度以上侵蚀面积减少了46.90×10⁵ hm², 降幅达到99.85%。不同地貌类型之间的土壤侵蚀状况存在一定差异, 平原地区侵蚀模数最小, 盆地地区侵蚀模数最大, 达到平原地区侵蚀模数的近四倍。

研究时段内有39.80%的区域土壤侵蚀等级降低, 侵蚀程度减弱, 仅有0.03%的区域土壤侵蚀等级升高, 侵蚀程度加剧, 15年间槽谷区轻度及轻度以上侵蚀等级都逐渐向微度侵蚀等级转移, 土壤侵蚀等级由高等级向低等级转移率达到了98%以上, 总体呈现出好转的趋势。

基于CA-Markov模型模拟槽谷区土壤侵蚀等级的未来演变趋势, 总体Kappa系数达到了0.9788, 且各土壤侵蚀等级的系数也在0.65以上, 表明预测结果和计算结果的一致性显著, 能够较为准确的反映未来槽谷区土壤侵蚀等级的分布状况。到2020年, 槽谷区土壤侵蚀等级基本为微度和轻度侵蚀, 中度及中度以上侵蚀等级面积仅占研究区面积的0.03%, 土壤侵蚀程度继续好转, 未来槽谷区土壤侵蚀状况将进一步改善。
