生态学报  2017, Vol. 37 Issue (22): 7698-7709

文章信息

井然, 宫兆宁, 赵文吉, 邓磊, 阿多, 孙伟东.
JING Ran, GONG Zhaoning, ZHAO Wenji, DENG Lei, A Duo, SUN Weidong.
基于无人机SfM数据的挺水植物生物量反演
Estimating biomass of emergent aquatic plants based on UAV SfM data
生态学报. 2017, 37(22): 7698-7709
Acta Ecologica Sinica. 2017, 37(22): 7698-7709
http://dx.doi.org/10.5846/stxb201609221908

文章历史

收稿日期: 2016-09-22
网络出版日期: 2017-07-12
基于无人机SfM数据的挺水植物生物量反演
井然1,2,3 , 宫兆宁1,2,3 , 赵文吉1,2,3 , 邓磊1,2,3 , 阿多1,2,3 , 孙伟东1,2,3
1. 首都师范大学资源环境与旅游学院, 北京 100048;
2. 三维信息获取与应用教育部重点实验室, 北京 100048;
3. 资源环境与地理信息系统北京市重点实验室, 北京 100048
摘要: 生物量是衡量挺水植物生长状况的重要参数,对湿地生态系统健康评价具有重要意义。利用无人机影像生成运动重建结构SfM(Structure from Motion,SfM)数据,结合野外实测生物量构建定量反演模型,并根据反演模型对生物量进行空间制图,最后分析了挺水植物类型对生物量空间分布的影响。结果表明,文中基于SfM数据建立的逐步线性回归模型(Stepwise Linear(SWL)regression model)具有较好的反演精度及估测能力。其模型显著性为显著(P < 0.01),决定系数为0.86,相对均方根误差为6.1%。挺水植物类型对生物量空间分布影响显著(P < 0.05)。通过对研究区挺水植物的生物量进行估算,为利用无人机遥感监测挺水植物生物量提供了新思路。
关键词: 挺水植物     生物量     无人机影像     运动重建结构(SfM)数据     回归分析
Estimating biomass of emergent aquatic plants based on UAV SfM data
JING Ran 1,2,3, GONG Zhaoning 1,2,3, ZHAO Wenji 1,2,3, DENG Lei 1,2,3, A Duo 1,2,3, SUN Weidong 1,2,3
1. College of Resources Environment & Tourism, Capital Normal University, Beijing 100048, China;
2. Key Laboratory of 3D Information Acquisition and Application of Ministry, Beijing 100048, China;
3. Key Laboratory of Resources Environment and GIS of Beijing Municipal, Beijing 100048, China
Abstract: Biomass is an important ecological parameter that is used to evaluate the growth condition of emergent plants in wetlands during ecosystem health assessments. This study used SfM (Structure from Motion) data generated from UAV images and field measurements of emergent plant biomass to establish a quantitative relationship between the SfM data and biomass, which was then used to map biomass in the study area. The influence of emergent plant types on the spatial distribution of biomass was analyzed. Our results show that a Stepwise Linear regression (SWL) model based on the SfM data had the best forecasting accuracy and ability (P < 0.01), with a coefficient of determination (R2) of 0.86 and an rRMSE of 6.1%. Emergent plant types had a significant influence (P < 0.05) on the spatial distribution of biomass in the study area. The results of this study provide a new quantitative method for retrieving growth parameters for emergent aquatic plants.
Key words: emergent plants     biomass     UAV data     SfM data     regression analysis

挺水植物是湿地生态系统中的初级生产者, 不仅能够固定水体及底泥沉积物中的营养盐, 而且能够改善湿地生态系统的理化和生物特性, 在净化水体、改善区域小气候等方面具有重要作用。生物量反映了挺水植物固定有机物质的量, 可用于定量评价其所处湿地生态系统的服务功能及健康状况, 是研究湿地生态系统物质循环以及能量传递的关键指标[1]。近年来国内外生物量相关研究集中在森林以及草本灌木上[2-5], 挺水植物的相关研究则集中于氮磷元素的固定[6]、重金属污染修复[7]以及水质净化研究[8]。生物量遥感反演以卫星影像为数据源, 然而卫星遥感影像存在空间时间分辨率较低、受大气状况影响严重等问题, 制约了反演精度[9]。无人机影像同卫星影像相比具有高空间分辨率、极高的现势性和小比例尺特点, 并且受大气状况影响较小, 因此无人机影像在生物量遥感反演上具有很好的应用前景。

利用SfM算法对物体的运动状态进行分析, 并重建其三维结构。相对于机载激光雷达(LiDAR)以及地面三维激光扫描仪(TLS), SfM算法能够生成更为稠密的点云数据, 因此适用于重建植物细致的纹理结构。近年来, 国内外学者利用无人机影像结合SfM算法对植物生长参量进行反演研究, 并取得许多研究成果。Bendig等[10]利用SfM算法计算植被指数以及作物表面模型(CSM), 并提取作物冠层高度, 结合地面实测高光谱数据对大麦的生物量进行估测, 得出结合植被指数及作物冠层高度信息估测生物量的精度高于单独利用植被指数估测的结论。Li等[11]利用SfM算法生成研究区真正射影像及数字表面模型(Digital Surface Model, DSM), 通过计算植被指数, 并结合冠层高度对生物量建模, 反演玉米生物量, 其中逐步线性回归模型精度R2=0.88, rRMSE=6.40%, 随机森林回归模型R2=0.78, rRMSE=16.66%。反演结果同实测数据相比较, 冠层高度平均误差为0.11 m, 生物量平均误差为0.05 kg/m2。张正建等[12]以若尔盖高原为研究区, 利用SfM算法生成多种植被指数, 估算草地生物量, 建立生物量的回归模型。他们发现, 植被指数同草地生物量有较好的相关关系, 利用红、绿波段构建的植被指数NGRDI具有最高的拟合精度(R2=0.856)以及预测精度(ABE=94 g/m2, RMSE=124 g/m2)。以上研究成果主要集中在利用SfM数据估测农作物生物量, 由于挺水植物生长分布特性与农作物存在显著差异, 因此生物量分布更为复杂, 并且由于研究区下垫面差异, 挺水植物间主要为水体而非土壤, 因此光谱特征受水体影响显著, 导致其反射率与陆生植物相比较低[13], 因此本文利用无人机SfM数据生成多种植被指数, 扩大挺水植物同周围地物的差异, 并结合垂直方向上的高度信息, 反演估测湿地挺水植物的生物量, 为挺水植物生长参量反演提供新的思路。

1 研究区与研究方法 1.1 研究区概况

研究区位于北京市房山新城滨河森林公园, 地理位置116°11′24″E—116°11′30″E, 39°44′26″N—39°44′33″N, 平均高程为40 m, 属半湿润半干旱北温带大陆性气候, 降雨集中在6—9月[14]。研究区属于人工湿地, 北侧为黄良铁路, 东侧分布有采摘园, 树种为桃树, 西侧为公园游览区。研究区分布水系为大清河水系北支中上游的小清河[15]。区内水生植物类型主要包括挺水植物, 以芦苇(Phragmites australis)为主, 占70%左右, 其次为香蒲(Typha orientalis)、慈菇(Sagittaria sagittifolia)、水葱(Scirpus validus)、茭白(Zizania latifolia), 芦苇生境为河岸多水区域, 大量分布于河道两侧;香蒲生境为潮湿多水处, 主要分布于研究区北部河道滨水处及沿岸浅水中;慈菇生境为水肥充足的沟渠及浅水, 主要分布于研究区东南侧, 与芦苇共生;水葱生境为浅水区域, 主要分布于研究区南部水体;茭白生境为土壤肥沃的粘壤土, 主要分布于研究区西侧沿岸。浮水植物相对单一, 主要为水绵(Glyptostrobus pensilis), 分布于研究区北部相对静止的水体沿岸, 如图 1。研究区中挺水植物的生长期为6—9月份[16]

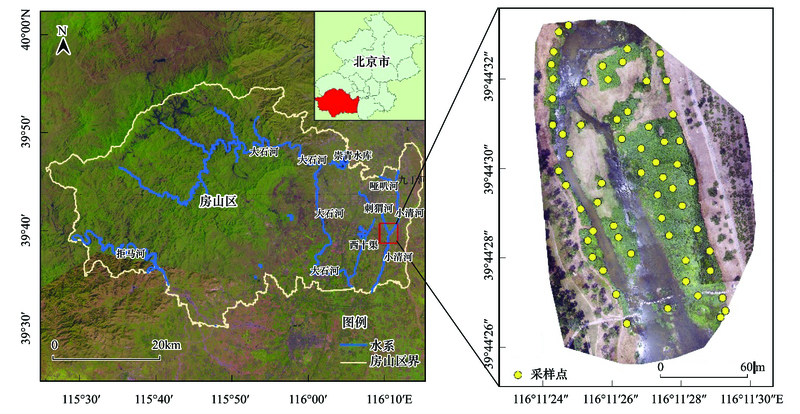

图 1 研究区位置及采样点分布图 Fig. 1 Location of study area and sample plots
1.2 数据获取 1.2.1 无人机影像数据获取

研究使用无人机影像作为数据源, 拍摄时间为2015年6月1日11时25分, 此时太阳高度角达到最大值, 可避免地物阴影对影像质量造成不利影响, 并且当日气象条件利于无人机影像获取, 可确保挺水植物高度不受风力影响发生变化。设定作业航高50 m, 航速5 m/s, 航向重叠度60%, 旁向重叠度80%, 以保证各景影像为多视影像且地物成像清晰。共获取RGB航摄影像101景, 有效影像98景, 在设定航高下影像空间分辨率为0.011 m。

1.2.2 地面实测数据获取

地面实测数据采集于影像获取后进行, 根据研究区中植被空间分布特征布设60个1 m×1m的采样点, 记录采样点编号、中心GPS坐标, 挺水植物优势种名称、株数、冠层高度(Hcanopy)、生物量。挺水植物冠层高度测量采用绳测法, 记录为采样点范围内所有挺水植物高度的均值(单位:m);利用收获法采集挺水植物生物量(单位:kg/m2), 将采集的挺水植物置入塑料袋中密封, 于实验室烤箱中85℃烘干至恒重, 生成野外实测数据统计表, 如表 1所示。

表 1 野外实测数据统计表 Table1 Statistics of the field measurements
冠层高度
Hcanopy/m
生物量
Biomass/(kg/m2)
最小值Min1.421.17
最大值Max3.534.23
均值Mean2.482.64
标准差SD0.480.67
变异系数CV19.32%25.55%

利用变异系数(Coefficient Variation, CV)比较不同量纲变量间的变异程度, 如公式1所示。

(1)

式中, SD为野外实测数据的标准偏差, MN为野外实测数据的平均值。

由上表数据可知, 生物量的空间变异程度大于冠层高度(CV=25.55%>19.32%)。冠层高度均值为2.48 m, 生物量平均值为2.64 kg/m2, 符合挺水植物生长季特征[17]。将研究区中的样本点按照挺水植物种类及分布进行分组, 采取分层抽样法, 最终选取48个样本点数据用于拟合生物量模型, 其余12个样本点数据用于模型预测精度的检验。

1.3 方法及流程 1.3.1 技术流程

技术流程见图 2, 分为SfM数据处理、采样点数据处理、挺水植物分布提取、模型拟合及精度评价、生物量估算及分布反演五个部分。

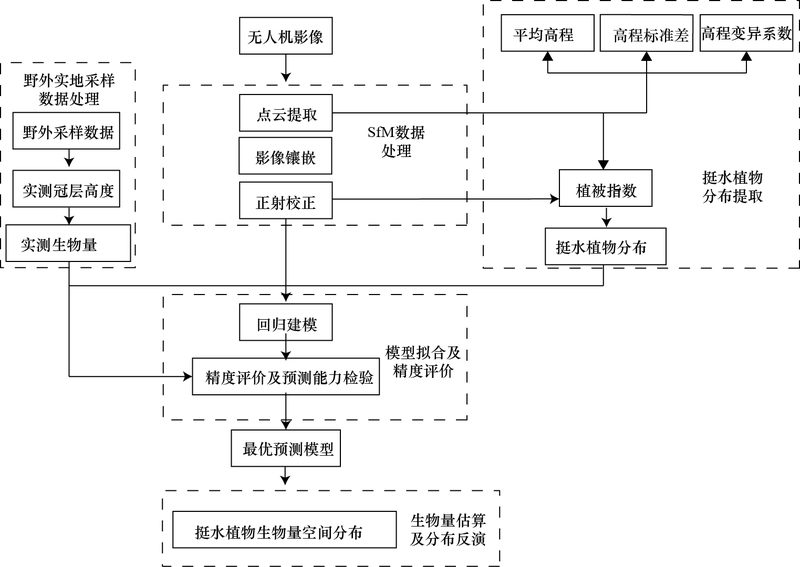

图 2 技术流程图 Fig. 2 Technique flowcharts
1.3.2 无人机SfM数据生成

利用SfM算法处理无人机影像, 对研究区进行重建[18-19]。首先通过研究区中分布的12个控制点, 对影像数据集进行自动空中三角测量, 生成SfM稀疏点云数据, 并镶嵌影像;然后利用生成的深度信息改正研究区地形起伏误差, 对镶嵌影像进行正射纠正[20]并加密SfM稀疏点云生成稠密点云数据。SfM稠密点云数据同ALS(Airborne Laser Scanning)点云数据相似, 可用于提取挺水植物冠层结构信息, 将其与2016年1月30日获取的落叶期点云数据作差值运算以去除地形信息。对重建数据利用研究区精确地形图几何校正, 采用多项式模型进一步修正由像点错误匹配、飞行姿态微小变化以及飞控误差引入的影像畸变[21], 应用最邻近像元法对影像重采样, 使误差控制在1个像元内, 满足研究精度。最后, 利用研究区矢量边界裁剪几何校正后的正射影像及稠密点云数据。

利用研究区重建结果计算植被指数及SfM点云变量。植被指数基于正射影像的可见光波段计算生成, 如表 2

表 2 植被指数定义 Table2 Definitions of the vegetation indices
植被指数
Vegetation index
全称
Full name
公式
Equation
参考文献
References
NGRDINormalized green-red difference index(G-R)/(G+R)[22]
ExGExcess green index2G-R-B[23]
CIVEColor index of vegetation0.44R-0.88G+0.39B+18.79[24]
VEGVegetation indexG/RaB(1-a), a=0.67[25]
ExGRExcess green minus excess red indexExG-1.4R-G[26]
COMCombination index0.25ExG+0.3ExGR+0.33CIVE+0.12VEG[27]
GLAGreen leaf algorithm(2*G-R-B)/(2*G+R+B)[28]
R为红光波段, G为绿光波段, B为蓝光波段

文中选取的植被指数为在植被覆盖度研究中广泛应用的绿度指数, 能够显著增强挺水植物特征[29]。其中COM为三种植被指数联合计算的混合植被指数, 由于ExG同ExGR的构成形式相近, 因此只选择其中一种参与后续分析运算。

利用稠密点云数据计算SfM点云变量, 包括采样点处的平均高程(Hmean), 高程标准差(Hstd)以及高程变异系数(Hcv), 如公式2—4。

(2)
(3)
(4)

式中, hi为采样点范围内第i个稠密点云的高程值, N为采样点范围内稠密点云的数量。

Hmean直接反映了挺水植物冠层的垂直分布信息;Hstd以及Hcv反映出冠层结构的复杂程度及异质性[30]。为同野外采样点对应, 以采样点GPS坐标为中心, 生成1 m×1 m的矩形矢量缓冲区, 利用Arcmap软件Spatial Analyst Tools模块中的区域统计工具(Zonal Statistics)对点云数据统计处理, 分别计算缓冲区域内的HmeanHstdHcv。利用B样条插值拟合算法处理稠密点云数据, 生成研究区DSM模型, DSM模型中包含了挺水植物高度信息, 由于研究区地形平坦, 利用DSM模型生成坡度数据(Slope), 作为辅助数据提取挺水植物。

1.3.3 湿地挺水植物分布提取

湿地挺水植物分布提取利用面向对象分类法, 基于稠密点云数据、坡度数据、植被指数, 建立决策树规则分类提取。首先对研究区地物的高度阈值进行判断, 利用稠密点云区分高度差异明显的树木与低矮地物, 通过Otsu阈值分割算法, 将点云高度数据重分类为两类, 树木及低矮地物, 确定高度阈值为4.56 m。利用坡度数据增强低矮地物中裸地、水体同挺水植物的差异, 利用迭代阈值分割法整体提取研究区中的挺水植物, 确定坡度阈值为45.4°。为对挺水植物进行种间区分, 利用CART决策树建立植被指数多重分类规则, 植被指数值VEG>1.26 and CIVE < -17.73区分芦苇及香蒲, 52.37 < ExG < 56.85 and COM < -59.19区分茭白及水葱。随后利用目视解译对错分漏分的地物进行修正, 最终生成挺水植物分布图, 如图 3

图 3 挺水植物分布图 Fig. 3 The distribution of emergent plants
1.3.4 模型建立及精度评价

利用单一植物生长参量作为自变量, 采用回归拟合方法获得生物量估算模型, 由于模型简单, 执行效率高而被广泛应用[31]。SfM数据中的植被指数及点云变量反映了挺水植物的生长参量信息, 并且生物量与冠层高度呈正比关系[32], 因此建立生物量的SLR(Simple Linear Regression Model)模型[33]。同时, 结合植被指数以及SfM点云变量(HmeanHstdHcv), 建立生物量的SWL模型, 选择全局择优法, 通过修正决定系数(adjusted R2)及贝叶斯判据(BIC)对所有变量组合模型进行评价, 筛选具有最大adjusted R2及最小BIC的变量组合, 并进行显著性检验, P≤0.001代表模型极显著;0.001≤P≤0.01代表模型非常显著;0.01≤P≤0.05代表模型显著;P≥0.05代表模型不显著。

采用留一法交叉验证(LOOCV)评价模型生物量的预测精度[34]。选择决定系数(R2)、均方根误差(RMSE)以及相对均方根误差(rRMSE)三种指标进行定量评价, 如公式5—6。其中RMSE受变量量纲影响, 而rRMSE则是一个去量纲的评价指标, 因此能够用于比较不同的回归模型, rRMSE值较小的模型具有更高的预测精度。

(5)
(6)

上式中, 变量pi为挺水植物生物量的实测值, 为生物量的模型预测值。为判断生物量预测结果受预测模型的影响是否显著, 进行显著性水平P < 0.05的单因素方差分析(The one-way ANOVA)[35]

2 结果及讨论 2.1 无人机SfM数据分析

与野外实测样点对应, 对60个采样点位置处的SfM数据生成统计表, 并进行对比分析, 如表 3

表 3 采样点处SfM数据统计表 Table3 Statistics of SfM data in plots
SfM数据
SfM data
最小值
Min
最大值
Max
均值
Mean
标准差
STD
变异系数
CV
植被指数Vegetation indices
CIVE-25.90-3.17-14.715.79-39.34
COM-90.50-29.32-53.7811.79-21.93
ExG43.6389.5766.0212.4918.91
GLA0.090.190.160.0214.49
NGRDI0.040.110.080.0221.20
VEG1.171.431.330.064.42
ExGR-333.03-131.15-218.648.53-24.75
SfM点云变量SfM point cloud variables
平均高程Hmean1.153.942.520.6626.00
高程标准差Hstd0.060.910.340.2367.35
高程变异系数Hcv0.030.380.140.0963.47

由表中数据所示, 采样点处SfM点云变量的CV值大于植被指数变量, 其中HstdCV值最高(CV=67.35%), 其次是Hcv (CV=63.47%)。SfM点云变量CV值较高反映了采样点处挺水植物冠层结构的复杂性。Hmean的CV值(CV=26%)高于Hcanopy(CV=19.32%), 原因是Hcanopy记录为采样点范围内所有挺水植物高度的均值, 而Hmean对采样点范围内的点云高程分量进行平均, 相对于Hcanopy样本点更多, 高程变异更为复杂, 因此CV值更高。植被指数中, CIVE具有最高的CV值(CV=-39.34%), VEG的CV值最低(CV=4.42%)。标准差(standard deviation, STD)最高值出现在ExG中(STD=12.49), 其次是COM(STD=11.79), 最小值出现在GLA以及NGRDI中, 并且值相等(STD=0.02), 标准差值较高的植被指数表明其地物像元光谱变异较大, 地物间反差更为明显, 反之地物像元的光谱变异较小, 地物间反差较低。

2.2 挺水植物生物量反演

在进行生物量反演前, 将野外实测Hcanopy、生物量数据同无人机植被指数、SfM点云变量进行相关分析, 经正态分布检验, 数据服从正态分布, 故采用Pearson相关系数, 如图 4所示。

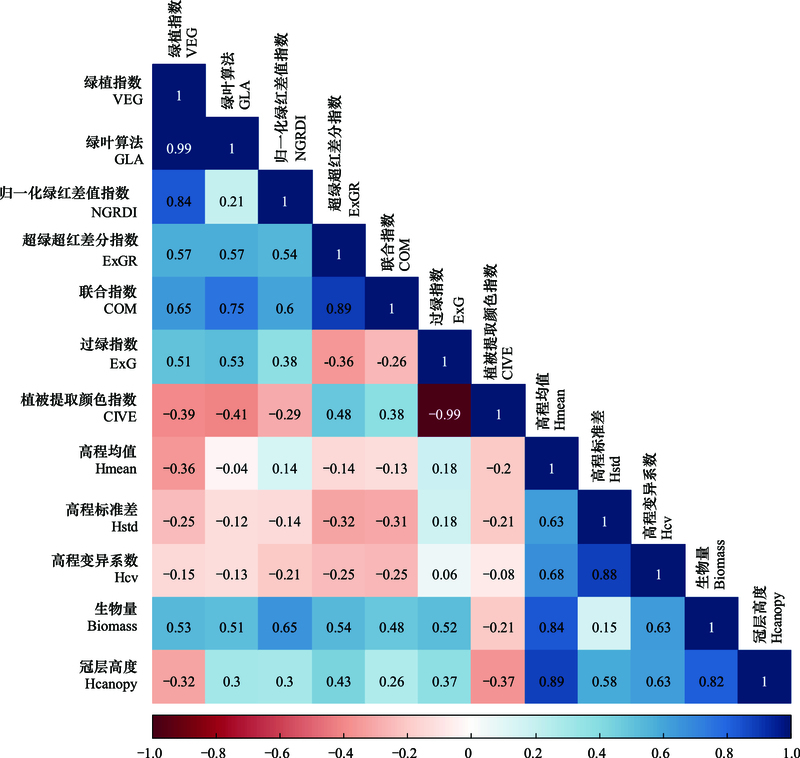

图 4 SfM数据-野外实测数据相关分析结果 Fig. 4 Comparison of SfM data with field measurements

由上图数据可知, SfM点云变量中HmeanHstdHcv同野外实测Hcanopy具有较高的相关性, 其中Hmean的相关系数值最高(R=0.89), 其次为Hcv (R=0.63)。植被指数同Hcanopy相关性较低, 相关系数最高值出现在ExGR中(R=0.43)。植被指数同生物量表现出中等相关性, 在所有变量中, Hmean与生物量的相关性最强(R=0.84), 其次是NGRDI(R=0.65)以及Hcv (R=0.63)。植被指数与SfM点云变量存在部分高度互相关, 例如植被指数变量中VEG同GLA的相关性最高(R=0.99), SfM点云变量中HstdHcv相关性最高(R=0.88)。植被指数变量间存在高度互相关的原因为研究使用的影像传感器只包括R、G、B三个波段, 在植被指数计算时, 各植被指数的运算形式存在一定程度的近似性, 从而导致了高度相关[36]

2.2.1 SLR模型生物量反演

引入SLR模型的自变量应遵循与生物量具有密切相关关系的原则[37], 由上节讨论可得, 在SfM数据与生物量的相关性分析中, Hmean与生物量的相关性最强(R=0.84), 因此以生物量为因变量, SfM点云变量中的Hmean作为自变量构建SLR模型。

表 4可知, 对于SLR模型, 决定系数为0.71, 即模型能够解释71%的生物量变化, 平均误差为0.18, 均方根误差为0.25, 相对均方根误差为8.7%。对于本文研究区, 空间范围较小, 生物量变化复杂, 构建的SLR模型精度不足以解释研究区生物量分布特征, 并且由于数学算法本身原因, 单一自变量模型在研究区植被覆盖不均匀区域会存在较大的反演误差。SWL模型与SLR模型相比利用多个自变量的最优组合对因变量进行预测估计, 因此更符合挺水植物生物量估测中的实际情况。

表 4 模型精度检验表 Table4 Table of model accuracies
模型
Models
决定系数
R2
平均误差
ME
均方根误差
RMSE
相对均方根误差
rRMSE
生物量Biomass
一元线性回归SLR0.71**0.180.258.70%
逐步线性回归SWL0.86**0.110.156.10%
 **P < 0.01
2.2.2 SWL模型生物量反演

逐步线性回归模型以生物量为因变量, 利用全局择优法, 对SfM数据进行自变量筛选, 选择具有高adjusted R2以及低BIC值的变量组合作为自变量引入逐步线性回归模型。如图 5所示。NGRDI、ExGR、Hmean被逐步线性回归模型选中的频次最高, GLA和COM被模型选择的频次最低。为避免多重共线性对模型造成不利影响, 剔除同其他植被指数具有高相关性, 并且在模型中显著性较低的植被指数VEG和CIVE, 最终选择NGRDI、ExGR、HmeanHstdHcv作为自变量引入逐步线性回归模型。NGRDI采用NDVI(归一化差分植被指数)的构造形式, 利用挺水植物在绿光波段的绿峰与红光波段的红谷反射率差异较大的特性, 归一化处理扩大挺水植物同周围地物的差异;ExGR综合利用了挺水植物在可见光波段的光谱特性, 将RGB波段灰度影像作差值运算, 线性增强研究区挺水植物;在HmeanHstdHcv数据中, 挺水植物点云在垂直方向上的分布特性存在差异, 并且同生物量的相关性较强, 因此SfM点云变量作为模型自变量使模型物理意义更加明确。并且被选择的5个自变量相比其他变量在逐步线性回归模型中显著性较高, 其中ExGR和Hmean更为显著(P < 0.001), 如表 5所示。

图 5 全局择优法变量筛选图 Fig. 5 Variable selection of the global optimal method

表 5 逐步回归模型系数 Table5 Coefficients of SWL model
变量
Variables
系数
Coefficients
P
生物量Biomass
截距Intercept-60.813< 0.001
NGRDI39.7830.024
ExGR-0.0190.009
平均高程Hmean-0.07< 0.001
高程标准差Hstd2.3210.011
高程变异系数Hcv-3.7650.02

表 4可知, 对于两种预测模型, 显著性水平皆小于0.01, 为非常显著, 能够较好地描述无人机SfM数据同挺水植物生物量的定量关系。并且SWL模型的决定系数(R2=0.86)大于SLR模型;平均误差(ME=0.11 kg/m2)小于SLR模型;均方根误差(RMSE=0.15 kg/m2)小于SLR模型;相对均方根误差(rRMSE=6.1%)小于SLR模型, 表明针对挺水植物生物量, SWL模型的鲁棒性要高于SLR模型, 更适用于表达SfM数据同挺水植物生物量的定量关系。

2.3 预测精度验证及空间分布制图

根据求得的最优模型对研究区挺水植物生物量进行反演, 结合12个野外实测采样数据对反演模型预测精度进行检验。一元线性回归模型在生物量高值及低值处存在过估计现象, 并且数据点较为离散;逐步线性回归模型在高值及低值处同样存在一定程度的过估计, 然而同一元线性回归模型相比距1:1等值线更为接近, 且数据点分布更为集中, 同实测数据拟合度更强, 如图 6所示。

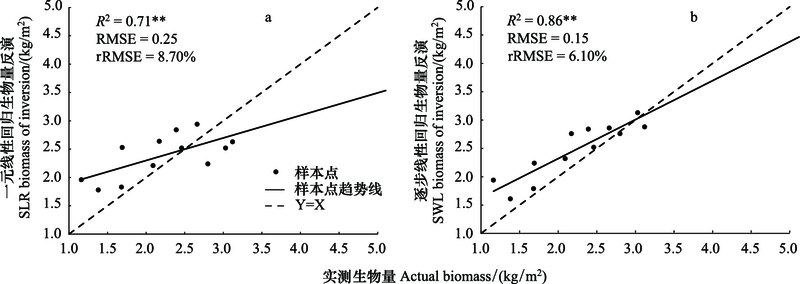

图 6 实测生物量与预测结果对比 Fig. 6 Comparisons between predicted and actual Biomass

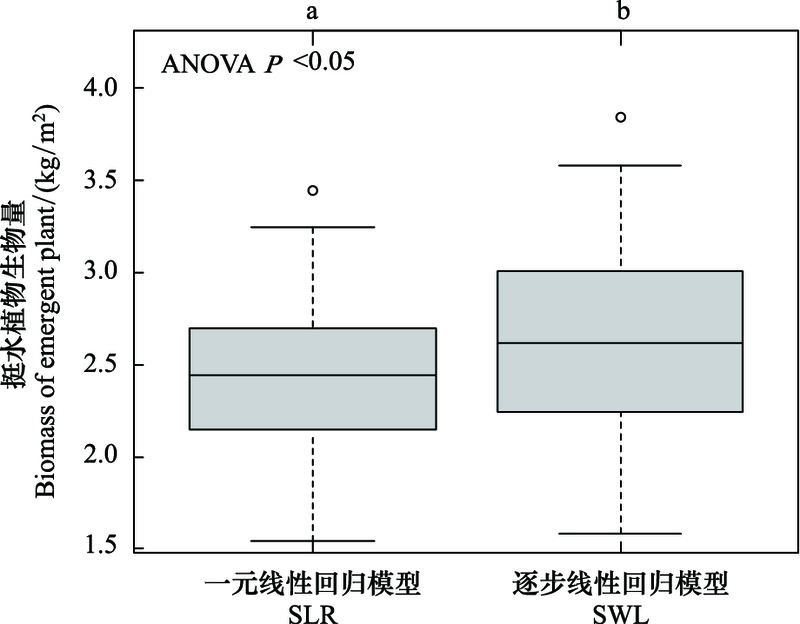

利用单因素方差分析(P < 0.05)对两种模型进行评价, 判断不同预测模型对生物量估测结果影响是否显著。如图 7所示, 一元线性回归模型生物量预测值均值为2.41 kg/m2, 标准差为0.4 kg/m2;逐步线性回归模型生物量预测值均值为2.64 kg/m2, 标准差为0.43 kg/m2, 预测值均值及标准差一元线性回归模型均低于逐步线性回归模型。两种模型沉箱图上方字母不同, 代表两种预测模型间存在组间差异, 表明采用不同的预测模型, 挺水植物生物量反演结果存在差异。

图 7 模型显著性差异 Fig. 7 The statistical significance between two models

由上述分析可得, 逐步线性回归模型对挺水植物生物量的预测能力优于一元线性回归模型, 因此利用其对研究区挺水植物生物量进行空间分布制图。

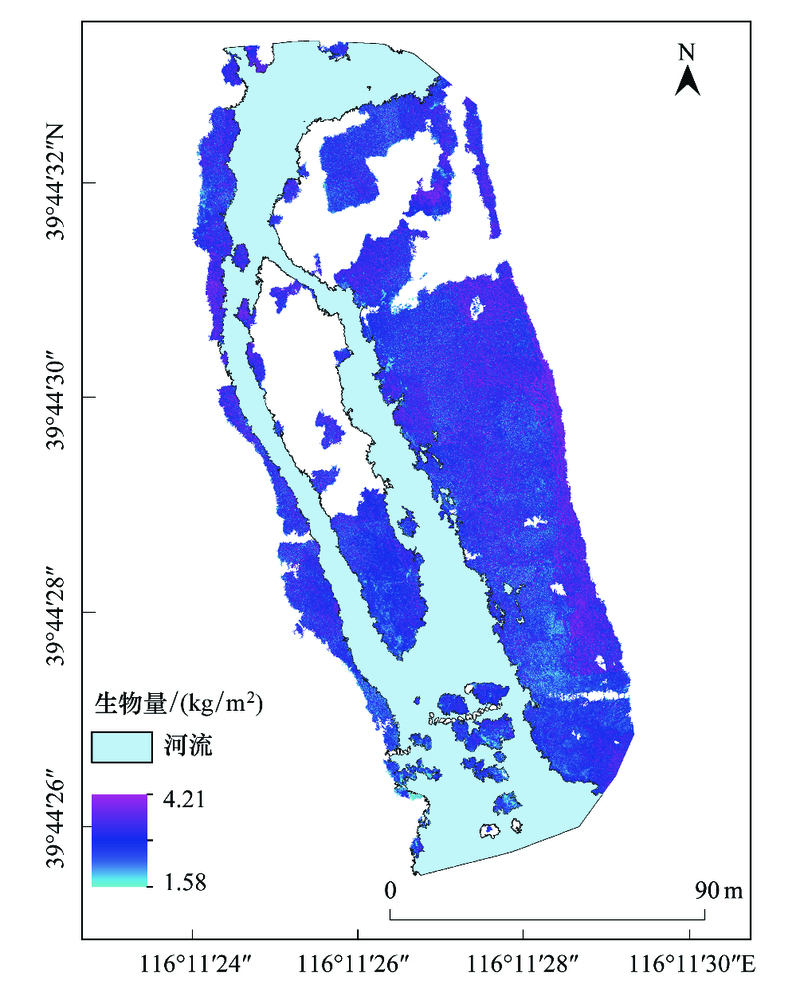

生物量的空间分布如图 8所示, 最小值为1.58 kg/m2, 最大值为4.21 kg/m2, 结合挺水植物类型分布图, 对不同挺水植物分布区域内的生物量估测数据进行统计分析, 判断挺水植物类型对生物量分布的影响, 如表 6所示。

图 8 挺水植物生物量空间分布图 Fig. 8 Biomass spatial distribution of emergent plants

表 6 不同挺水植物生物量(平均值±标准差) Table6 Biomass of different emergent plants (mean±SE))
类型
Type
慈菇
Sagittarla trifolla
芦苇
Phragmites australis
香蒲
Typha orientalis
茭白
Zizania latifolia
水葱
Scirpus validus
生物量Biomass/(kg/m2)1.93±0.35a*2.98±1.23b2.74±0.87b2.13±0.34c2.33±0.52d
 相同小写字母表明不同挺水植物类型对生物量影响不显著;*表示p < 0.01

由上表结果可得, 对于芦苇和香蒲, 其生物量分布差异不显著。慈菇、茭白、水葱的生物量分布因植被类型不同存在差异, 且慈菇更为显著(P < 0.05), 因此可以得出研究区挺水植物生物量分布受挺水植物种类影响, 且其分布规律与挺水植物分布具有相似的特征。研究区东部芦苇生长茂密区域生物量预测值较高, 该区域为水陆交界地带, 芦苇为该区域的优势种, 且植株高度多在2 m以上。研究区西部主要为陆地部分, 为慈菇、芦苇的适宜生境, 两种挺水植物为优势种, 由于陆地土壤含水量与水陆交界带相比较低, 因此植株高度较低, 在1.6 m以下, 生物量预测值也较低。研究区中部河道为香蒲适宜生境, 该区域香蒲为优势种, 生物量预测出现高值。研究区南部分布有大量水体, 挺水植物种类较为多样, 分布有水葱、芦苇、慈菇, 水葱为该区域优势种, 该区域生物量值较低。研究区北部挺水植物以芦苇为优势种, 并分布有慈菇、香蒲, 生物量的预测值较低。

2.4 讨论

以往挺水植物生物量反演中仅利用到遥感影像的二维平面信息, 较少结合挺水植物的三维空间信息。本文利用无人机影像作为数据源, 充分发挥其高空间分辨率的优势, 高度方向的点云数据结合植被指数扩大了挺水植物间的差异, 从而对研究区挺水植物进行种间分类。全局择优法求解出所有可能的回归模型组合, 避免建模自变量的主观选择, 增强模型的客观性。Hmean在逐步线性回归模型中的显著性为极显著(P < 0.001), 表明点云变量对生物量有较强的解释能力。植被指数同生物量表现出中等相关性, 并且在模型中显著, 表明基于R、G、B波段的植被指数对生物量有较强的解释能力。通过将不同类型的点云变量引入模型, 提高了挺水植物生物量的反演精度, 同Aasen等的研究结论一致[38]

研究区边缘的SfM点云高程值存在误差, 在影像数据处理过程中, 研究区中部影像数目较多, 因此影像重叠区域较大, 能够保证较高的重建精度;在研究区边缘区域, 由于影像数目较少, 影像重叠区域较小, 在影像拼接过程中缺少足够数目的多视影像, 造成边缘区域的重建精度降低, 从而对生物量反演精度造成影响。因此在获取研究区数据时, 扩大任务范围是十分必要的, 能够保证在研究区边缘位置取得同样高的重建精度。采用挺水植物收割后的枯萎期点云数据作为地形点云的近似, 然而其并非真正意义上的地形数据, 挺水植物未完全收割的区域, 地面高程值与真值存在差异, 导致获取的挺水植物高度存在误差, 对反演结果造成一定影响, 因此采用高精度DEM地形数据能够消除挺水植物的高度误差, 进一步提高生物量的反演精度。

3 结论

本文利用无人机平台获取了上百张研究区高空间分辨率影像, 生成无人机SfM数据(植被指数及点云变量), 并建立了野外实测挺水植物生物量同SfM数据的定量关系, 结论如下:

同野外实测生物量作对比, SfM数据反演结果的平均误差达到0.11 kg/m2。由NGRDI、ExGR、HmeanHstdHcv 5个参数拟合的逐步线性回归模型具有较好的精度和预测能力, 能够较好地用于估算湿地挺水植物生物量。其模型显著性为显著(P < 0.01), 模型决定系数为0.86, 均方根误差为0.15 kg/m2

植被指数同生物量表现出中等相关性, 点云变量同生物量表现出高相关性, 增强了对生物量的响应, 并削弱环境背景产生的影响, 同时表明点云变量同植被指数相比, 与挺水植物生长参量相关性更强, 更适宜反映其生长状况信息。点云变量中的Hmean被全局择优法选中的频次高于其他变量, 并且在逐步线性回归模型中显著性为极显著, 因此Hmean在回归模型中具有很大的贡献度, 全局择优法在候选变量较多的自变量选择中, 能够大大减少人为筛选的工作量, 从而提高模型建立的效率。

综上所述, 利用SfM数据中的光谱与点云变量构建模型, 能够满足挺水植物生物量的预测精度。此外, 无人机的飞行参数, 如航高、视场、影像分辨率改变及影像重叠等因素皆可能对生物量的反演预测精度造成影响, 应加以考虑。
