温室气体的排放对全球气候变化的影响受到了广泛的关注。国际社会通过一系列措施对温室气体排放进行控制, 其中对碳排放进行定量化表达是管理和削减温室气体的有效途径之一^[1]。我国是家具生产大国, 出口额于2005年跃居世界首位^[2], 其中木质家具是主要出口品种, 约占60%^[3]。相较于其它林产品, 木质家具碳排放量处于较高水平^[4]。随着碳足迹核算标准的日趋成熟, 碳足迹可能成为十分重要的贸易壁垒^[5]。生态设计作为一种考虑生命周期的设计方法, 可降低木质家具的碳足迹, 有力回应全球暖化和贸易壁垒的挑战^[6]。因此, 对其碳足迹的量化和减排分析的研究具有重要意义, 可使产品在生命周期中, 减少对环境的负面影响, 同时提高资源效率。

1 生态设计的概念

1997年联合国环境署工业与环境中心(UNEPIE)与荷兰rathenau研究所、代尔夫特理工大学(TUD)合作出版了生态设计指导手册, 是全球范围内生态设计进入系统研究的开始。生态设计作为一种考虑全生命周期的设计方法, 以实现环保和盈利双重目的, 在设计时考虑环境因素, 运用各种方法, 从源头解决环境问题, 有助于循环经济并能很好地回应全球暖化的挑战^[7]。

国外的有些学者认为生态设计已成为环境管理系统的重要组成部分^[8], 提出了生态设计可供借鉴的设计思想和管理理念^[9], 而且对各种工业领域的产品进行了生态设计和改进分析^[10]。但关于木质家具的生态设计, 国外研究较少且集中在其供应链的效益分析^[11]。我国的研究多停留在概念、策略的探讨上^[12-13], 少数研究进行简单的评价, 缺乏完整的定量化^[14-15], 难以对我国家具生态设计提供有数据支撑的指导。

生态设计主要体现在：(1)通过木榫设计, 省去粘胶、五金件的使用, 以减少资源消耗和环境污染；(2)采用废旧材质, 使用循环材料, 以降低资源消耗；(3)通过设计让一件家具发挥多功能的作用, 客观上节省了住宅空间和材料使用。本研究的木质板家具的生态设计是以一款多功能家具为基础, 在相同框架内安装不同面板, 形成4种设计方案：嵌条板家具、拼板家具、木皮板家具和三聚氰胺板家具, 达到减少温室气体排放, 提高家具的回收价值的目的。通过核算4种家具设计方案的碳足迹的大小、结构和排放热点, 并提出“使用回收材料”和“使用可拆卸无胶连接方式”两种改进方案, 量化改进方案的减排效果, 提供设计依据。

2 研究方法与数据获取

本研究按照国际标准ISO 14067^[16]计算碳排放量, 温室气体涉及CO₂、CH₄和N₂O以及HFC和PFC。由设计方案决定进行工艺和材料的使用, 工艺活动的电力参数和材料加工参数均采用山东某家具企业实际生产数据, 该企业为大型企业, 生产设备先进, 工艺具有代表性^[17]。排放因子来自Simapro数据库和相关文献。

2.1 多功能家具与功能单位

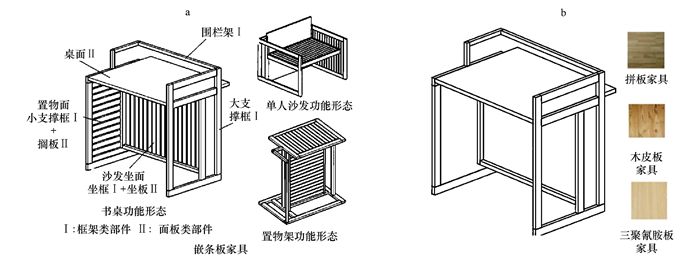

多功能家具如图 1(a)所示, 具有书桌、单人沙发和置物架3个功能, 由框架和面板两类部件组成, 图形由AotuCAD 2007绘制而成。框架包含：小支撑框、坐框、大支撑框和围栏架；面板包含：桌板、置物板和坐板。面板分别采用嵌条板、拼板、木皮板和3聚氰胺板, 嵌条板如图 1(a), 桌板采用拼板。其他三种设计方案如图 1(b)所示。4种家具的功能单位均为一件家具, 即单位为：kgCO₂eq/一件家具。

2.2 系统边界

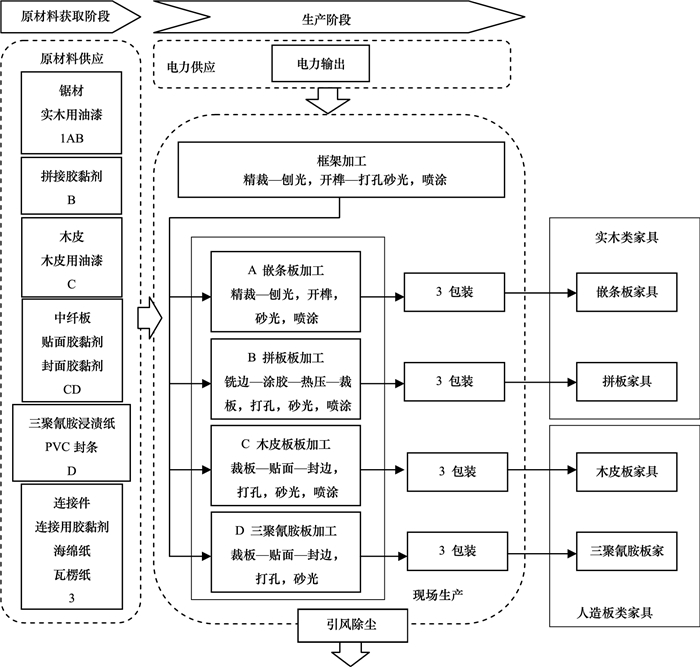

4种家具的系统边界如图 2所示, 边界仅面板不同。系统边界为“摇篮到门”, 包含原材料获取阶段和生产阶段。原材料获取阶段包括了原材料从采掘到生产的过程。生产阶段包含现场生产和电力供应两部分。其中现场生产包含框架加工、面板加工和包装3个步骤, 电力供应包含电力的资源采掘、生产、传输等过程。图 2中原材料下方的字母或数字表示该材料提供给右侧带有相同字母或数字的过程使用。在生产现场, 经框架加工和相应面板的加工后, 生产出相应的家具。在框架加工中, 都要使用锯材和实木用油漆, 在面板加工中, 嵌条板加工(A)需要锯材和实木用油漆, 拼板加工(B)中需要锯材、实木用油漆和拼接胶黏剂, 木皮板加工(C)需要木皮、木皮用油漆、中纤板、贴面胶黏剂和封面胶黏剂, 三聚氰胺板加工需要(D)中纤板、贴面胶黏剂、封面胶黏剂、三聚氰胺浸渍纸和PVC封条, 这些面板通过使用连接件、连接用胶黏剂、海绵纸和瓦楞纸的包装(3)分别形成嵌条板家具、拼板家具、木皮板家具和三聚氰胺板家具。

4种面板加工工艺不同, 为便于统一比较, 需要将工序合并为工段, 本研究中将框架、嵌条板的精截、刨光工序, 拼板的铣边、涂胶、热压工序, 以及木皮板和三聚氰胺板的裁板、贴面、封边工序分别合并为各自部件的毛料加工工段, 打孔、开榫合并为连接处加工工段。合并后家具的加工工段为：毛料加工、连接处加工、砂光、喷涂、包装、引风。

2.3 计算活动数据

活动数据为一件家具的原材料消耗量和加工耗电量。由设计图可以计算木材的体积, 油漆、贴面、封边和胶黏剂的面积, 以及连接件的个数。再根据现场调研获得面积转为质量或个数转为美元等单位转换参数, 计算得到与数据库排放因子单位相同的原材料消耗量。由设计图尺寸与现场调研的设备功率、加工量、生产能力、排风量等数据, 可以计算各个工段的耗电量。基于不同部件的原材料消耗量如表 1至表 3所示。

2.4 收集排放因子

根据多功能家具设计图确定原材料种类。查阅原材料的英文术语, 以此为关键词, 在Simapro 8.0.3软件中搜索并筛选出代表性强的数据, 选择IPCC 2007, 100年计算方法, 计算得到原材料排放因子(表 4)。

实际生产中实木用油漆为酸固化涂料, 木皮用油漆为紫外光固化涂料, 由于数据有限, 将两种油漆假设为同一种。拼板胶和贴面胶均为脲醛胶；封边胶和连接件用胶都是白乳胶。连接件为圆木榫, 使用美国连接件数据。三聚氰胺浸渍纸由Simapro 8.0.3数据库的树脂和纸计算得到^[18]。

由于数据库中中国电力排放因子是由欧洲替代数据计算而得的, 经文献查阅, 已有国内学者计算了较为可靠的电力排放因子, 且具体到本研究的调研企业所在电网。因此采用文献数据, 即中国华东电网电力排放因子, 为1.04kgCO₂eq/kWh^[19]。

2.5 计算碳排放与家具基准碳足迹

依公式(1)、(2)和表 1、表 2的活动数据, 得到一件家具的第r类原材料的消耗量与第p个工段的耗电量。按照公式(3)原材料与其排放因子相乘, 工段与电力排放因子相乘, 两者加和为一件家具的基准碳足迹。加和时, 4种家具与相应种类的面板对应关系见图 2, 与相应量的连接配件的对应关系见表 3。按照公式(4), 仅在部件层面将原材料和工段碳排放进行加和, 得到每个部件的碳足迹：

(1)

(2)

(3)

(4)

式中，CFP表示碳足迹, 分为家具碳足迹和部件碳足迹；AD表示活动数据, 包括原材料消耗量和工段耗电量；EF表示排放因子。

2.6 确定改进方案 2.6.1 使用可拆卸无胶连接方式

基准方案的连接方式为有胶连接, 改进为无胶连接后, 除桌板与大小支撑框的上框条6个连接件使用胶黏剂外, 其余全为无胶连接。其中支撑框框条之间以燕尾榫加圆木榫的方式连接, 这种结构连接强度较大^[20]。

连接方式改进的减排效果发生在使用阶段更换零件时, 有胶连接方式不可拆卸, 需更换整件家具, 无胶连接方式可以拆卸, 更换受损零部件即可延续家具功能, 与更换整件家具相比, 碳排放减少了, 减排量为更换零部件与更换整件家具产生碳排放量的差, 即生产零部件与生产整件家具的碳排放量之差。减排效果的文字表达式为：减排效果=(家具基准碳足迹-部件碳足迹)/家具基准碳足迹。

2.6.2 使用回收木材

该改进方案为仅改变家具的主要原材料：锯材、中纤板为回收材料, 其余材料和现场加工耗电过程均不变。回收的实木部件和中纤板部件来自废旧家具, 经过简单的整理加工即可使用^[21], 主要为人力加工, 因此回收锯材和回收中纤板的排放因子均假设为0kg CO₂eq/一单位原材料。减排效果的文字表达式为：减排效果=(家具基准碳足迹-使用回收材料的家具碳足迹)/家具基准碳足迹。运输过程因情况复杂、数据缺乏, 未划入边界。

3 研究结果 3.1 4种家具基准碳足迹比较

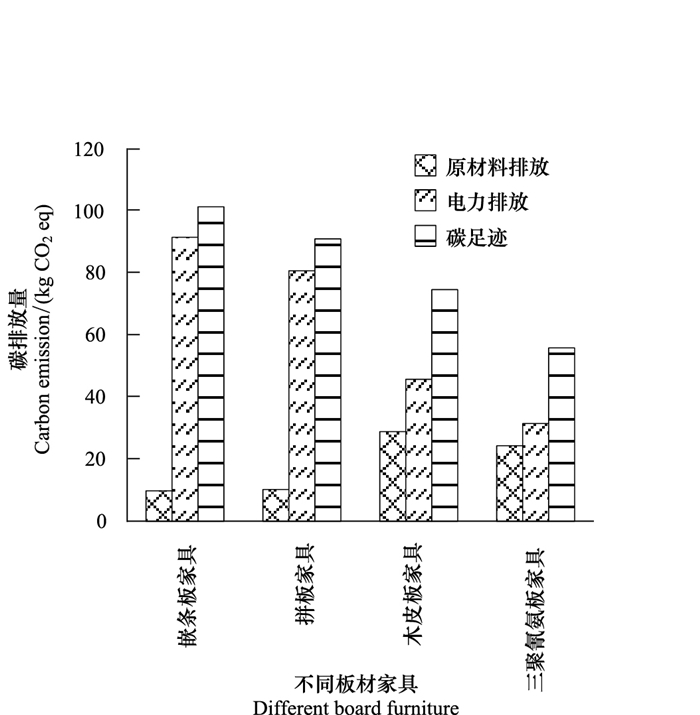

由图 3可知, 4种家具设计的碳足迹相差较大, 从小到大为：三聚氰胺板家具 < 木皮板家具 < 拼板家具 < 嵌条板家具, 最大者是最小者的1.8倍。实木类家具的碳足迹均高于人造板类家具的碳足迹。从原材料碳排放量分析, 实木类家具比较低碳, 其原材料碳排放量是人造板类家具的0.34-0.42倍。从电力排放角度分析, 人造板类家具反而有优势, 其电力碳排放量是实木类家具0.35倍-0.57倍。综合两者, 人造板类家具碳足迹更小, 是实木类家具的0.55倍-0.82倍。识别具体的碳排放量热点需进一步分析如图 4。

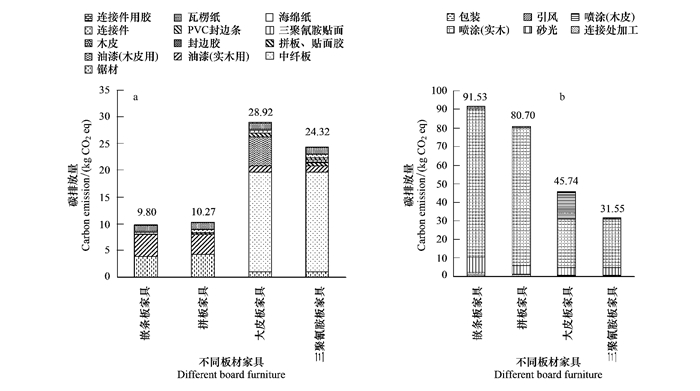

由图 4(a)可以看出, 在嵌条板家具和拼板家具的原材料碳排放中, 锯材和实木用油漆是主要的碳排放源, 分别约占41%和38%, 其次是瓦楞纸的碳排放量, 平均约占11%。在木皮板家具和三聚氰胺家具中, 主要碳排放源为中纤板, 分别占64%和76%；油漆碳排放量占比也比较大, 分别占23%和5%。中纤板是造成两类家具原材料碳排放量差异的主要原因, 分别是嵌条板家具和拼板家具的1.87倍和1.79倍。

由图 4(b)可以看出, 4种家具的喷涂工段是电力排放的主要成分, 占82.7% -91.7%。其次是砂光, 占5.8% -12.9%。其他工段的电力排放非常小, 毛料加工、连接处加工、引风、包装和组装的总占比小于5%。此外, 喷涂是4种家具电力碳排放量产生差异的主要原因。木皮板和三聚氰胺板家具的面板部件没有使用实木喷涂工序, 排放比实木类家具平均减少约50.7kgCO₂eq。木皮板家具又比三聚氰胺板家具多一道木皮板喷涂工序, 碳排放量比三聚氰胺板家具增加了14.2 kgCO₂eq。

3.2 改进方案减排效果分析 3.2.1 使用可拆卸无胶连接方式的减排效果

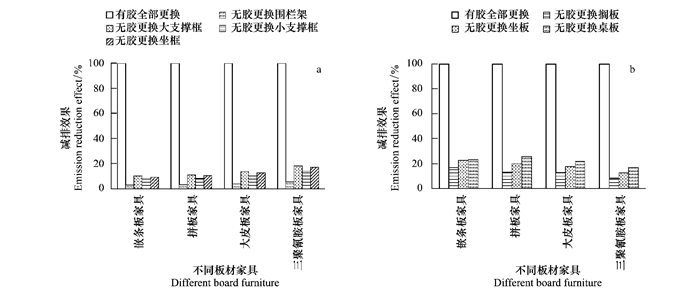

当框架或面板损坏时, 有胶连接方式无法更换框架、面板, 需购买新的家具；无胶连接方式可更换受损框架或面板。由图 5(a)可知, 仅更换一个框架类部件, 相比于更换整件家具, 对于嵌条板家具和拼板家具可减排90% -97%, 对于木皮板家具可减排86% -96%, 对于三聚氰胺板家具可减排81% -95%。由图 5(b)可知, 相比于更换整件家具, 仅更换一个面板部件, 对于嵌条板家具可减排77% -83%, 对于拼板家具可减排74% -87%, 对于木皮板家具可减排78% -87%, 对于三聚氰胺板家具可减排83% -92%。总体来看, 通过使用可拆卸无胶连接方式的减排效果十分显著。

3.2.2 使用回收木材的减排效果

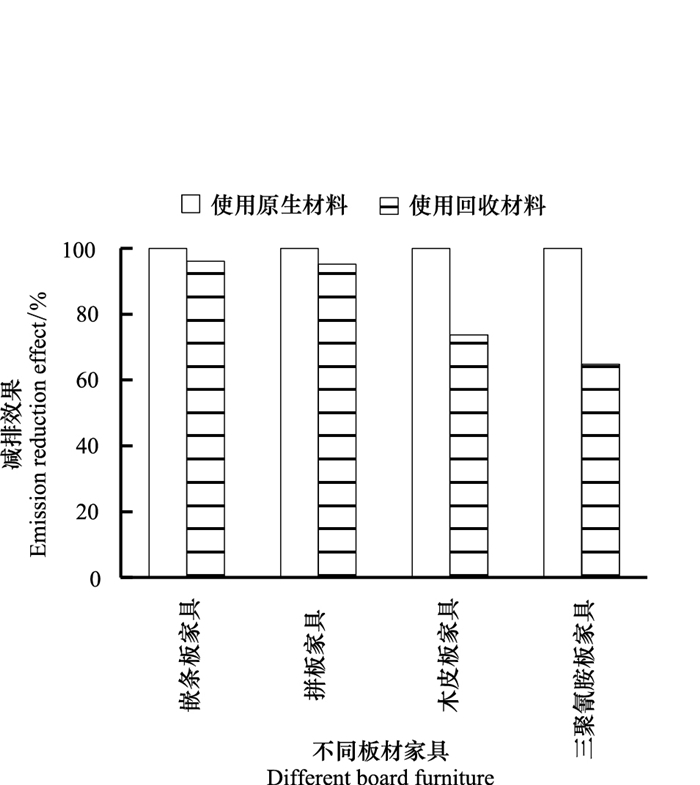

由图 6可知, 使用回收木材之后, 嵌条板家具和拼板家具的碳足迹下降空间有限, 分别减排3.9%和4.8%。但是木皮板家具和三聚氰胺板家具的碳排放量下降比例很大, 分别减少了26.3%和35.1%。

4 结论与建议

(1) 4种家具设计的碳足迹从小到大依次为：三聚氰胺板家具 < 木皮板家具 < 拼板家具 < 嵌条板家具。后两种为实木类家具, 碳足迹均高于前两种人造板类家具。实木类家具原材料碳排放较低, 人造板类家具电力碳排放较低。

(2) 实木类家具的原材料的碳排放热点是锯材和实木用油漆, 共占其原材料碳排放总量的80%。人造板类家具的原材料碳排放热点是中纤板, 约占其原材料碳排放总量的70%, 该热点甚至超过实木类家具的原材料碳排放。4种家具设计的电力排放热点都是喷涂工段, 占电力排放的83% -92%, 其中三聚氰胺板家具的排放量最少。

(3) 采用“可拆卸无胶连接方式”改进方案, 减排效果显著。相比于更换整件家具, 更换一个框架部件可减排81%以上, 更换一个面板部件可减排74%以上。采用“回收木材”改进方案, 实木类家具减排较小, 不足5%；人造板类家具减排较大, 在26%以上。

综上所述, 从家具的生态设计角度考虑, 由于中纤板和喷涂耗电的碳排放占有主导地位, 建议采用以实木板为基板、以三聚氰胺纸为贴面制作面板, 这样的设计既可以排除中纤板造成原材料的碳排放, 还可以避免由于喷涂带来的电力排放, 达到低碳生态的效果。此外, 尽量采用可拆卸无胶结构, 此结构不仅有利于使用中的维修更换, 大大减少碳排放, 还便于使用后的回收, 为其他产品提供易于清洁的回收材料, 进一步减少碳排放。故最终生态设计方案是以实木板为基板、以三聚氰胺纸为贴面制作面板, 采用可拆卸无胶结构, 可减排74% -97%。
