文章信息
- 郑肖然, 李小雁, 李柳, 彭海英, 张思毅
- ZHENG Xiaoran, LI Xiaoyan, LI Liu, PENG Haiying, ZHANG Siyi
- 干旱半干旱区灌丛斑块与降水量响应关系的熵模型模拟
- Relationship and response of shrub patches to precipitation using the entropy model in arid and semiarid regions of China
- 生态学报, 2015, 35(23): 7803-7811
- Acta Ecologica Sinica, 2015, 35(23): 7803-7811
- http://dx.doi.org/10.5846/stxb201405080909
-
文章历史
- 收稿日期: 2014-05-08
- 网络出版日期: 2015-05-18
2. 地表过程与资源生态国家重点实验室, 北京 100875
2. State Key Laboratory of Earth Surface Processes and Resource Ecology, Beijing Normal University, Beijing 100875, China
在干旱半干旱区,水分短缺,植被稀疏,灌丛常在空间上呈斑块状分布格局。灌丛斑块状分布格局是灌木在干旱缺水条件下对生存环境的自我调节和适应的具体表现[1]。草原灌丛化(也称灌木入侵)是灌丛斑块分布格局的典型案例,广泛出现在非洲、美洲、澳大利亚、亚洲及欧洲地中海沿岸国家,是全球草地生态系统面临的重要生态环境问题之一。灌丛化形成的原因包括过度放牧、草原火、气候变化、大气二氧化碳浓度升高及生物和非生物环境因子的变化等[2]。
为了解释灌丛斑块形成机理及其影响因子,Schlesinger 等人[3]利用地统计学的变异函数模型研究草原灌丛化过程中灌丛斑块镶嵌分布引起的“肥力岛”效应。熊小刚等人[4, 5]利用时空替代方法研究了内蒙古草原灌丛沃岛效应,解释了灌丛斑块引起的土壤有机碳和全氮含量空间异质性的表现特征。针对不同退化程度下的草原生态系统,平衡与非平衡生态学原理被广泛应用于解释其退化的动态平衡机理。状态与过渡模型基于非平衡生态学原理,成功解释了过度放牧下典型草原生态系统的崩溃或灌丛化[6],认为灌丛化过程中草本植物占据优势向木本植物占据优势的变化是一种阈值的跨越[7, 8, 9]。利用生物量,凋落物以及土壤湿度3个变量建立的生态系统模型模拟结果表明,草地退化过程中阈值的跨越是一个突变的过程[10]。但是以上模型都未能定量地解释草原生态系统中植被动态对非生物变量的响应。
随着多学科交叉,热动力学的理论被广泛应用于生态系统的非平衡过程研究。将热动力学引用到生态系统非平衡过程稳定态的研究已有很多尝试,例如整个陆地生态系统水量收支的稳定过程研究[11],用热动力学的观点来解释地圈和生物圈间的相互作用等[12, 13, 14]。降水是干旱、半干旱区植被分布和生长的主要影响因子,灌丛斑块的大小和盖度与降水量密切相关。Valentin和Herbes的研究表明,在300—750 mm的降水量样带上,裸地斑块和植被斑块的面积比在0.51—2.33之间,并且随着降雨量的增大而呈负指数减少,反映了不同气候条件下植被的供水和需水状况[15]。理论上,灌丛在供水和需水平衡状态下,不同降水量将对应一个最佳盖度,即稳定状态灌丛斑块占总面积的比值,对该值的界定目前一种可能的解释就是最佳适应原理,然而将最佳适应原理应用到生态系统动态平衡的研究还很少,其中一个主要原因是没有找到一个合适的对植被最佳适应状态的明确定量方式。将热动力学的最大熵产生原理(MEP)应用到生命系统,可定量解释动态平衡研究中的最佳适应过程,例如生物大分子的进化[16]和不同尺度下的植被最优化[17, 18]。Klausmeier[19]提出了一个简单的模型,这个模型是在二维平面上关于土壤含水量和植物生物量的一对偏微分方程。Schymanski等[20]基于Klausmeier模型提出双盒模型,利用最大熵产生原理解释了半干旱地区土壤异质性问题。利用相同的模型,Lejeune等[21]指出灌丛化草地以斑块形式分布下生物量分布特征。然而已有的熵变模型模拟研究并没有具体地将最大熵产生原理(MEP)应用到草原灌丛斑块动态变化对非生物变量响应的相关研究中。
李小雁提出了干旱地区植被的水分聚集适应理论,认为植物通过改变个体形态、群落和景观空间格局主动适应干旱和水分胁迫环境,在时间和空间上对水分具有自我组织和调控功能,能提高水分利用效率和增强生态系统稳定性[1]。本论文在简化Klausmeier模型基础上,将最大熵产生原理(MEP)应用到干旱半干旱地区灌丛斑块的水分聚集系统,旨在利用最大熵产生原理(MEP)预测灌丛斑块为了适应不同降水量下其相应的灌丛斑块的最佳面积比值,表征生态系统处于稳定状态的最佳灌丛盖度,可为半干旱地区的植被恢复和生态环境保护提供理论支撑。
1 材料与方法 1.1 开放系统的熵变化热动力学中的熵增加原理可表述为:可逆绝热过程中系统的熵不变,而不可逆绝热过程中系统的熵增加。最大熵产生原理(Maximum Entropy Production)是在一定的限制条件下系统总是趋于一个稳定的状态或者说对环境的不断适应以及自身的进化过程从而使得它们系统的熵输出速率达到一个最大值,此时的系统趋于一个稳定的状态。而这个熵产生速率最大化的过程也就是系统最佳适应的过程。开放系统中,熵变化是由系统内部能量和物质与系统外部交换过程和系统内部不可逆过程两部分组成:
式中,dS代表熵变化,deS代表熵流,表示系统与外部进行的熵交换,产生于系统与外部的物质和能量的交换;diS代表熵产生,来自系统内部的不可逆过程。熵产生是所有不可逆过程的叠加。系统内部的熵产生可以表示为:
式中,Fi为热力势,dXi为系统内部在Fi驱动下在dt时间内的流量变化。
在干旱半干旱区,研究植物对水分的利用,可不考虑温度或压强差引起的热力势。对于物质流的变化,对应的热动力势用化学势表示。只研究不同过程的化学势差引起的熵变化:
若一个系统由两个等温等压的部分组成,一部分的化学势是μ1,分子摩尔数是N1;另一部分的化学势是μ2,分子摩尔数是N2。虽然没有化学反应,但是物质从一部分流向另一部分的扩散过程也有熵产生,这个过程满足:
则这个过程中的熵产生可表示为
式中,μ1,μ2表示系统内不同地方的的化学势,dξ为该化学势驱动下在dt时间内流量的变化。
1.2 灌丛斑块水分聚集模型 1.2.1 Klausmeier模型Klausmeier模型是在二维平面上关于土壤含水量W和植被生物量B的一对偏微分方程:
土壤水分的变化速率中P为降水速率;土壤的蒸发速率与土壤含水量简化成线性关系,故土壤水分的蒸发速率简化为c1W;植物的蒸腾速率与生物量B的二次方近似为线性关系,故植被的蒸腾速率简化为c2WB2;v即为土壤中水分的扩散速率。植被生物量的变化速率中的参数c3为单位数量的蒸腾量对应的生物量,c4为生物的死亡率,D为生物的扩散系数。t为时间变量,XY则为空间变量。
1.2.2 灌丛斑块水分聚集的简化模型在干旱半干旱区,植被稀疏,在空间上常形成灌丛和裸地(或草地)斑块镶嵌分布的地貌景观。裸地斑块相当于集水面,为局地径流形成区,灌丛斑块相当于水分汇集区,能够截获和保存雨水径流。灌丛斑块下的凋落物以及根系大孔隙有利于水分下渗,使裸地斑块径流能在灌丛斑块渗透,成为植被斑块水分的“汇”[1]。
将Klausmeier模型进行简化,灌丛斑块面积比值即灌丛斑块面积占总面积的比例用AV表示,裸地斑块面积占总面积的比例用Ab表示,则AV+Ab=1。其中WV为灌丛斑块的土壤含水量,Wb为裸地斑块的土壤含水量,P为降水量。Qi为流入灌丛斑块的径流速率,Q0为从流出灌丛斑块的径流速率。对于灌丛斑块的生物量的变化,不考虑植被扩散的影响。参数c1c2c3c4的含义与Klausmeier模型中相同。由此得到灌丛斑块水分聚集的简化模型:
当 时,系统处于稳定态。此时,可以得到:
Bv可以由P,Av表示为:
式中,。由公式(12)可以得到最佳的灌丛斑块面积比值,使得对应不同的年降水量,灌丛斑块的生物量达到最大值。若取:
变形为:
可以得到当 取最小值时,Bv取最大值:
因为b≥2ac,即:
所以当:
Bv为最大值。若取:
此时Bv为单调递增函数。因为4ac≤b2,所以Bv取最大值时,Av即如公式17所示。处于稳定态,对于同一灌丛斑块面积比值,生物量有两种可能存在值。
1.3 灌丛斑块简化模型的熵交换模型在灌丛斑块水分聚集过程中,两个过程引起了熵产生:雨水与灌丛斑块中土壤水的混合过程;从外界流入灌丛斑块的径流与灌丛斑块中土壤水的混合过程。而对于熵流,主要考虑灌丛上的降水,蒸发和蒸腾过程。在这个模型中,设定空气中水的化学势μa为0,μp为雨的化学势,而土壤水的化学势与土壤含水量简化为线性关系,即:
灌丛斑块水分聚集的熵产生和熵流,可表示为:
由公式(9),可以得到:
t≥0,故e-t≤1,在灌丛斑块的水分聚集过程中,可以将裸地斑块的土壤含水量近似于一个常数。由公式(20),可以看出熵产生diS与灌丛斑块中的土壤含水量Wv成负相关的关系。在前面稳定态分析中知道灌丛斑块的生物量Bv与土壤含水量Wv成反比例函数的关系,因此熵产生diS与灌丛斑块的生物量Bv成正相关的关系。在Schymanski的熵变模型中,同样验证了熵产生与生物量满足正相关的关系[20]。因此,通过模型可以模拟相应降水量下灌丛斑块的最佳面积比值AV,使得灌丛斑块的生物量Bv和熵产生diS为最大值,此时符合最大熵产生原理,即系统处于稳定态。
1.4 野外实验验证 1.4.1 土壤水分与生物量关系实验地点选择北京师范大学太仆寺旗农田-草地生态系统野外实验站,利用小叶锦鸡儿灌丛验证土壤水分与生物量关系。该野外实验站处于内蒙古高原南缘农牧交错脆弱生态区,属温带半干旱大陆性气候,年平均气温1.6 ℃,全年日照时数2937.4 h,年平均降水量407 mm,年平均蒸发量1900 mm,降水多集中在7、8、9月,占全年总降水量的65%,秋季降水量占18%,而冬季不足3%。
在北京师范大学太仆寺旗农田-草地生态系统野外实验站根据小叶锦鸡儿灌丛不同的斑块面积比值选择了五个实验样区。样地面积为25 m×25 m。利用烘干法测定小叶锦鸡儿灌丛冠层下土壤含水量。生物量通过样区中25 m2(5 m×5 m)灌丛样方调查获取,齐地剪取样方内灌丛斑块中所有小叶锦鸡儿和其他物种地上植株,清拣出活体植株装进纸袋以备烘干获取地上生物量。所有地上植株先在105 ℃杀青15 min,再在65 ℃烘干至恒重[22]。
1.4.2 降水量与灌丛斑块面积比值关系降水量与灌丛斑块间关系的研究数据来自内蒙古样带调查。实验在内蒙古境内选取5个典型样地,每个样地建立3个25 m×25 m的样方,对照灌丛分布实际情况采用标准绘图纸法和ArcGIS软件相结合绘制灌丛斑块空间分布图。使用Conefor Sensinode 2.2插件(University of Lleida,Spain),四邻法设置,计算灌丛斑块空间分布图中各斑块间平均距离。降水量数据来自距离样地最近的国家标准气象站进50a降水量平均值。实验样地设置(表1)。
样地Site | 样点所在位置Site location | 灌木层组成Shrub composition | 草本优势种Herbal dominant species | 样地经度Site Longitude | 样地纬度Site Latitude |
1 | 太仆寺旗 | 小叶锦鸡儿 | 糙隐子草 | 114°27′21″E | 42°21′44″N |
2 | 苏尼特左旗 | 红砂 | 糙隐子草、猪毛菜 | 113°19′18″E | 43°35′33″N |
3 | 鄂托克旗 | 狭叶锦鸡儿 | 针茅、苔草 | 108°06′09″E | 39°32′33″N |
4 | 杭锦旗 | 藏锦鸡儿 | 糙隐子草、虫实 | 107°50′24″E | 40°27′01″N |
5 | 阿拉善左旗 | 红砂、白刺 | 沙葱,糙隐子草 | 105°37′86″E | 38°40′06″N |
根据小叶锦鸡儿灌丛斑块的不同面积比选择的5个实验样地,其灌丛斑块生物量和灌丛斑块下的土壤含水量如表2。
样地Site | 生物量/(kg/m2)Biomass | 土壤含水量/%Soil water content | 1/土壤含水量1/ Soil water content |
1 | 0.468 | 7.25 | 0.138 |
2 | 0.277 | 8.78 | 0.114 |
3 | 0.341 | 8.16 | 0.123 |
4 | 0.405 | 7.81 | 0.128 |
5 | 0.389 | 8.08 | 0.124 |

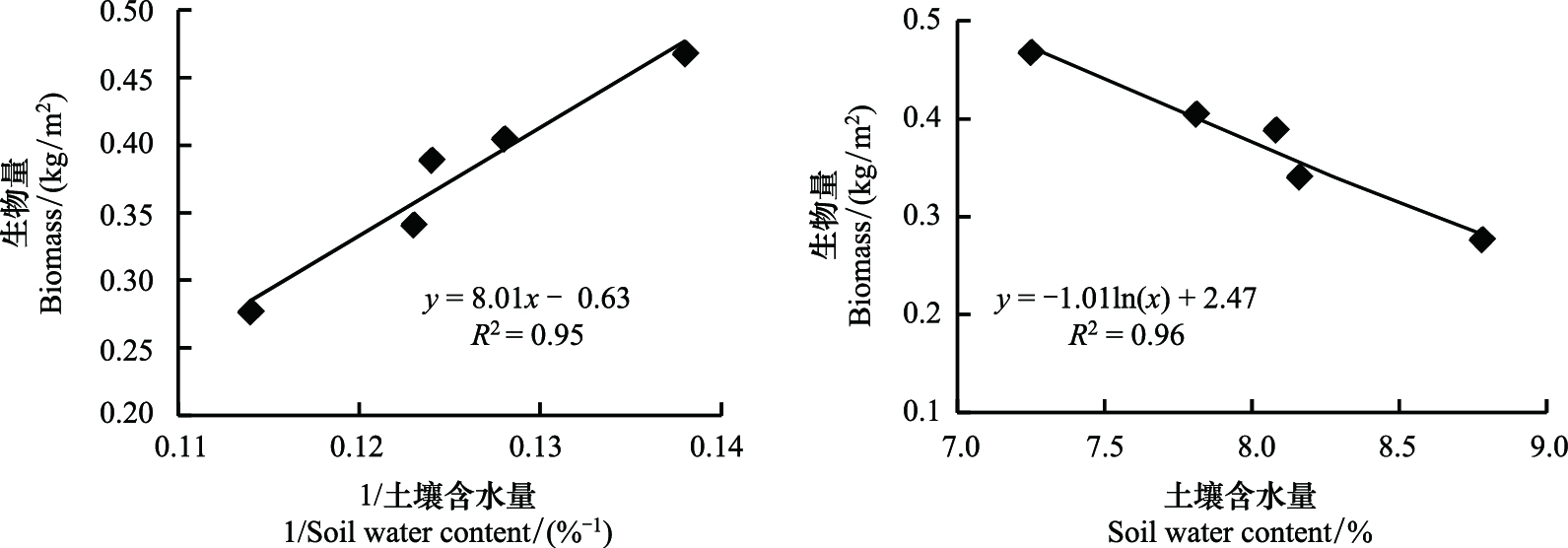

根据表2可以得到生物量-1/土壤含水量之间的线性关系(图1),。在灌丛斑块水分聚集模型中,单位面积生物量与其土壤含水量满足反比例函数关系 ,即 。已有研究表明半干旱区的草本植物c2=100,c3=0.003,c4=1.8,木本植物为c2=1.5,c3=0.002,c4=0.18[19],相对应的 。野外实验的生物量与土壤含水量的相关系数为 ,模型模拟范围内。对生物量和土壤含水量的关系进行对数拟合,可得:B=-1.01ln(W)+2.47(R2=0.96)(图1)。该曲线表明生物量与土壤含水量之间也符合一定的对数函数的关系。图1所显示的反比例函数的关系,或对数函数的关系,表明了生物量与土壤含水量之间存在一定的负相关关系。Stanislaus等人在半干旱区利用双盒模型解释地表异质性的过程中也证明了生物量和土壤含水量的负相关关系[20]。
2.2 降水量与灌丛斑块最佳面积比值的关系对于灌丛斑块面积比值近似采用灌丛平均直径D与灌丛间平均间距(d)和灌丛斑块平均直径之和(D+d)的比值,即A=D/(D+d)(表3)。
地点Site | 年降水量/mmAnnual precipitation | 平均直径/mAverage diameter | 平均间距/mAverage distance | 最佳面积比值The optimal area proportion |
1 | 312.32 | 1.07 | 1.82 | 0.37 |
2 | 186.26 | 0.22 | 0.8 | 0.22 |
3 | 270.46 | 1.34 | 2.58 | 0.34 |
4 | 143.95 | 0.26 | 1.27 | 0.17 |
5 | 209.87 | 0.33 | 0.89 | 0.27 |

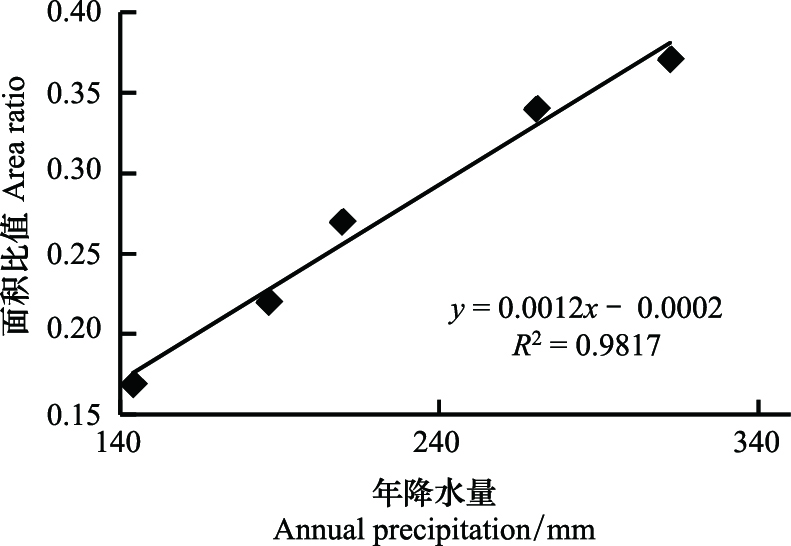

根据年平均降水量与灌丛斑块面积比值的数据,可以得到它们之间的线性关系(图2),即A=0.0012P-0.00002(R2=0.98)。

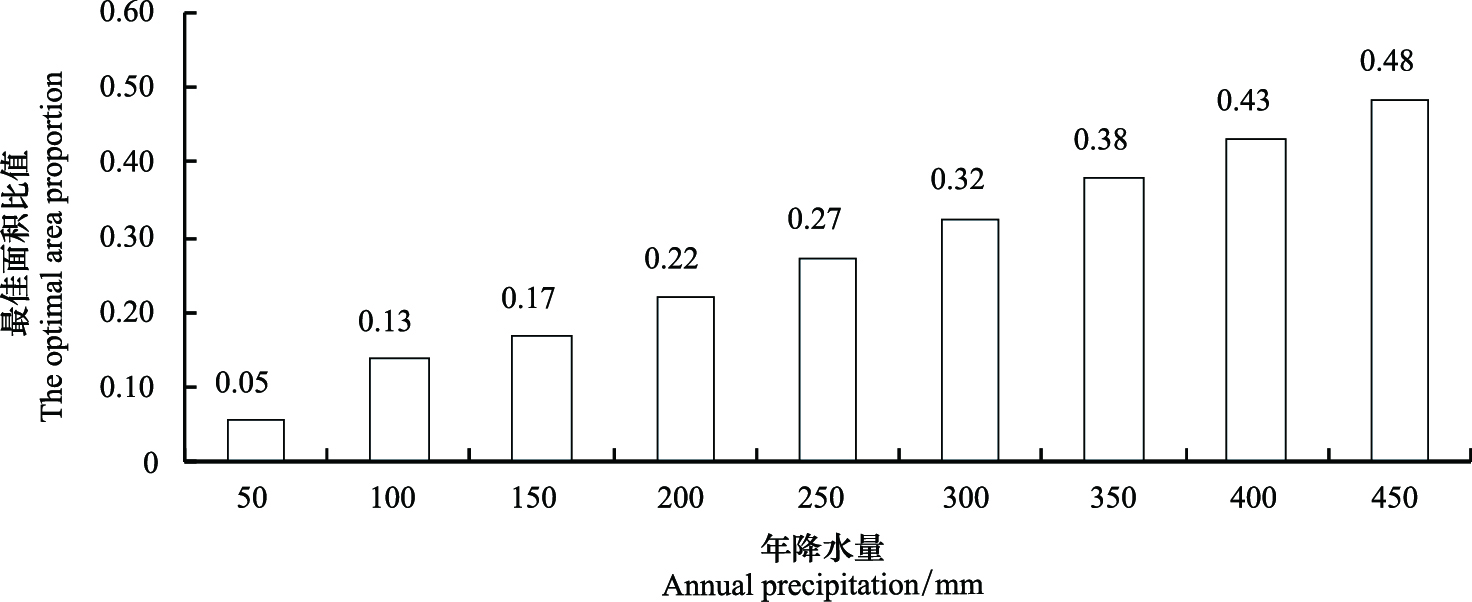

灌丛斑块水分聚集系统中,将地表径流简化为降水的线性关系,即Qi-Q0=nPAv。系统为了达到稳定态,利用最大熵产生原理可以预测降水量与灌丛斑块最佳面积比值的关系,则 ,年平均降水量与灌丛斑块的最佳面积比值满足正比例函数关系。根据已有研究中半干旱地区草本和木本植物的参数[19],取n=0.4可得 ,略大于野外实验得到的线性参数0.0012。由这几个代表性样地的年降水量与灌丛斑块比值的关系,可以得到半干旱区灌丛斑块面积比值对降水量的响应参数,从而模拟半干旱地区50—450 mm梯度内年降水量下对应的灌丛斑块最佳面积比值(图3)。
3 结论与讨论周期性气候干旱和过度放牧是天然草地退化和灌丛入侵的主要原因。斑块状灌丛景观分布格局的形成还受气候因素(光照,气温,二氧化碳浓度,降水等)和土壤性质(土壤类型,营养物质分布)等影响[23]。Peng等人的研究表明,在内蒙古典型草原小叶锦鸡儿灌丛化过程中,生态系统存在以草本植物占优势或小叶锦鸡儿占优势这样两种稳定状态,这两种状态能维持较高生物量和生物多样性,而在由草本植物占优势向小叶锦鸡儿占优势转化的过渡阶段,系统不稳定,仅能维持较低生物量和生物多样性[22]。本研究的灌丛斑块水分聚集系统的熵交换模型中,利用最大熵产生原理能够解释处于稳定状态下的灌丛斑块最佳面积比值对降水的响应。在灌丛斑块水分聚集趋于稳定的过程,模型模拟生物量与土壤含水量满足反比例函数关系,,比例系数满足 。灌丛斑块的熵产生与灌丛的土壤含水量呈负相关的关系,而与对应的灌丛生物量为正相关的关系。当系统达到稳定态,利用最大熵产生原理可以得到降水量与灌丛斑块最佳面积比值的正比例函数关系,即 ,正比例参数满足 0.0030。本研究根据灌丛斑块水分聚集系统的熵交换模型得出的干旱半干旱区不同降水区灌丛斑块最佳面积比值对于确定我国北方干旱缺水地区植树造林的适宜盖度具有参考价值,可为解决我国生产实践上存在的“小老头树”、多年生人工植被退化和土壤干化问题提供新的思路,也可为灌丛植被适应全球气候变化研究提供理论基础。
在本研究的模型构建中,对地表径流的影响进行了简化处理,不同降水量下地表径流量的敏感度简化为线性关系,模型模拟范围值有所偏大,因此以后研究需要加强对地表径流敏感性对灌丛斑块分布格局影响的模拟。
[1] | 李小雁. 干旱地区土壤-植被-水文耦合、响应与适应机制. 中国科学: 地球科学, 2011, 41(12): 1721-1730. |
[2] | 彭海英, 李小雁, 童绍玉. 干旱半干旱区草原灌丛化研究进展. 草业学报, 2014, 23(2): 313-322. |
[3] | Schlesinger W H, Raikes J A, Hartley A E, Cross A F. On the spatial pattern of soil nutrients in desert ecosystems. Ecology, 1996, 77(2): 364-374. |
[4] | 熊小刚, 韩兴国. 内蒙古半干旱草原灌丛化过程中小叶锦鸡儿引起的土壤碳、氮资源空间异质性分布. 生态学报, 2005, 25(7): 1678-1683. |
[5] | 熊小刚, 韩兴国, 陈全胜, 李承森. 干旱和半干旱生态系统中的沃岛效应 // 李承森. 植物科学进展 (5). 北京: 高等教育出版社, 2003: 179-183. |
[6] | 熊小刚, 韩兴国, 陈全胜, 米湘成. 平衡与非平衡生态学在锡林河流域典型草原放牧系统中的应用. 生态学报, 2004, 24(10): 2165-2170. |
[7] | Friedel M H. Range condition assessment and the concept of thresholds: a viewpoint. Journal of Range Management, 1991, 44(5): 422-426. |
[8] | Zhang G P, Liu J Y, Zhang Z X, Zhao X L, Zhou Q B. Remote sensing based analysis of the distribution pattern and dynamic changes of sandy land in China from 1995 to 2000. Acta Ecologica Sinica, 2002, 22(9): 1500-1506. |
[9] | Laycock W A. Stable states and thresholds of range condition on North American rangelands: a viewpoint. Journal of Range Management, 1991, 44(5): 427-433. |
[10] | Zeng X D, Shen S S P, Zeng X B, Dickinson R E. Multiple equilibrium states and the abrupt transitions in a dynamical system of soil water interacting with vegetation. Geophysical Research Letters, 2004, 31(5), doi: 10.1029/2003GL018910. |
[11] | Kleidon A, Schymanski S. Thermodynamics and optimality of the water budget on land: a review. Geophysical Research Letters, 2008, 35(20): L20404. |
[12] | Kleidon A, Lorenz R D. Non-equilibrium thermodynamics and the production of entropy: Life, earth, and beyond // Understanding Complex Systems. Berlin: Springer, 2005. |
[13] | Prigogine I, Stengers I, Pagels H R. Order out of Chaos. Physics Today, 1985, 38(1): 97-99. |
[14] | Martyushev L M, Seleznev V D. Maximum entropy production principle in physics, chemistry and biology. Physics Reports, 2006, 426(1): 1-45. |
[15] | Valentin C, d'Herbès J M. Niger tiger bush as a natural water harvesting system. Catena, 1999, 37(1-2): 231-256. |
[16] | Dewar R C, Jureti c ' D, Županovi c ' P. The functional design of the rotary enzyme ATP synthase is consistent with maximum entropy production. Chemical Physics Letters, 2006, 430(1-3): 177-182. |
[17] | Schymanski S J. Optimality as a concept to understand and model vegetation at different scales. Geography Compass, 2008, 2(5): 1580-1598. |
[18] | Dewar R C. Maximum entropy production and plant optimization theories. Philosophical Transactions of the Royal Society B: Biological Sciences, 2010, 365(1545): 1429-1435. |
[19] | Klausmeier C A. Regular and irregular patterns in semiarid vegetation. Science, 1999, 284(5421): 1826-1828. |
[20] | Schymanski S J, Kleidon A, Stieglitz M, Narula J. Maximum entropy production allows a simple representation of heterogeneity in semiarid ecosystems. Philosophical Transactions of the Royal Society B: Biological Sciences, 2010, 365(1545): 1449-1455. |
[21] | Larson V E, Wood R, Field P R, Golaz J C, Haar T H V, Cotton W R. Systematic biases in the microphysics and thermodynamics of numerical models that ignore subgrid-scale variability. American Meteorological Society, 2001, 58(9): 1117-1128. |
[22] | 彭海英. 内蒙古典型草原小叶锦鸡儿灌丛空间分布格局及其生态水文机理 [D]. 北京: 北京师范大学, 2011. |
[23] | Zeng X D, Zeng X B, Shen S S P, Dickinson R E, Zeng Q C. Vegetation-soil water interaction within a dynamical ecosystem model of grassland in semi-arid areas. Tellus B, 2005, 57(3): 189-202. |
