城市是人类居住的主要区域^[1]，城市绿色景观包含城市绿地及耕地、园地、林地或其他农用地^[2]，是城市生态系统服务的重要提供者之一，具有缓解城市热岛效应^[3]、固碳释氧^[4]、减少城市大气污染^[5]、保护城市生物多样性^[6]等功能。城市化过程造成绿色景观数量和格局发生剧烈变化，破碎程度加剧。在高度破碎化的景观中，连通性有利于维持种群个体在残留生境扩散，缓解片段化种群的局域灭绝风险，是区域土地可持续利用和生物保护领域的主要指标^[7]，是人类强烈干扰区域中的物种丰富度^[8]和迁徙过程^[9]的物质基础。因此绿色景观连通性影响着城市生态系统发挥作用，是评价城市生态平衡和环境改善的重要依据。

目前连通性研究多通过景观格局指数^[10,11]和模型^[12]进行识别分析。其中格局指数应用最为广泛，但也具有明显的局限性^{[11,12,13,14,15]}：例如景观水平上的指数只能提供单一数值，缺少空间分布信息；由于指数高度概括，不同连通性格局的景观可能在指数上表现出相似数值；其生态学意义较为局限，例如表征斑块形状特征的周长-面积比指数，仅能识别出连接廊道的格局特性。近些年国内外研究者提出了图论法^[16]及模型与指标耦合^[17,18]度量景观连通特征。前者可较好的识别景观中关键节点和多种连接，但需结合其他方法识别廊道^[19]，且结果数据冗余，需进一步的修正^[20]。后者能综合考虑景观结构和功能变化的影响因素，弥补单一方法或指数的缺陷^[21]。但上述方法都是基于斑块的评价，在大尺度景观的研究中的应用易湮灭小型斑块，造成结果精确度欠佳^[22]。

区别于传统的景观连通性评价以斑块为中心的方式，基于形态学的格局分析方法(MSPA)方法^[23,24]从像元的层面上提取出具有景观连通性意义区域(如：节点和廊道)，从空间形态上说明其连通性功能，体现其在物质信息能量流的作用，突出连接和生态踏脚石等景观要素，不仅能量化结构连通性也可量化功能连通性^[25]。其应用发展从“边缘类别制图^[26]”、“内部生境渗透度^[27]”到卷积算法在森林景观连通性的实证研究^[28,29,30]，均获得预期的效果。对美国Delmarva半岛森林^[31]和斯洛伐克北部森林区^[32]的研究表明MSPA各类型很好的反映了各生境斑块的连通性功能，且能同时识别多种具有连通性意义的空间类型而不受研究区尺度过大的影响。在对美国绿色基础设施规划与评价研究中满足了跨州际及时间动态管理的需求^[25]。

目前应用MSPA方法评价森林景观连通性多使用中分辨率影像或者地类作为数据来源。城市地表覆被较森林景观更为复杂，除了林地、耕地等地类，还包括内部的绿色空间^[33]，利用遥感影像进行地类解译往往由于大量混合像元的存在，影响绿色景观的提取效果。线性光谱混合模型(LSMM，Linear Spectral Mixture Model)则以其简单、高效、物理意义明确等优点，有效解决了混合像元问题^[34]，并且植被覆盖率可作为城市绿色景观覆盖质量的表征。本文探讨结合LSMM与MSPA方法，以快速城市化地区深圳市为例，进行城市绿色景观的提取与连通性功能类型划分，量化评价绿色景观连通性格局在1986年至2010年间城市化过程中的时空动态，探讨城市化过程中绿色景观连通性的时空演化一般特征和驱动因素。

深圳地处广东省中南部沿海，陆地范围为E 113°46′—114°37′，N 22°27′—22°52′；全市总面积1952.84 km²。地貌类型多样，以丘陵、阶地和平原为主；结构上呈阶梯状分布。地势东南高，西北低；地面坡度较缓和。气候属南亚热带海洋性季风气候，年平均温度22.4 ℃，年降水量1948 mm。主要植被类型包括亚热带常绿季雨林、山地常绿阔叶林、亚热带常绿针叶林、红树林、竹林、亚热带常绿灌丛、草丛等近自然植被和人工林及农业植被等人工植被。在快速的城市化过程中，原生植被多被破坏，现存植被多为次生林、人工林和经济作物^[35]。

本研究数据源包括深圳市2010年、2005年、2000年、1995年和1986年5个时期的Landsat TM卫星遥感影像，轨道号均为121/44和122/44，均选择秋冬季节无云、成相质量好的影像。数据预处理包括辐射校正、几何校正与裁剪等，采用的软件为ArcGIS9.3、Envi4.3。

VIS模型(Vegetation-Impervious-Soil)^[36]提出对基于光谱分析定量提取城市景观组分具有重要的意义，其中线性光谱分离技术(LSMM)由于能够形成高质量的组分图、较低的误差、易于处理等^[37]成为应用最为广泛、成熟的模型，适合于本研究。处理过程包括MNF(Minimum Noise Fraction)变换、PPI(Pixel Purity Index)处理、终端单元的收集、线性光谱分离、结果的检验与校正等^[38,39]。根据深圳市地物特征，选取高反照、低反照、植被与土壤四个端元^[35,40]。采用光谱分离均方差与样区检验两种方法对分离的结果进行精度检验，图像平均误差0.0055，均方差大于0.1的像元数量2个，在可接受范围之内^[35]。并选用GOOGLE EARTH上的高分辨率影像进行分层与随机抽样的方式进行精度检验，选取100个300 m×300 m样区配准至TM数据，目视解译得到单一的植被覆盖分布，与线性光谱分离的图像进行比对，得出植被覆盖度均方差误差为0.089，精度较高能够满足研究要求。最终得到深圳市5期植被覆盖率分布图(图 1)。

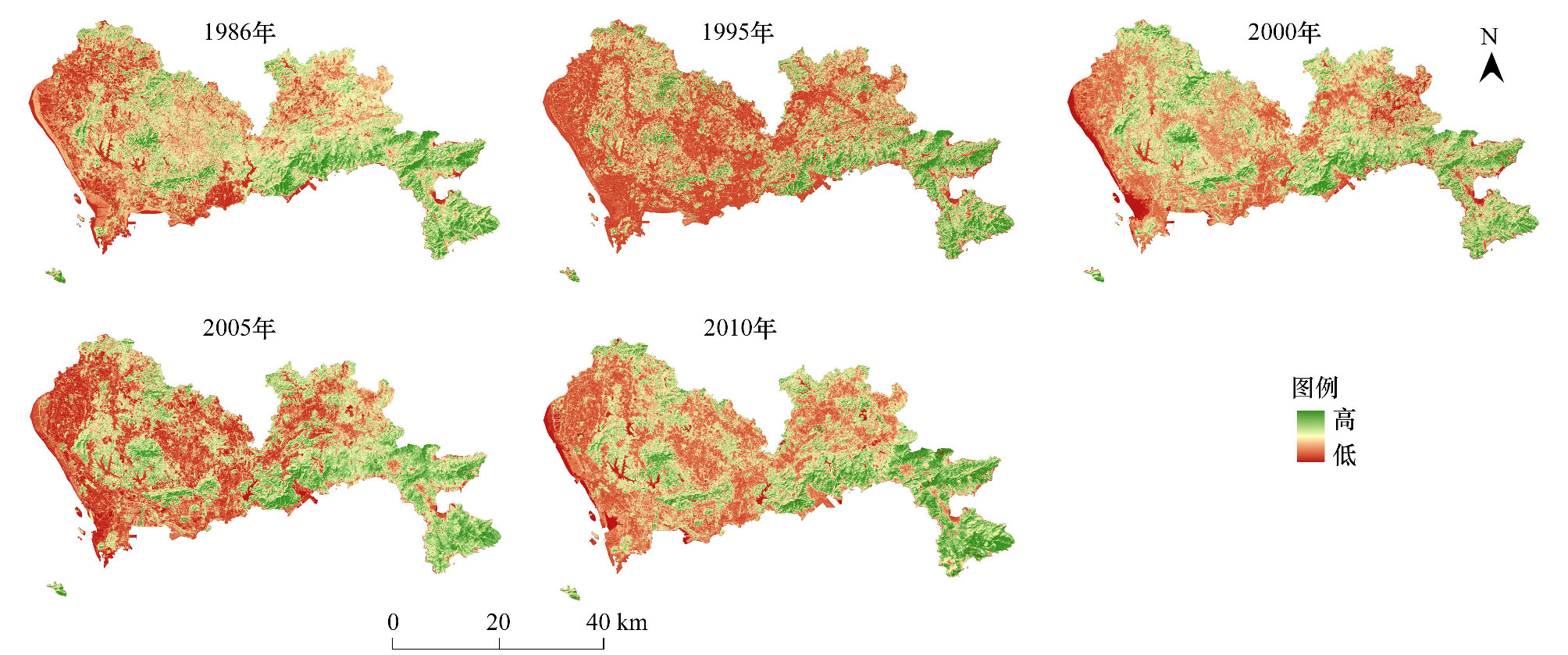

图 1 深圳市1986—2010年植被覆盖率分布图 Fig.1 Vegetation fraction of Shenzhen from 1986 to 2010

图选项

MSPA方法在城市绿地景观环境应用的关键是二值栅格图中目标像元与背景像元的区分。在随机图上，形态空间格局等级的多样性依赖于表现出来的目标像元数量^[41]。根据渗透理论^[42]和文献中对高覆盖度植被的界定^[43]，本研究中定义植被覆盖率达到60%的像元作为的目标像元，即绿色像元，在二值图中赋值为1，其余为背景像元，赋值为0，既可通过MSPA评价整体连通性又可通过植被覆盖度阈值保证像元内部的连通性。

MSPA识别目标像元集与结构要素之间的空间拓扑关系，将目标像元集分为核心、斑块、孔隙、边缘、桥接、环道和支线7种类型^[44]。结合城市绿色像元的分布和形态聚集特征，表现出不同于森林景观的内涵，其定义、特征和表象如下表所示(表 1)。

在运算过程中需定义4种关键参数^[45]。

(1)像元大小

同指栅格图的空间分辨率。据研究，城市绿地斑块面积达到1 hm²以上时，才能缓解城市热环境聚集效应^[46]，因此将筛选出来的绿色像元进行合并。通过对90 m×90 m和100 m×100 m重采样结果对比，前者误差小于0.02%，可忽略不计，因此采用90 m为本研究像元边长。

(2)尺寸参数

是基于目标景观范围的定义，与研究尺度相关。由于地图的范围，空间和制图比例尺等参数与本文目的无关，因此不讨论这些因素^[45]。尺寸参数是腐蚀或者膨胀等算子运算的宽度；其与边缘类和孔隙类的宽度，核心类面积的最小值以及斑块面积的最大值相关^[41]。

(3)结构要素

结构要素是指对目标景观类型图进行处理的单位。通过结构要素对栅格像元进行一系列逻辑运算(如：对栅格像元取并集、交集、补集等)来达到分析景观格局的目的。分为8邻域和4邻域^[42]。考虑到避免格网连接悖论^[45]以及城市景观的复杂多样性，将绿色像元区(前景区)设置为8邻算法，非绿色像元区(背景区)设置4邻算法。

(4)边缘宽度参数

由尺寸参数S和像元大小P决定^[32]。本研究中没有设定目标物种，默认一个像元的边长作为边缘宽度参数。

经过MSPA分析得到各时点深圳市绿色景观连通性功能类型格局(图 2)。

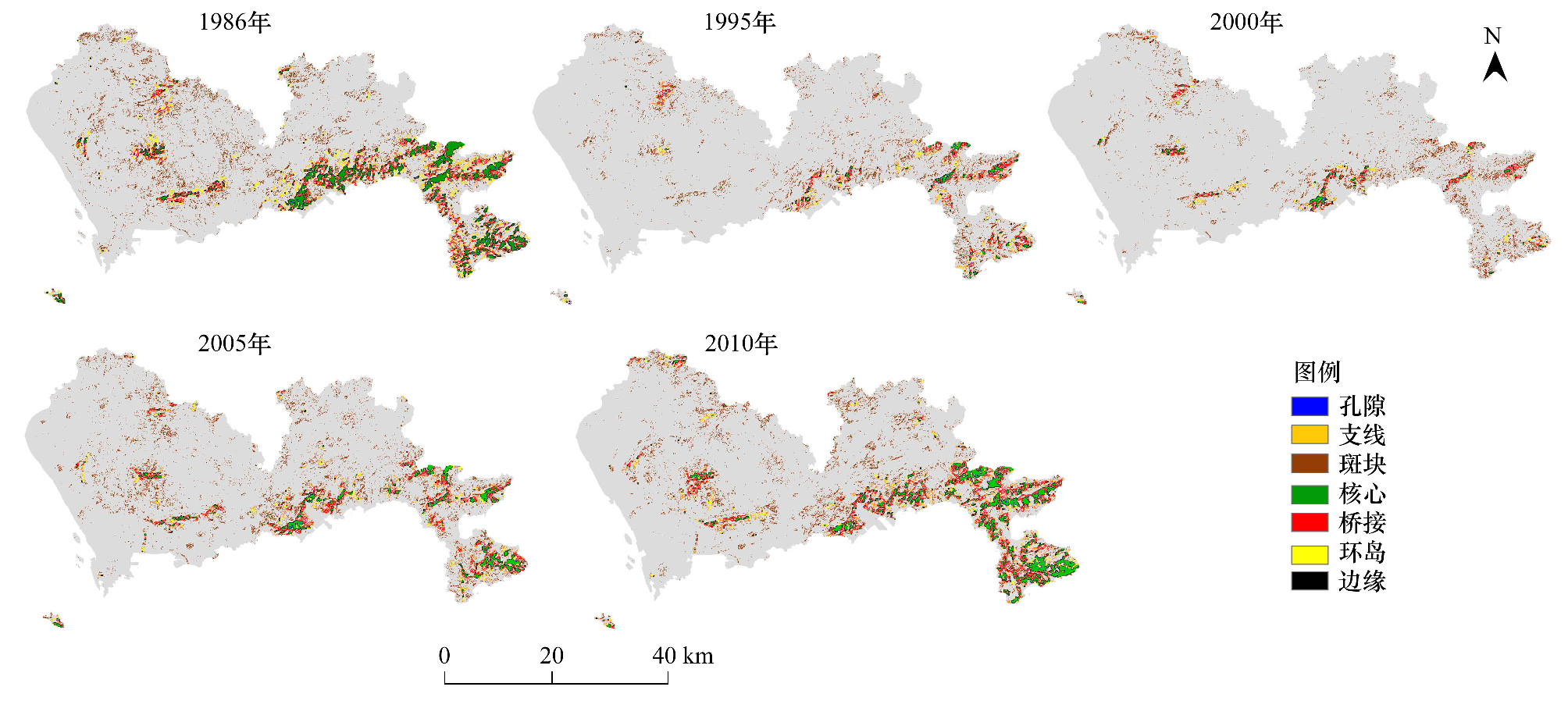

图 2 1986—2010年深圳市绿色景观连通性功能类型分布图 Fig.2 Classification maps of connectivity pattern of green landscape of Shenzhen from 1986 to 2010

图选项

为凸显城市内部的差异性，研究城市化过程在空间梯度上对绿色景观连通性的影响而采用典型样带分析。参考前人研究成果^[46,47,48]，选用3 km间隔的“S”型格网由西向东穿越各个城市发展圈层并编号(图 3)。并将样带格网分为第1圈层(43—57)、第2圈层(26—42，58—67)；考虑到第3圈层内部也有分化，将12—25，68—80划为第3圈层；1—11，81—91为外圈层。

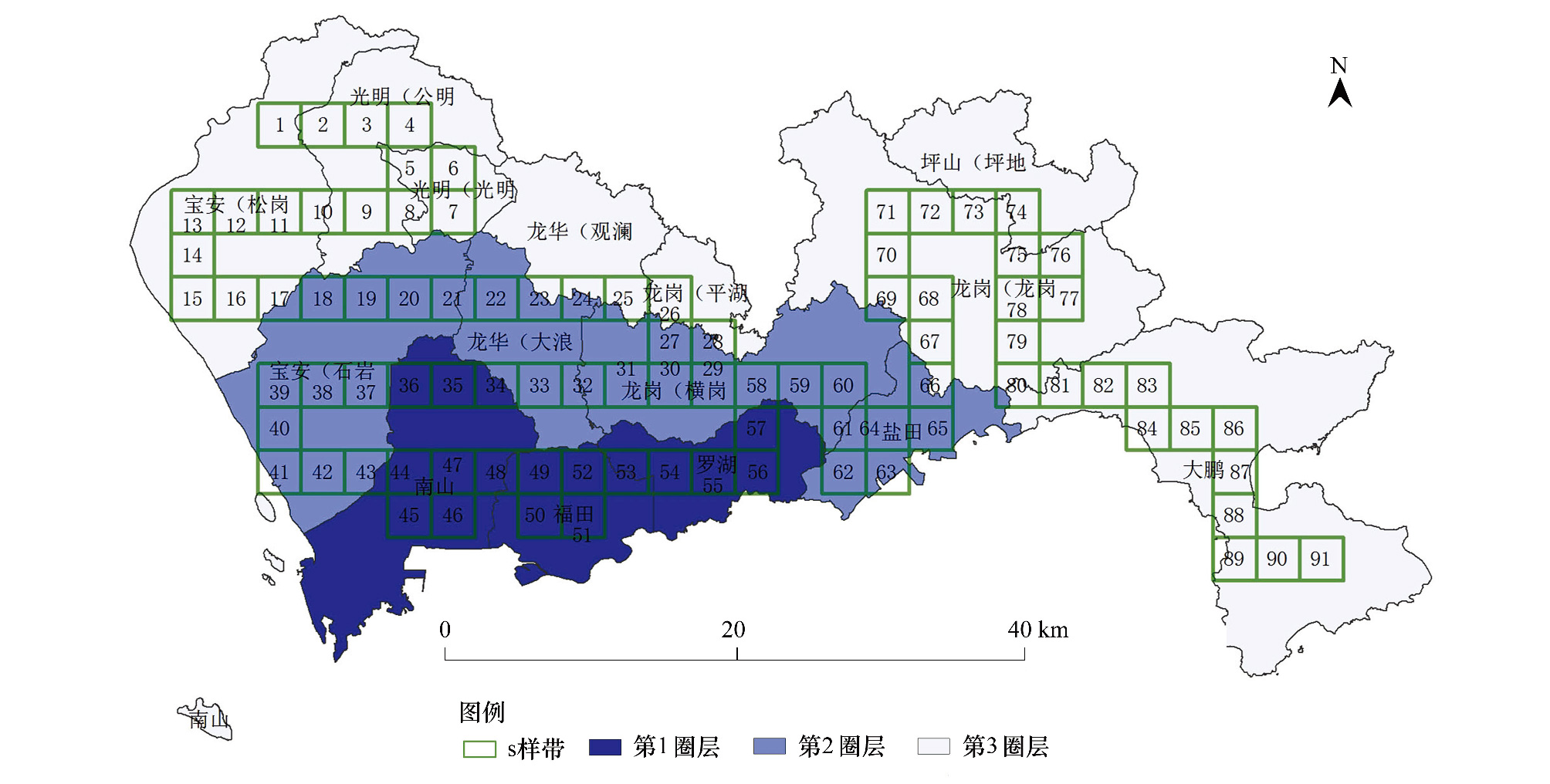

图 3 空间梯度样带分析示意图[46] Fig.3 Sketch map of spatial gradients transect analysis[46]

图选项

在研究期内，深圳市的绿色景观连通性功能类型的总量和各类型的分量都发生了较大的变化(表 2)。体现为如下几个特点：

(1)研究期内对连通性贡献最低的斑块类总数最大，其次为桥接类，孔隙类最少；而核心类面积波动幅度最大。

(2)除斑块类外其他6种连通性功能类型面积呈现先减后增的趋势，均在2000年处于峰谷位置；其中核心类减少了86.34%，减幅最大；2000年之后，各类型面积显著增加，核心类增长幅度最大，达到286%，其他类型面积增幅超过135.18%。斑块类在此期间先减少后增长再减少，在1986—1995年间减少的比例最低为34.24%，2000年到2005年间，斑块类略有增长。2005—2010年间，各类型面积变化趋势分异增大，增幅最大达到119.35%(核心类)，其次是边缘类为79.92%，而斑块类相对上一期减少了6.29%。

1986年至2010年的连通性功能类型转移矩阵说明其内部空间变化特征^[49]。到研究期末，除孔隙外各类型转为非绿色像元区域比例均为最大值(表 3)。类型内部转换中，多向连通性高的类型转换，说明保留下来的绿色景观连通性在改善。如：2.97%的斑块转为支线类，12.78%的支线类和11.04%的环道类转成了桥接类；桥接，孔隙和边缘类转换为核心类的较多，分别为13.33%、50.49%和19.33%。而核心类中有17.67%转化成为边缘，显示出期间有部分核心景观萎缩。

2010年深圳市绿色景观连通性类型像元数量沿样带编号方向呈现不同的趋势(图 4)。随着样带推进，核心、边缘、桥接和支线类趋势较为一致；而环道类的趋势显示出一种“N”型的趋势。斑块除在右侧外圈层降幅明显外，数量始终维持在较高的水平上。各圈层连通性功能类型的平均数量分异代表了不同城市化发展空间梯度上连通性变化规律(表 4)。由于孔隙类在采样中数量少，因此在以下分析中不考虑孔隙的变化。

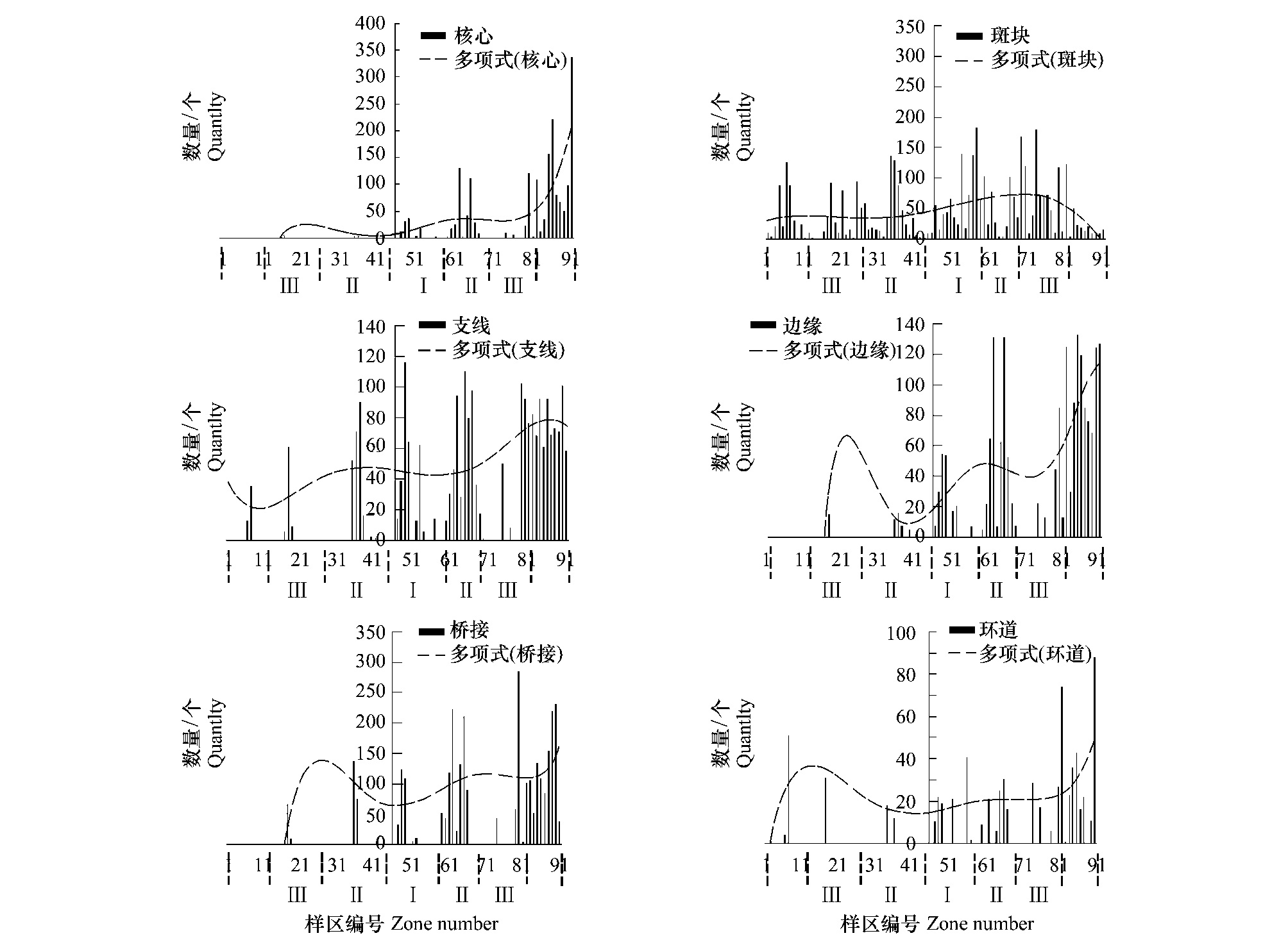

图 4 深圳市绿色景观连通性功能类型像元数量的空间梯度分异(2010年) Fig.4 Spatial gradient differentiation of each MSPA classes of green landscape in Shenzhen (2010)

图选项

(1)外圈层的81—91号样带景观连通性最佳，表现在核心、边缘及桥接这3类具有重要连通功能意义的类别出现最大值(分别为337、133、286)且平均值最大。而同外圈层的1—11号样带中以斑块类型为主，前三类数值为0。

(2)城市内部3个圈层东西样带相比，东部样带表现出连通性优势；且除斑块以外的6种类型均在东部的2圈层达到最大值。西部样带在从第3到第1圈层的位移中，各连通功能类型变化趋势为单调递增；东部样带则表现出先增后减的趋势，各类型高值区出现在第2圈层。

(3)各圈层类型总数代表了绿色像元的数量。1—11号样带中绿色像元数比12—25号少，且具有连通性意义类型数量为0。说明在快速城市化地区的植被覆盖率和连通性功能均处于弱势。

(4)样带43—57比68—80号绿色像元少，对比各类型平均值，核心区差值(5.61)比边缘区(0.65)大，说明第1圈层内部核心区虽数量少，但形状较第3圈层更不规则，且支线和环道的数量比68—90号样带多，说明该区域内的核心类聚集程度及绿色像元能量交换和物质交换范围较第3圈层更优。同时，43—57样区斑块平均值比例比68—80号样带小。

整体上，外圈层81—91号样带连通性功能最好；在城市内部，连通性功能大小在西部样带呈现出第1圈层>第2圈层>第3圈层的趋势，而东部样带则是第2圈层>第1圈层>第3圈层；在同一城市化发展梯度上，东部的样带结构连通性水平比西部要好。

1986到2010年间，深圳城市发展经历了“快速扩张、提高整合、科学转型”3个阶段^[48,50]，本次研究表明，期内深圳市绿色景观及其连通性随着城市化进程而变化，呈现出先减小后增加的趋势。研究期内，深圳市绿色景观对结构连通性贡献最小的斑块类型总数最大，呈现出破碎程度较高的状态。转移矩阵表明，深圳市绿色景观处于剧烈波动中，一是大量初期绿色像元到期末转为非绿色像元，说明城市化过程中去植被化或是植被覆盖率降低。二是绿色景观连通性类型内部转化以向连通性意义高的类型转化为主。

在时序分析的基础上，本文从空间梯度上对连通性功能类型变化趋势进行了研究，以细化城市发展阶段对绿色景观连通性影响。在外圈层，1—11号样区对应宝安区公明中部及松岗北部，81—91号样区对应大鹏半岛，均为城市发展相对滞后区域^[48,51]，区域间连通性功能类型的数量差异与地形及政策相关。宝安区远离市中心且地势平坦，支柱产业为工业，建设用地规模长期保持扩张趋势。大鹏半岛地形以山地为主，是深圳市生态环境重点保护区，政策的倾斜和城市发展限制^[52]使得该区域内表现出优质的生态环境。第三圈层内东部(龙岗区龙岗街道)较西部(宝安区松岗街道)以斑块为主的各类型数量都要多，说明受地形的庇护，东部植被覆盖程度比西部好，但该圈层景观连通性功能主要受城市化程度的影响。

在第2圈层，东西样区的连通性功能类型数量存在较大差异。西部的龙岗、观澜及松岗，地势平坦，在前期城市化过程中建设用地规模大幅提高^[48]；而东部样区穿过梧桐山脉，地势相对较高，地形狭小^[53]，加之梧桐山是深圳唯一的省级风景名胜保护区，连通性处于较高水平。

第1圈层穿过南山、福田及罗湖区，是深圳的城市中心，也是深圳市城市化进程的最高阶段。其连通性功能比西部第2圈层优，但不如东部第2圈层是因为东部样区位于盐田区，其区域功能为港口及旅游区，具有成片的山体限制了建设活动在空间上的扩张，显示出景观较为聚集。

综上所述，城市化发展阶段、区域政策定位及地形因素是影响深圳城市连通性功能类型数量的主要因素，且地形因素影响显著地区连通性。从不同城市化阶段的空间梯度分析可知，在快速城市化地区植被覆盖率和连通性功能均处于弱势，而城市化达到一定程度后(第2圈层)地形因素超过了城市化进程对植被覆盖和连通性的影响力，到高度城市化地区(第1圈层)，随着城市对绿色景观的保育与恢复，连通性得到提升。

对比前人研究^[46,54]的结论，印证了MSPA方法的实用性，且使用简便，参数定义明确，能够从空间聚集形态上直观的辨出具有连通性意义的目标像元集，能够明晰城市化过程中绿地景观连通性的时空特征和动态变化，其研究结论对于城市景观规划、环境建设、生物多样性保护和生态网络规划具有一定的参考价值。

采用整体连通性(IIC)和可能连通性(PC)对深圳市生态用地连通性的研究^[55]得出了与本文时态趋势相反的结论，原因一是其采用的基础数据为地类数据，本文采用的全高覆被像元，不仅仅体现覆盖类型也体现出覆盖程度，从侧面也表明深圳市生态用地虽数量减少，但覆盖率有提高；二是IIC和PC的大小受研究尺度的影响，侧重于市域尺度的整体连通性，而MSPA方法侧重于各种不同连通性类型的空间分布。本研究表明核心景观多出现在龙岗、盐田和罗湖区，其他研究也表明该区域为深圳市生态安全格局中的“源地”的主要分布地^[56]，说明MSPA方法的实用性。目前深圳已起草《深圳经济特区园林绿化条例(修订草案稿)》推进立体绿化在城市的推广，在增加地区实证验证的基础上，该方法能够为立体绿化布局提供参考，保护和改善连接和踏脚石等具有重要连接意义的区域，为生态城市规划提供基础信息。

相对景观格局指数方法^[57]，MSPA方法简单，不需考虑指数之间的相关性。但像元(P)和边缘宽度参数(S)的大小对连通性类型格局具有显著影响，需根据研究区特点或者物种习性加以说明。结构连通性中，P的增大使得目标区信息的减少，且分析结果中核心景观显著减少。而相对S的增加，P的变化对核心景观和边缘类型的变化影响相对较小^[45]。但不论S如何变化，给定P的情况下，结果始终保持精确^[45]。对于具体的物种，其功能连通性研究的关键就在于S的确定^[44]。本文通过先验研究确定像元大小与边缘宽度，在后续研究中，可进行多尺度对比研究，并结合不受景观类型和尺度限制的图论法等研究方法，深入了解景观连通性的尺度效应。连通性格局对城市生态系统功能及服务价值均有影响，将本文研究成果与生态环境效应结合起来必将深化城市环境下景观生态学格局-过程的理论与实证。基于LSMM与MSPA的绿色景观连通性分析方法注重亚像元连通性与整体连通性的结合，但并未关注具体地类，对城市内部的核心景观在生态安全格局中的重要程度仍需借助其他方法体现。

本文根据LSMM方法提取深圳市高、全覆盖的绿地像元作为城市绿色景观，结合形态学空间格局分析方法(MSPA)，划分出7种在城市生态环境下具有不同连通性功能的绿色景观类型，通过分析其时序总体特征及空间梯度动态过程判定，揭示出城市化过程中城市绿色景观连通性变化特征和影响因子。结果显示，总体上具有连通性意义的绿色像元数量在时间轴上呈现出先减少后增大的变化趋势；空间上绿色景观连通性的高低受到城市化程度、地形因素以及区域定位影响；在同一城市化程度上，地形因素对景观连通性的影响较大。从整体的时间变化和不同城市化阶段的空间梯度分析可知，在快速城市化过程中植被覆盖率和连通性功能均下降，到稳定城市化阶段，城市对绿色景观的保育与恢复使得连通性得到提升。研究加深了复杂城市景观中，城市绿色景观连通性时空动态特征与影响因素的理解。
