生态学报  2013, Vol. 34 Issue (20): 5714-5720

文章信息

顾康康, 储金龙, 汪勇政
GU Kangkang, CHU Jinlong, WANG Yongzheng
基于遥感的煤炭型矿业城市土地利用与生态承载力时空变化分析
Spatio-temporal analysis of land use and ecological carrying capacity in coal mining city based on remote sensing
生态学报, 2013, 34(20): 5714-5720
Acta Ecologica Sinica, 2013, 34(20): 5714-5720
http://dx.doi.org/10.5846/stxb201311062682

文章历史

收稿日期:2013-11-6
修订日期:2014-8-4
基于遥感的煤炭型矿业城市土地利用与生态承载力时空变化分析
顾康康 , 储金龙, 汪勇政
安徽建筑大学建筑与规划学院, 合肥 230022
摘要:运用遥感和社会经济系统发展指数修正生态足迹模型,开展淮南市土地利用与生态承载力时空演化分析。结果表明:1987-2012年,淮南市人均生态承载力总体呈现缓慢降低后略微升高的趋势,2009年是人均生态承载力提升的拐点,表明经济科技因子的提升作用;淮南市生态承载力时空差异显著,总体呈现东南和北部高、西部低的格局,而且区域破碎化加剧的趋势。矿区占用大量耕地以及积水塌陷区的形成,是生态承载力的下降和空间格局分异的主要原因;土地利用转移以耕地、建筑用地为主,水域对土地利用格局的影响日益增强,开展塌陷区整治,将塌陷区形成的水域转换成耕地或建设用地,将是提高淮南市生态承载力的最有效途径之一。
关键词生态足迹    经济系统发展指数    土地利用    塌陷区    淮南市
Spatio-temporal analysis of land use and ecological carrying capacity in coal mining city based on remote sensing
GU Kangkang , CHU Jinlong, WANG Yongzheng
School of Architecture & Planning, Anhui Jianzhu University, Hefei 230022, China
Abstract:We analyzed the spatio-temporal dynamics of land use and ecological carrying capacity in Huainan city with an improved ecological footprint model based on remote sensing and a social-economical system development index. The results showed that: from 1987 to 2012, the ecological carrying capacity per capita educed gradually in the beginning and then increased slowly with 2009 being the inflection point, which reflected the positive effects of new economic development mode and science technology; The ecological carrying capacity in Huainan exhibited strong spatio-temporal variability with an overal spatial pattern of high capacity in Southeast and North and low in West and an increasing fragmentation trend at the regional scale. The loss of farmland to mining sites and the formation of seeper collapse area were the main causes of capacity decline and spatio-temporal variability. The main types of land use transfer were farmland and building land, and water area increasingly exerted great influences on land use pattern. Our study suggests that one of the most effective ways for improving ecological carrying capacity in Huainan is to conduct comprehensive treatment in the collapse areas, such as changing seeper collapse area into farmland and building land.
Key words: ecological footprint    social-economical system development index    land use    collapse area    Huainan city

矿业城市是指因矿产资源开发而形成或发展起来,其主要功能或重要功能为向社会提供矿产品及其初加工产品的一类城市[1]。然而,矿业城市在我国经济发展过程中发挥重要作用的同时,也面临着经济效益差、生态环境恶化等问题[2]。众多研究表明,矿业城市问题的实质是社会经济活动强度超过资源环境的承载能力[3, 4, 5]。因此,矿业城市生态承载力研究已成为矿业城市生态经济可持续发展的热点。目前,加拿大学者Mathis Wackernagel提出的生态足迹模型已成为国内外应用较广的生态承载力计算方法[6, 7, 8, 9],但该方法多以行政区划的土地利用统计数据计算生态承载力,存在土地利用统计数据尺度较粗、时间滞后等弊端[10, 11]。此外,一个地区的生态承载力不仅取决于当地的资源状况,还与其经济发展水平、科技水平有着很大的联系[12]。因此,利用高分辨率遥感影像获取土地利用信息,通过经济、科技因子对生态足迹模型修正,对生态承载力评价方法研究具有重要意义。本文以煤炭型矿业城市淮南市为例,选取该地区1987年、2000年、2009年和2012年4期遥感影像,基于遥感解译和GIS空间分析,探讨淮南市1987—2012年生态承载力时空变化特征,揭示生态承载力主要驱动因子,提出生态承载力提升途径,研究结果可为淮南市生态格局优化和可持续发展提供科学依据。

1 研究区域与方法 1.1 研究区域

淮南市位于长江三角洲腹地,安徽省中北部,淮河之滨,1950年依矿建市,全市总面积2596.4平方公里,总人口245.6万人。淮南矿产资源丰富,煤炭远景储量444 亿t,探明储量153 亿t,占华东地区32%,煤层气储量5 928亿m3。煤炭资源开采形成“三废一沉”,每年煤炭开发和发电留下的煤矸石和粉煤灰高达500多万t,占用耕地约4467hm2,因采煤造成塌陷10000hm2,造成许多村庄和建筑物被废弃,如今正以每年约347hm2的速度发展[13],对淮南市生态环境造成重大影响。

1.2 生态承载力计算

为综合考虑社会经济系统对生态承载力的影响,计算中引入社会经济系统发展指数[14]进行生态承载力的修正。模型计算公式为:

式中,F为社会经济系统发展指数,X为技术指数,用高新技术产业产值占工业总产值比重表示;Y为人力资源指数,用劳动力资源占总人口比重表示;Z为经济能力指数,用研究年与前一年的国内生产总值比值表示。 式中,EC为人均生态承载力,Ai为不同类型生态生产性土地面积,EQi为均衡因子;Yi为不同类型生态生产性土地产量调整系数,即产量因子;F为社会经济系统发展指数;N为总人口数。

1.3 基础数据处理

以1987、2000、2009、2012 年4 期Landsat TM 遥感影像(分辨率为30m)为数据源,依据生态足迹模型的生物生产土地分类,将以上4期遥感影像划分为6种土地利用类型:耕地、林地、水域、建筑用地、草地和未利用地,利用遥感影像处理软件ENVI4.8 对遥感影像进行坐标转换、几何校正,通过人机交互解译获得4期比例尺为1 ∶ 10万的淮南市土地利用类型图。通过GPS进行了野外抽样验证,4期土地利用数据分类总体精度可达86.5%。利用GIS空间叠加分析获得淮南市1987— 2000年、2000— 2009年、2009— 2012年3个时段的土地利用转移矩阵。社会经济系统发展指数相关数据来源于《淮南市统计年鉴》及淮南市政府工作报告,以淮南市域为统计单元。

2 结果与讨论 2.1 生态承载力时空变化

图 1所示,1987—2012年,淮南市人均生态承载力总体呈现缓慢降低后略微升高的趋势。其中,1987—2009年,淮南市人均生态承载力从0.65hm2下降到0.49hm2,年均下降1.36%;2012年,淮南市人均生态承载力升高到0.51hm2。究其原因,一方面土地利用变化显著,1987—2012年,淮南市建筑用地增加13.93%,水域增加14.55%,林地降低19.68%,耕地降低5.20%,耕地、水体、建筑用地、林地是淮南市土地利用变化的核心类型,矿区煤炭开采造成塌陷区增加,形成大面积的积水塌陷区是淮南市水域面积扩大的主要原因,城镇人口和矿业经济快速增长则促使建筑用地的增长,相关研究也有较一致的结论[15]。另一方面,技术指数不断提高,人力资源指数略有下降,经济能力指数曲折变化下略有提高,在三者的作用下,淮南市社会经济系统发展指数呈现不断提高的趋势(表 1)。由公式(2)可以看出,当社会经济系统发展指数大于0时,对生态承载力有强烈的正反馈效应,虽然生态承载力(原始值)不断降低,但社会经济系统发展指数对生态承载力的提升效应不断加强,2009年人均生态承载力从下降转变为增长,这正是社会经济系统发展指数正反馈的结果。2009—2012年,淮南市社会经济系统发展指数年均增长率达到1.42%,而1987—2009年社会经济系统发展指数年均增长率仅0.40%,因此,2009年淮 南市人均生态承载力的提高可以认为是经济效益、 科技水平的促进作用引起的。

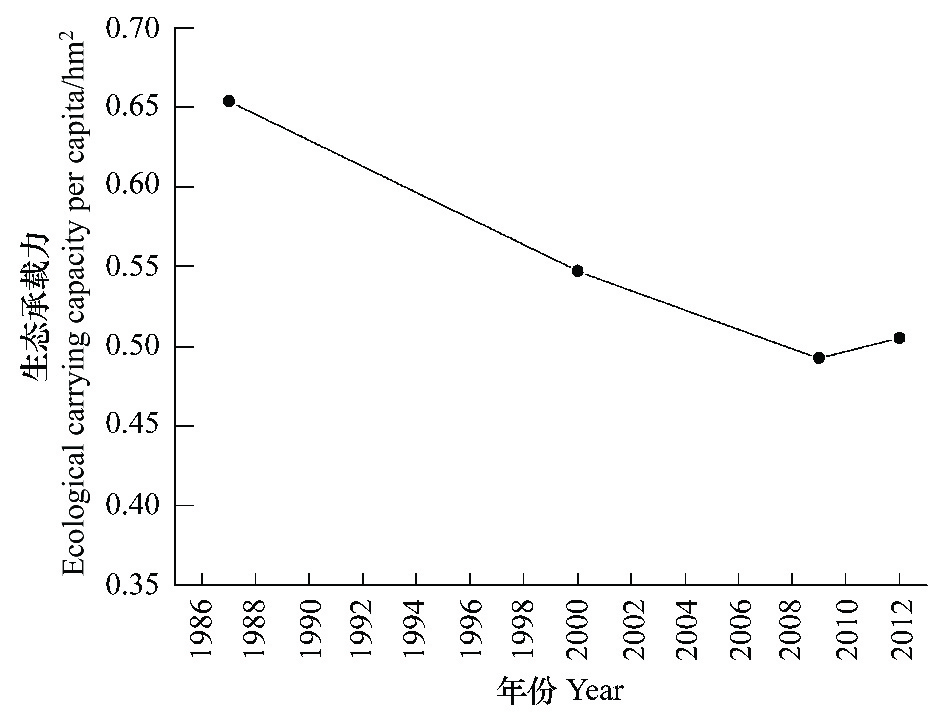

图 1 淮南市1987—2012年人均生态承载力 Fig. 1 Ecological carrying capacity per capita in Huainan during 1987—2012
表 1 社会经济系统发展指数 Table 1 Social-economy system development index
年份Year技术指数Technology index人力资源指数Human resources index经济能力指数Economy capacity index社会经济系统发展指数social-economy system development index
19870.070.601.091.05
20000.140.611.071.10
20090.240.551.121.16
20120.290.591.101.21

利用4期土地利用图中每个图斑包含的土地类型及其对应的均衡因子和产量因子属性计算生态承载力(绝对值)[16],可以反映土地利用类型不同所致的生态承载力差异,即生成4期淮南市生态承载力(绝对值)空间分布图(图 2)。可以看出,1987—2012年,淮南市生态承载力总体呈现显著的下降趋势,尤其2000—2009年变化最为明显。淮南市生态承载力空间分异十分显著,东南部田家庵区和谢家集区生态承载力总体最高,连片分布,但4个时期内略有下降,总体格局变化不大;北部潘集区生态承载力总体较高,但由于景观破碎化较大导致区域生态承载力差异显著,2009—2012年,该区域生态承载力略有提高,景观一体化加强,促进生态承载力空间整体性加强;西部凤台县生态承载力总体较低,总体格局变化不大。总体而言,淮南市生态承载力时空差异显著,总体呈现东南和北部高、西部低的格局,而且区域破碎化加剧的趋势。究其原因,主要是淮南市土地利用变化造成的,矿区占用大量耕地以及积水塌陷区的形成,进而导致生态承载力的下降和空间格局分异。

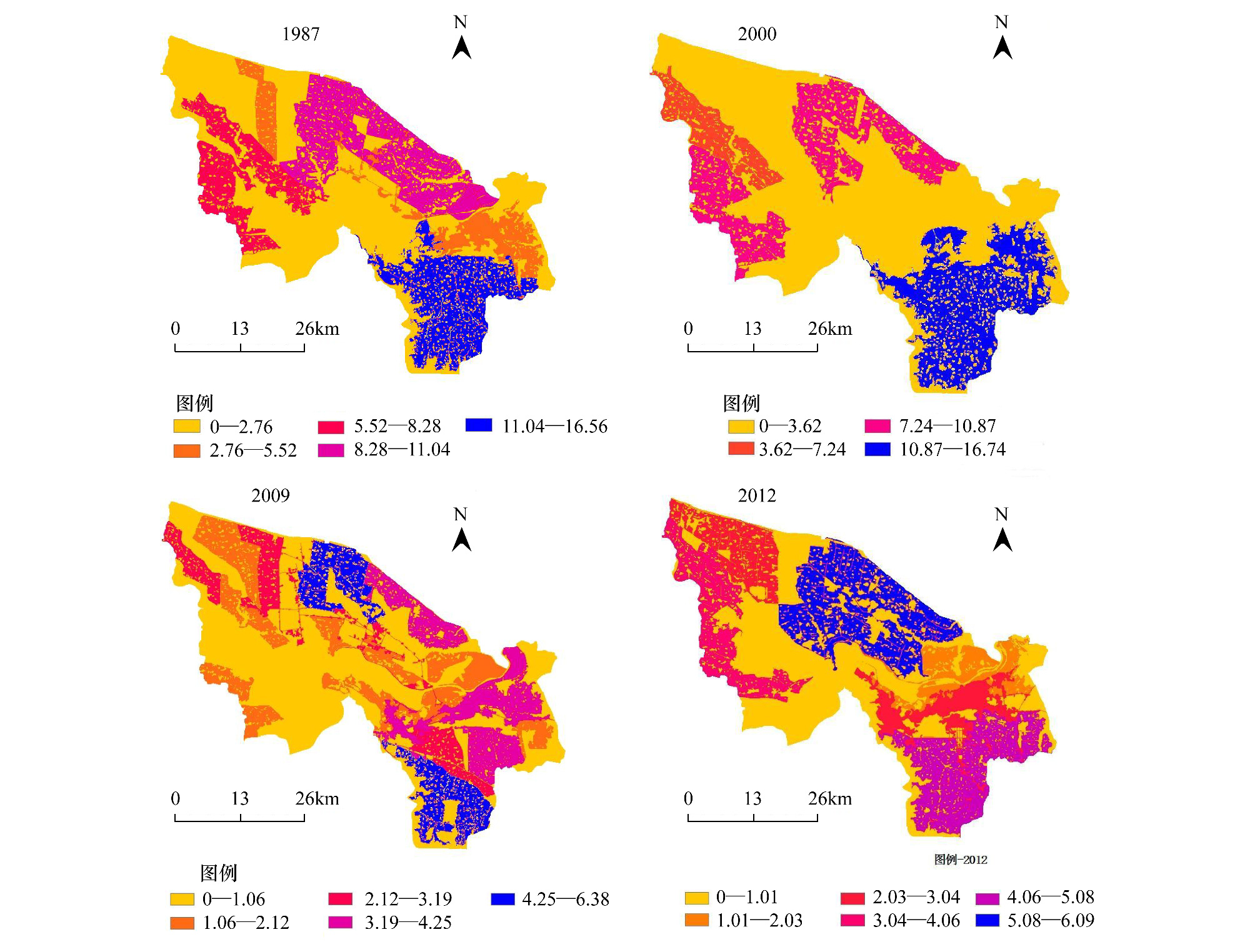

图 2 淮南市生态承载力 (绝对值) 空间分布 Fig. 2 Spatial distribution of ecological capacity in Huainan
2.2 不同类型用地的生态承载力变化分析

淮南市各类土地生态承载力占区域生态承载力的比例差异显著,而且随着时间变化各类土地生态承载力也存在明显的变化(图 3)。可以看出,耕地生态承载力比例最高,但下降幅度较高,从79%下降到64%,建筑用地生态承载力比例增长较快,从19%到35%,水域生态承载力比例增长幅度最大,从0.6%到1.3%,林地、草地和未利用地生态承载力比例变化不大,均小于1%。淮南市土地利用改变直接导致不同类型用地的生态承载力变化,耕地面积降低,建筑用地、水域面积增长是淮南市土地利用变化的整体特征,范忻等人研究成果表明淮南水体和建筑用地扩张迅速,耕地面积以年均1.09% 的速度减少[15],这与本研究的结果非常一致。考虑到耕地和建筑用地生态承载力的均衡因子最大,水域生态承载力的均衡因子较小,开展塌陷区整治,将塌陷区形成的水域转换成耕地或建设用地,将是提高淮南市生态承载力的最有效途径之一。

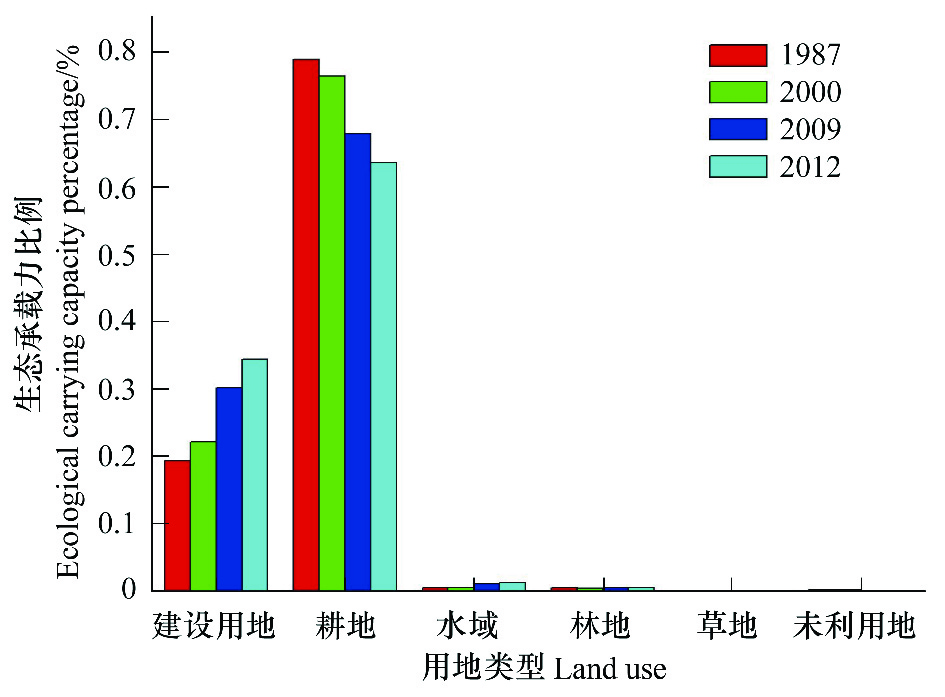

图 3 淮南市各类土地生态承载力变化 Fig. 3 The change of different land ecological capacity in Huainan

根据4期土地利用图,运用GIS的空间分析功能,获得淮南市3个时段的各类土地利用转移矩阵(表 2表 4)。可以看出,三期土地利用变化中耕地转出量和转入量均最大,占总转出量的51.40%,占总转入量的40.53%,属于用地面积减少型,主要转移对象是建筑用地、水域和林地,分别占耕地总转出量的67.87%、28.52%和3.61%,呈波动性变化;建筑用地变化仅次于耕地,占总转出量的33.15%,占总转入量的38.26%,属于用地面积增长型,其中转入量91.18%来自于耕地;水域变化排名第三,占总转出量的12.20%,占总转入量的18.71%,属于用地面积增长型,其中转入量主要来自于耕地和建筑用地,分别占78.35%和20.68%;林地以转出为主,用地面积略有减少;草地、未利用地变化不大。总体而言,淮南市土地利用转移以耕地、建筑用地为主,水域对土地利用格局的影响日益增强。

表 2 淮南市1987—2000年土地利用转移矩阵/hm2 Table 2 The transfer matrix of land use in Huainan during 1987—2000
用地类型Land use Type耕地Farmland林地Forest水域Water Area建筑用地Built-up Area未利用地Unused Land草地Pasture
耕地Farmland1500.9015.9449.77110.5720.220
林地Forest1.7442.090.171.1500
水域Water Area73.390.47228.1222.0800
建筑用地Built-up Area196.903.6912.06289.4300
未利用地Unused Land000000
草地Pasture0.1200000
表 3 淮南市2000—2009年土地利用转移矩阵/hm2 Table 3 The transfer matrix of land use in Huainan during 2000—2009
用地类型Land use Type耕地Farmland林地Forest水域Water Area建筑用地Built-up Area未利用地Unused Land草地Pasture
耕地Farmland1471.525.0243.69190.3900
林地Forest19.0139.662.664.1100
水域Water Area84.300.67240.3113.2800
建筑用地Built-up Area159.870.8913.18294.1500
未利用地Unused Land0.1300000
草地Pasture1.1800000
表 4 淮南市2009—2012年土地利用转移矩阵/hm2 Table 4 The transfer matrix of land use in Huainan during 2009—2012
用地类型Land use Type耕地Farmland林地Forest水域Water Area建筑用地Built-up Area未利用地Unused Land草地Pasture
耕地Farmland1456.0611.5960.35160.5000.88
林地Forest8.8140.070.971.1900
水域Water Area76.651.74233.7826.4800.39
建筑用地Built-up Area200.7912.0512.08279.431.220
未利用地Unused Land000000
草地Pasture000000
3 结论与展望

经济科技发展对生态承载力有一定的提升效 益,本文研究结果进一步论证了这一结论。淮南市作为典型的煤炭资源型城市,矿业经济对于土地利用的影响直接促使生态承载力时空格局的变化,开展塌陷区整治,将塌陷区形成的水域转换成耕地或建设用地,将是提高淮南市生态承载力的最有效途径之一。遥感和GIS技术的应用为可视化展示生态承载力时空变化特征提供了技术保证,弥补了传统生态承载力计算过多依靠社会经济统计数据的缺陷。然而,运用高分辨率遥感影像(分辨率10m以下)精确判定土地利用类型,运用方格网分析土地利用,针对不同类型塌陷区(稳沉区和非稳沉区)开展生态承载力研究具有重要意义。此外,本研究成果可为淮南市总体规划提供依据,如生态承载力可以作为城市用地发展方向选择的指标,本文研究表明舜耕山以南、城市东南方生态承载力较高,建议淮南市主城区主要向南发展,在舜耕山以南形成新城区,西部城区和北部城区向东南方向发展,这与淮南市总体规划确定的城市用地发展方向是一致的(图 4);另外,生态承载力可以判断城市空间结构选择的合理性,淮南市总体规划确定“一主两副三区”的空间发展结构:“一主”:指淮南主城区;“两副”:2个副中心城市,即潘集区驻地,凤台县城;“三区”:即南部城市发展区、北部城镇发展区和西部城镇发展区(图 5),本研究得出潘集区生态承载力总体较高,但由于景观破碎化较大导致区域生态承载力差异显著,凤台县生态承载力总体较低,总体格局变化不大,建议2个副中心城市在发展指引方面应该依据生态承载力状况给出不同的发展战略。因此,运用生态承载力分析矿业城市用地适宜性、空间布局合理性、项目选址等内容,加强生态承载力在城乡规划中的应用,将是矿业城市生态承载力研究的重要方向之一。

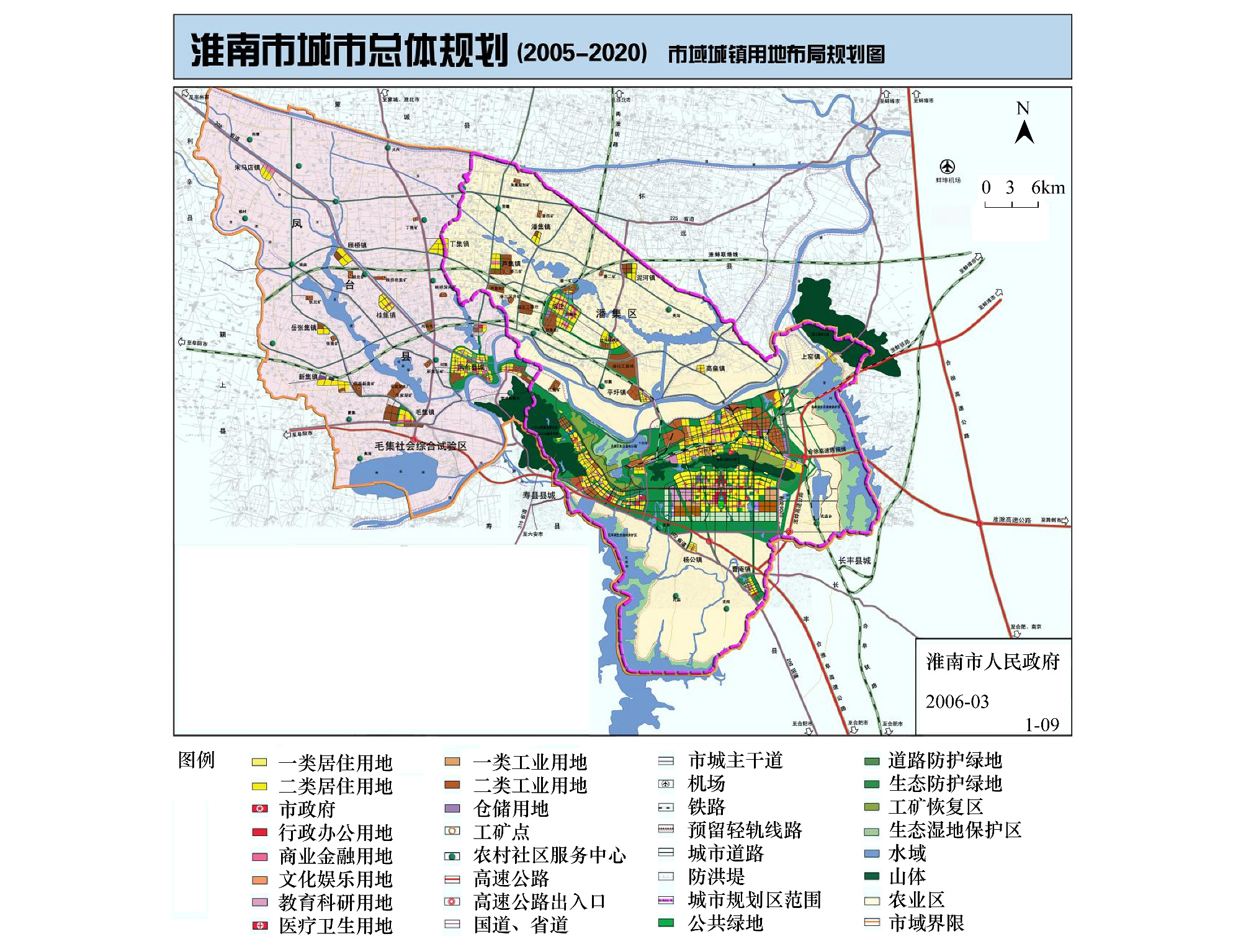

图 4 淮南市城市用地发展方向 Fig. 4 Development direction of urban land in Huainan city

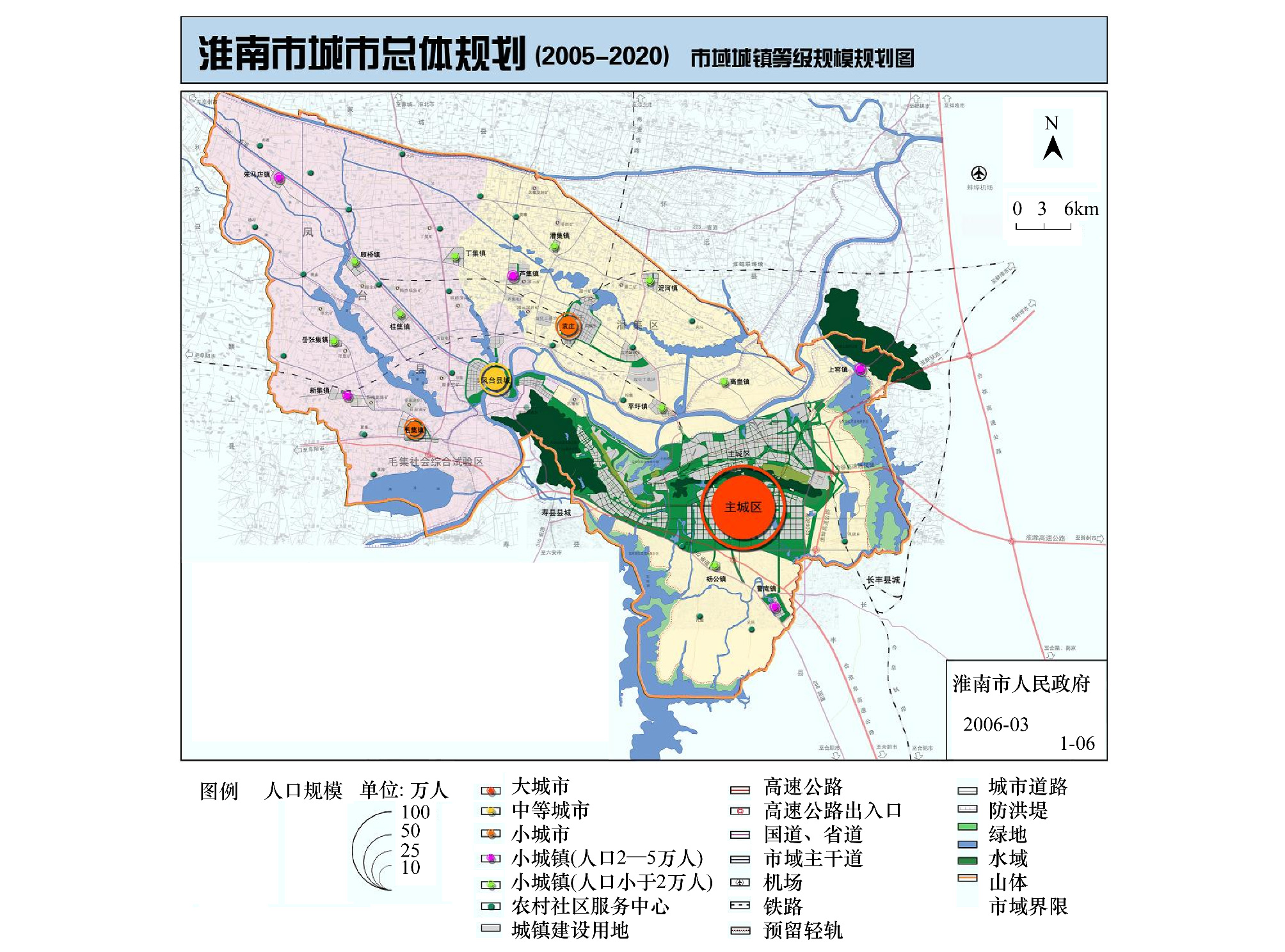

图 5 淮南市城镇空间结构 Fig. 5 Urban spatial structure in Huainan city
致谢: 中国科学院沈阳应用生态研究所杨健研究员对本文写作给予帮助,特此致谢。
参考文献
[1] Fan J, Sun W, Fu X F. Problems, reasons and strategies for sustainable development of mining cities in China. Journal of Natural Resources, 2005, 20(1): 68-77.
[2] Zhang Y J. Comparison study on types and status of mining cities. Human Geography, 2005, (6): 83-87.
[3] IUCN, UNEP, WWF. Caring for the earth: a strategy for sustainable living. Switzerland: Earthscan Ltd., 2009.
[4] Arrow K, Bolin B, Costanza R. Economic growth, carrying capacity, and the environment. Ecological Application, 1995, 6(1): 13-15.
[5] Zou D C. On the issue of sustainable development of resource oriented (mining) cities. Planners, 2006, 22(4): 7-8.
[6] Wackernagel M, Onisto L, Bello P, Linares A C, Falfán I S L, García J M, Guerrero A I S, Guerrero M G S. National natural capital accounting with the ecological footprint concep. Ecological Economics, 1999, 29(3): 375-390.
[7] Yue D X, Xu X F, Li Z Z, Hui C, Li W L, Yang H Q, Ge J P. Spatiotemporal analysis of ecological footprint and biological capacity of Gansu, China 1991-2015: Down from the environment cliff. Ecological Economics, 2006, 58(2): 393-406.
[8] Niccolucci V, Tiezzi E, Pulselli F M, Capineri C. Biocapacity vs Ecological Footprint of world regions: A geopolitical interpretation. Ecological Indicators, 2012, 16: 23-30.
[9] David B, Bernadette O, Richard M. Comparison of energy flow accounting, energy flow metabolism ratio analysis and ecological footprinting as tools for measuring urban sustainability: A case-study of an Irish city-region. Ecological Economics, 2012, 83: 97-107.
[10] Zhao J J, Li X S, Guo C Y, Pei L, Du X, Wu B F. Evaluation of Yiwu ecological carrying capacity based on ecological footprint analysis approach. City Planning Review, 2010, 34(11): 40-46.
[11] Yue D X, DU J, Liu J Y, Guo J J, Zhang J J, Ma J H. Spatio-temporal analysis of ecological carrying capacity in Jinghe watershed based on remote sensing and transfer matrix. Acta Ecologica Sinica, 2011, 31(9): 2550-2558.
[12] Gu K K, Liu J S, Dou J X. The research about ecological carrying capacity of mining cities in central Liaoning. Journal of Natural Resources, 2008, 23(1): 87-94.
[13] Liu J L. An analysis of the current situation for resource-based cities and the counter measures for its sustainable development. Journal of Jixi University, 2008, 8(4): 41-43.
[14] Gu K K, Liu J S. Study on the ecological carrying capacity in mining city based on the modified model of ecological footprint. Journal of China Coal Society, 2008, 33(11): 1314-1318.
[15] Fan X, Wang Y J, Zhang S J. Remote sensed monitoring of land use change in Huainan mining area and its driving forces analysis. Mining Research and Development, 2012, 32(4): 81-84.
[16] Yue D X, Ma J H, Gong J, Xiong Y C, Song Y J. Quantitative estimation and spatial pattern analysis of ecological carrying capacity in Northwestern China based on GIS. Journal of Lanzhou University: Natural Sciences, 2009, 45(6): 68-75.
[1] 樊杰, 孙威, 傅小锋. 我国矿业城市持续发展的问题、成因与策略. 自然资源学报, 2005, 20(1): 68-77.
[2] 张耀军. 矿业城市类型及发展现状比较研究. 人文地理, 2005, (6): 83-87.
[5] 邹德慈. 资源型(矿业)城市的可持续发展问题. 规划师, 2006, 22(4): 7-8.
[10] 赵晶晶, 李晓松, 郭重阳, 裴亮, 杜鑫, 吴炳方. 基于生态足迹分析的义乌市生态承载力评价. 城市规划, 2010, 34(11): 40-46.
[11] 岳东霞, 杜军, 刘俊艳, 郭建军, 张佳静, 马金辉. 基于RS和转移矩阵的泾河流域生态承载力时空动态评价. 生态学报, 2011, 31(9): 2550-2558.
[12] 顾康康, 刘景双, 窦晶鑫. 辽中地区矿业城市生态承载力研究. 自然资源学报, 2008, 23(1): 87-94.
[13] 刘家乐. 资源型城市的现状分析及实现可持续发展的对策——以安徽省淮南市为例. 鸡西大学学报, 2008, 8(4): 41-43.
[14] 顾康康, 刘景双. 基于生态足迹修正模型的矿业城市生态承载力研究. 煤炭学报, 2008, 33(11): 1314-1318.
[15] 范忻, 汪云甲, 张书建. 淮南矿区土地利用变化遥感监测及驱动力分析. 矿业研究与开发, 2012, 32(4): 81-84.
[16] 岳东霞, 马金辉, 巩杰, 熊友才 宋雅杰. 中国西北地区基于GIS 的生态承载力定量评价与空间格局. 兰州大学学报: 自然科学版, 2009, 45(6): 68-75.
